涡轮喷气式发动机排气结构三维设计

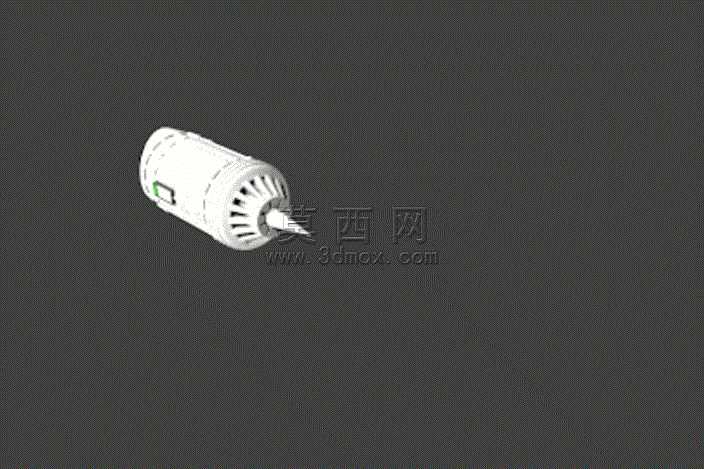

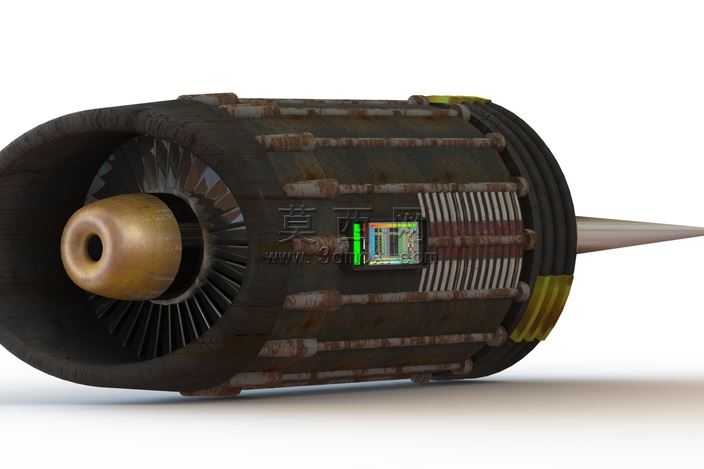

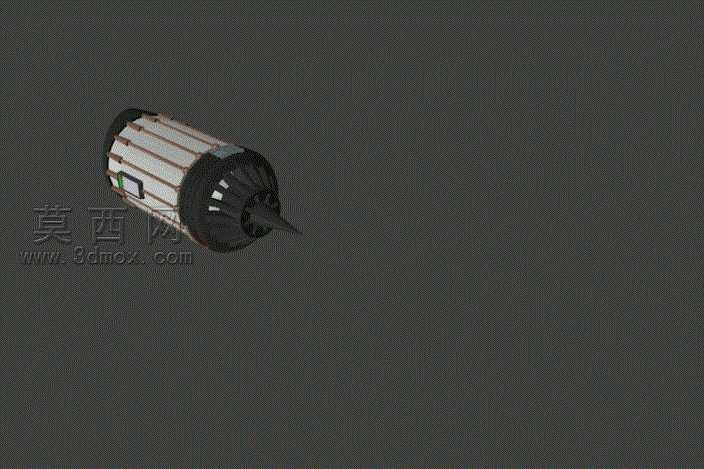

本作品为涡轮喷气式发动机排气段的三维设计成果，建模阶段基于喷气发动机排气结构的真实工作逻辑展开，首先梳理了排气段从涡轮后腔到喷口的完整气流路径，将整体结构拆解为外壳承力段、内部整流支撑、喷口收敛调节三个核心模块，在SolidWorks中通过参数化草图绘制各部件的截面轮廓，对承力外壳采用薄壁拉伸加阵列筋条的方式完成主体建模，筋条沿外壳周向均匀排布，既还原了真实发动机的散热加强结构，也保证了模型的结构合理性。内部整流结构采用曲面放样结合布尔运算的方式制作，精准还原了涡轮后气流导向的曲面形态，喷口部位的锥形结构通过旋转凸台命令生成，边缘做了倒角处理以模拟真实部件的工艺细节。材质渲染阶段，为外壳金属部分赋予了哑光航空铝合金材质，调整了金属粗糙度与反射参数，还原高温工作环境下金属表面的轻微氧化质感，内部支撑筋条采用耐高温合金材质，调整了材质的漫反射颜色以区分不同功能部件，喷口锥形部位赋予了高温烧蚀后的深色金属质感，在喷口内部区域添加了半透明的橙黄色火焰材质，通过调整材质的透明度与自发光参数，模拟发动机工作时的高温喷射状态。设计过程中重点考量了排气结构的气流通过性，对内部流道的曲面做了连续顺滑处理，避免出现直角转折影响气流走向，同时为后续动画制作预留了部件运动的装配约束，可通过添加旋转马达模拟涡轮转动、喷口调节的动态效果，后续还可进一步添加火焰粒子特效与场景背景，完善发动机工作状态的动态展示效果，整体模型严格遵循真实喷气发动机的结构比例，各部件的装配关系符合机械设计逻辑，既具备结构展示的准确性，也为后续的效果优化预留了充足的调整空间。
