16A500V电流传感基座熔合结构

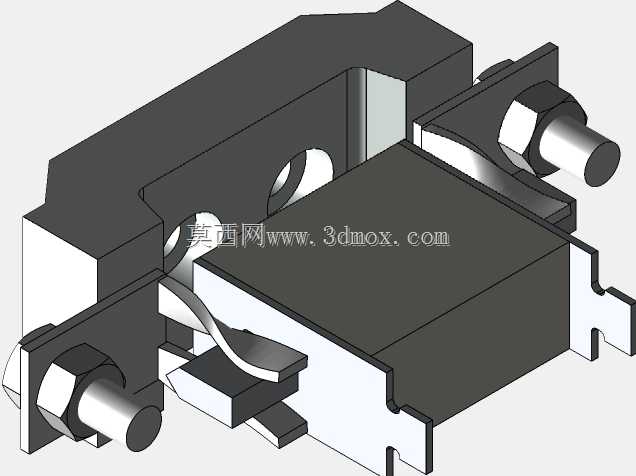

　　该结构件主要应用于低压配电回路、工业控制机柜、小型机电设备的电流检测工位，承担回路电流采样、载流导体固定、传感模块定位的多重作用，适配额定16A载流、500V绝缘等级的交流或直流供电场景，常见于变频器输入端、伺服驱动供电支路、小型电源分配单元的电流监测环节，可配合后端采样电路实现过流保护、电流数据采集、负载状态监测的功能。从结构设计逻辑来看，整体采用夹装式基座配合载流端子的布局，两侧伸出的六角螺栓接线端可直接接入主回路导线，无需额外转接排，减少了回路接触点数量，降低了接触电阻带来的发热风险；中部的腔体用于容纳感应核心部件，腔体侧壁设置的弹性卡爪可实现感应模块的快速卡装，无需额外紧固件即可完成模块固定，

　　同时保证感应模块与载流导体的相对位置精度，避免因装配偏移导致的采样误差。安装边界方面，两侧接线端子的中心距适配常规低压电器的安装孔位，基座底部的定位凸台可卡入安装板的预制槽内，限制组件在受振动时的横向窜动，整体外形轮廓紧凑，可在宽度不超过40mm的安装空间内完成布置，不会占用过多柜内走线空间。与底座熔合的结构设计，让载流导体与绝缘基座形成无间隙配合，避免了长期使用过程中因积灰、凝露导致的绝缘性能下降问题，基座的绝缘材质选用耐温等级匹配载流发热需求的工程材料，可承载长期满负荷载流带来的温升，不会出现材质软化、绝缘失效的问题。结构细节上，接线端子处设置的平垫与弹垫配合结构，可保证导线压接后的防松性能，适配工业现场存在振动的使用环境；

　　弹性卡爪的形变行程经过校核，既可以保证模块装入时的顺畅性，又能提供足够的卡紧力，避免设备运输、运行过程中模块出现松脱移位。整个结构的建模过程还原了实际生产中的装配公差，各配合面的间隙设置符合低压电器的装配工艺要求，可直接用于同类传感组件的结构参考、安装布局校核，也可作为配电回路三维布线时的元器件模型使用，帮助设计人员提前校验安装空间、接线走向的合理性，减少实际装配时的干涉问题。
