基于特征重构的参数化传感器壳体逆向设计

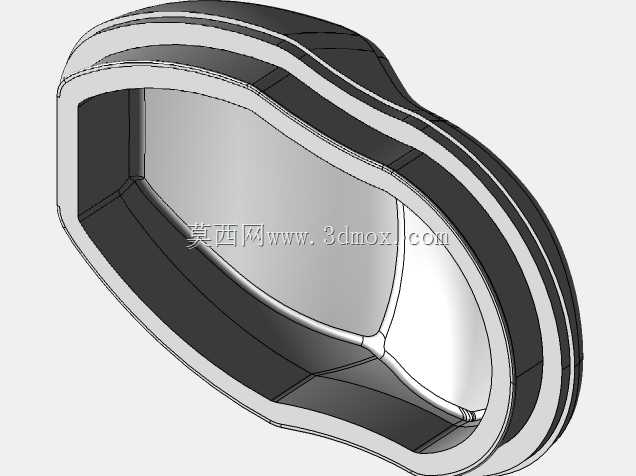

　　在工业传感设备的迭代开发场景中，常遇到仅存中性几何文件、无原始参数化特征的遗留壳体模型，这类模型无法直接用于尺寸调整、结构优化或模具改型，需要通过逆向重构完成非参数化实体到可编辑参数模型的转换。本次重构的壳体结构，主要用于工业检测类传感器的外层防护与内部元件承载，实际使用中需要适配内部电路板、感应探头的安装定位，同时满足外部装配接口的尺寸匹配要求，重构过程中首先对导入的中性几何做特征剥离，删除原模型上所有非功能性的边缘圆角、工艺倒角，将复杂曲面拼接的实体拆解为基础拉伸、旋转、扫掠特征的组合，规避布尔运算带来的特征关联混乱问题。

　　设计思路上摒弃了传统逆向建模中依赖原始实体做草图投影的方式，所有截面草图均基于原始模型的关键尺寸边界独立绘制，保证每个特征的尺寸约束完全独立，不会因原始模型的几何公差导致特征报错。外形重构阶段严格遵循原始模型的安装边界尺寸，所有装配孔位的中心距、安装面的平面度公差、接口的配合尺寸均与原模型保持一致，重构后的模型可直接替换原有非参数化模型用于装配验证，无需额外调整配合尺寸。

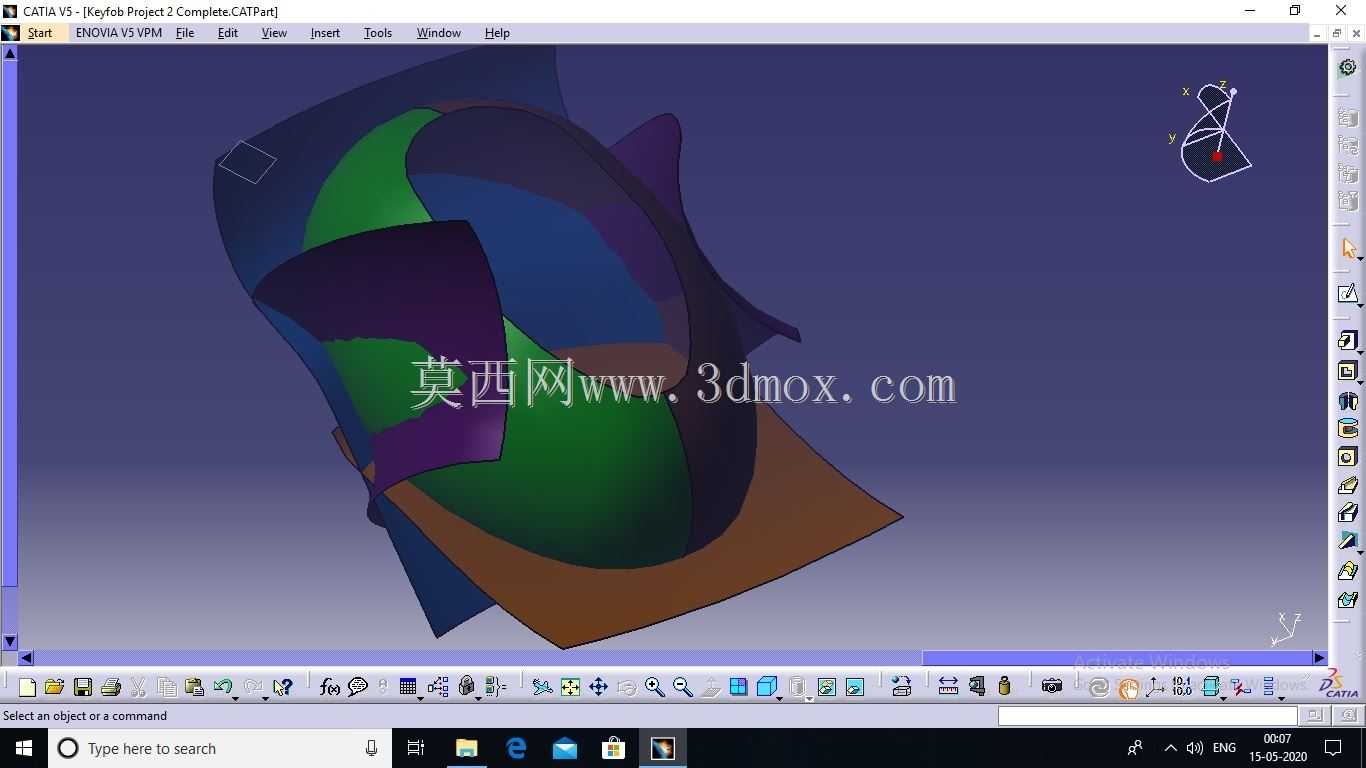

　　曲面处理部分针对原模型中多段曲率连续的异形曲面，采用分段构建后做曲率衔接的方式，保证重构后的曲面光顺度满足后续注塑模具的分型要求，避免出现曲面褶皱、曲率突变导致的模具加工缺陷。实体转换完成后对所有特征做参数化命名，将安装孔位、壁厚、配合面尺寸均设置为可驱动参数，后续改型时仅需调整对应参数即可快速生成新的结构方案，无需重新绘制几何。这类重构后的参数化模型，可直接用于传感器的结构改型、有限元受力分析、模具开模前的结构校验，解决了遗留中性文件无法编辑改型的痛点，在老旧传感设备的国产化替代、定制化传感单元的快速开发场景中，能够大幅缩短结构设计周期，减少重复建模的工作量。建模过程中特意保留了原模型的内部安装凸台、走线槽结构，所有内部结构的尺寸均与原模型的安装需求匹配，重构后的模型可直接导出用于3D打印样件验证，不需要额外做结构修补。
