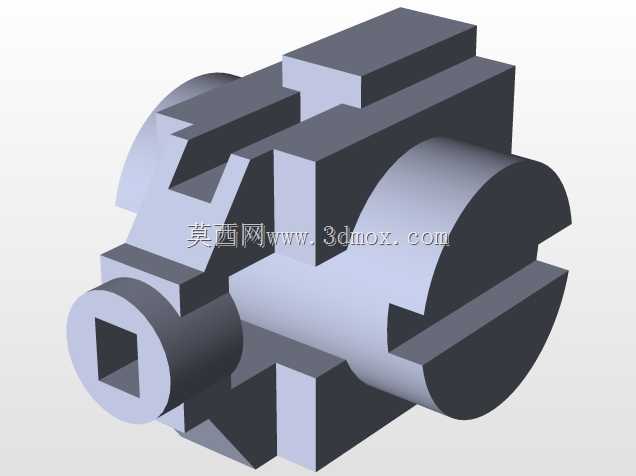

带方孔安装座的圆柱式传感元件结构

　　这类带侧置安装座的圆柱式传感结构，常被集成在工业自动化生产线的工位检测环节、流体管路的参数监测点位以及小型机电设备的状态反馈回路中，承担位置触发、介质参数采集、部件到位确认等实际功能。从结构设计逻辑来看，主体采用圆柱壳体布局，是为了适配多数工业场景下的圆形安装开孔，这类开孔在设备机架、管路壁面的加工中工艺成熟，加工精度容易保证，能减少现场安装的适配成本。侧置的方块安装座上预留了方形通孔，区别于常规的圆形安装孔，方孔结构可在安装时与配套的方头紧固件配合，完全限制壳体的周向转动自由度，避免设备运行过程中因振动、外力触碰导致传感元件检测角度偏移，保障检测信号的稳定输出。壳体侧面开设的轴向通槽，主要用于内部传感模组的走线排布与后期维护拆装，

　　槽体的宽度与深度经过匹配设计，既可以容纳标准规格的信号传输线缆，又不会过度削减圆柱壳体的结构强度，在常规工业环境的振动、轻微外力冲击下不会出现壳体变形问题。设计过程中需要严格控制安装座与圆柱主体的连接过渡圆角，避免直角连接处出现应力集中，在长期受交变载荷的工况下产生开裂风险。安装边界方面，圆柱主体的外径需要适配常用的M18、M30等规格的传感器安装螺纹座尺寸，侧置安装座的突出高度需要控制在合理范围，避免安装后与周边的管线、运动部件产生干涉，方孔的对边尺寸需要匹配常用的四方固定螺栓规格，保证现场安装时无需额外加工适配零件即可完成固定。这类结构的建模过程中，需要重点保证安装配合面的形位公差，圆柱主体的外圆同轴度、

　　安装座底面与圆柱轴线的平行度、方孔与安装座端面的垂直度都需要符合机械设计的通用公差要求，确保加工后的零件可以直接完成装配，无需二次修配。壳体的壁厚设计需要兼顾防护等级与轻量化需求，在满足IP65以上防护要求的前提下，尽可能减少不必要的材料冗余，降低整体重量，适配移动设备、轻型机械臂等对负载重量敏感的安装场景。
