带颈凸缘法兰锻件结构设计

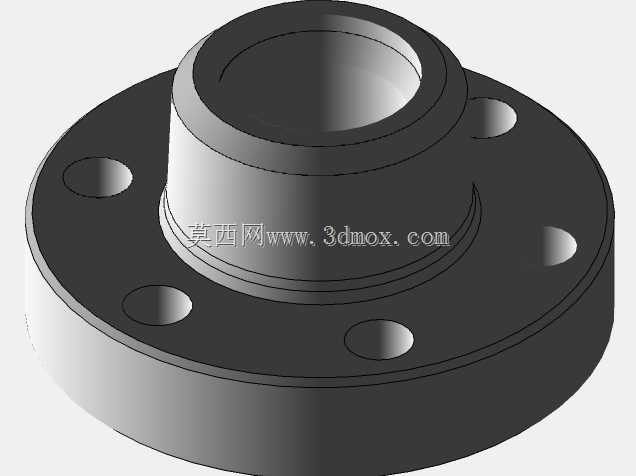

　　该法兰锻件主要应用于中高压工业管路系统的刚性连接场景，常见于化工流体输送、市政给排水、动力设备蒸汽管路、液压泵站油路等需要稳定密封承压的安装位置，作为管路与管路、管路与承压设备之间的过渡连接载体，承担介质密封、载荷传递、安装定位的核心作用。从结构设计逻辑来看，采用带颈加高的结构形式，相比平焊法兰能有效降低法兰盘根部的应力集中系数，颈部的锥度过渡设计可分散管路运行中产生的轴向拉压、径向弯曲载荷，避免应力集中导致的法兰变形或焊缝开裂，适配更高压力等级的管路工况。法兰盘周向均匀分布6个螺栓通孔，孔位采用等节距圆周排布，安装时可通过对称拧紧螺栓实现密封面的均匀压紧，避免偏载导致的密封失效；中心通孔为等径直筒设计，可与对接管路的通径保持一致，

　　减少介质流经时的局部阻力损失，避免通径突变造成的湍流、冲蚀问题。安装边界方面，法兰盘的外径尺寸需匹配对应压力等级的螺栓分布圆直径，安装时需预留足够的螺栓扳手操作空间，对接端的颈部高度可适配不同壁厚的管路焊接需求，密封面采用突面结构，可适配非金属平垫片、金属缠绕垫片等多种密封元件，满足不同温度、压力、介质特性的密封要求。设计过程中需重点控制法兰盘的平面度公差，避免安装后密封面存在间隙导致介质泄漏；螺栓孔的位置度公差需控制在合理范围内，保证现场安装时螺栓可顺利穿入，无需强行铰孔修正；颈部与法兰盘的过渡圆角需严格按照承压规范设计，避免锻造或加工过程中出现应力裂纹，同时在长期交变载荷作用下可减少疲劳失效风险。该锻件采用锻造工艺成型，相比切削成型的法兰，金属流线沿零件受力方向连续分布，整体强度、抗冲击性能更优，可满足长期带压运行的可靠性要求，适配多行业的管路连接标准化选型需求。
