U形弯管法兰式铸造阀门接头结构

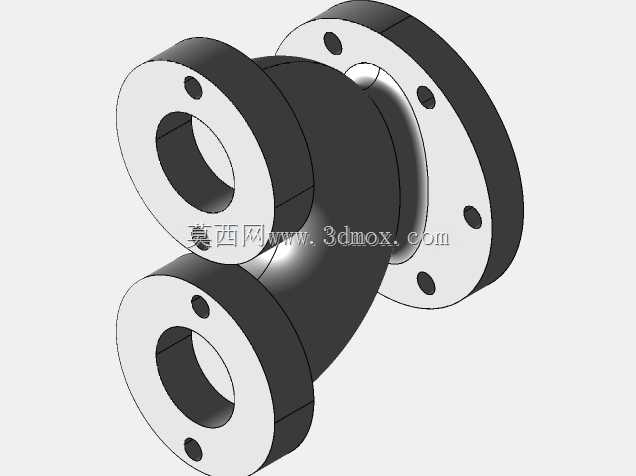

　　这款U形弯管接头是管路系统中常见的转向连接件，主要应用在需要90度转向且存在空间限制的流体输送场景中，比如化工管路的阀组集成、液压站的管路排布、给排水系统的转角接驳位置，能够在不额外增加多段直管拼接的前提下完成管路转向，减少管路的连接节点，降低介质泄漏的风险点。三个法兰连接端均采用标准法兰盘结构，盘面上均匀分布螺栓过孔，安装时可通过螺栓配合密封垫片实现与对应阀门、管路端口的刚性密封连接，法兰端面的平面度在设计时做了公差约束，能够保证密封垫片受压均匀，避免局部密封失效。整体采用铸造工艺成型，弯管段的流道做了圆弧过渡处理，没有直角折角结构，能够大幅降低介质在转向位置的流阻，减少介质输送过程中的压力损失，

　　同时避免直角位置长期受介质冲刷出现的局部磨损问题，延长接头的使用寿命。从安装边界来看，三个法兰端的轴线分别对应不同的空间方向，其中两个法兰端轴线平行且朝向同一侧，第三个法兰端轴线与前两者呈90度垂直分布，这种结构能够在紧凑的安装空间内完成三路管路的转向汇接，不需要额外搭配多个弯头和短接件，有效压缩阀组或管路系统的整体安装尺寸，适合在设备内部管路排布空间紧张的场景下使用。设计过程中针对铸造工艺做了结构优化，所有转角位置都预留了铸造圆角，避免铸造过程中出现应力集中导致的铸件开裂问题，管壁厚度保持均匀过渡，法兰盘与弯管主体的衔接位置做了加厚补强处理，能够承受管路内的常规介质压力，满足中低压管路系统的使用强度要求。

　　流道内壁在铸造后预留了机加工余量，可根据实际使用需求做内壁精整处理，进一步降低流道粗糙度，提升介质输送的顺畅度，适合输送水、油气、常规化工介质等多种流体，在阀组集成、设备管路配套、工业管路改造等场景中都有广泛的适用性。
