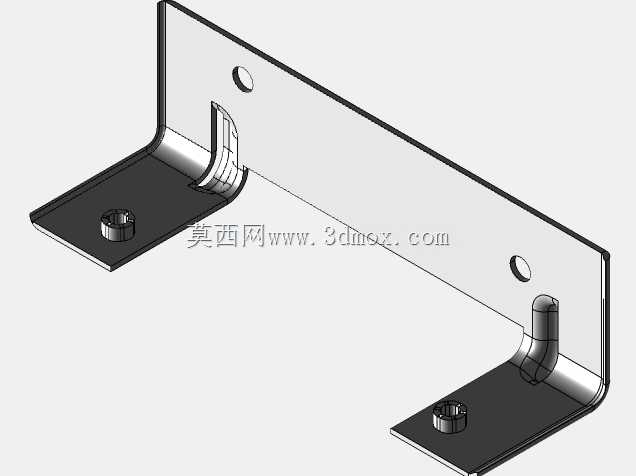

端到端装配连接用L型折弯夹子支架

　　这类L型折弯结构的夹子支架，多应用在工业传感检测单元、小型气动执行组件的装配工位中，核心作用是实现两个垂直安装面之间的端到端刚性连接，避免组件悬空安装带来的振动偏移问题。从结构设计逻辑来看，主体采用等厚薄板折弯成型，折弯处做了圆弧过渡处理，能有效抵消钣金折弯过程中的应力集中，同时避免直角棱边对装配人员造成划伤，也能减少相邻线束、气管的磨损风险。垂直安装面上预留了两个圆形光孔，用于支架自身与设备安装基面的螺丝固定，孔位间距经过公差匹配，能适配常规M4、M5规格的内六角圆柱头螺丝，安装时可根据现场布线、走管的需求调整固定方向，两个孔位的设计也能避免单孔固定带来的支架转动偏移问题。两个水平折弯支脚的端面上，各集成了一个内嵌式的螺纹安装柱，

　　这部分结构是用于夹持固定目标功能组件的，螺纹柱的高度与支脚厚度保持齐平，不会额外占用垂直方向的安装空间，支脚与垂直立板的连接处增设了三角形加强筋，筋位的厚度与主体板材厚度保持一致，在不额外增加整体重量的前提下，能大幅提升支脚的承重能力，避免长期负载下支脚出现向下弯折变形的情况。从安装边界来看，整体结构的外轮廓尺寸适配小型功能组件的安装需求，垂直立板的长度可覆盖多数小型传感器、微型阀组的安装跨度，两个支脚的外伸长度预留了足够的螺丝操作空间，装配时不需要额外使用特殊工装，用常规内六角扳手即可完成全部锁紧操作。实际应用中，这类支架常被用在自动化生产线的检测工位，固定光电传感器、接近开关等检测元件，也可用于小型气动夹爪的安装基座，

　　相比直片式支架，L型的结构能直接实现垂直面的转向连接，不需要额外搭配转接块，能有效压缩装配整体的占用空间，减少装配环节的零件数量。设计过程中需要重点控制折弯角度的公差，保证两个水平支脚的安装面处于同一水平面，避免安装后被固定组件出现倾斜，影响检测精度或动作执行的同轴度，同时螺纹柱的内嵌深度要匹配常用螺丝的旋合长度，既要保证连接强度，也要避免螺丝顶穿支脚表面影响安装平面的贴合度。
