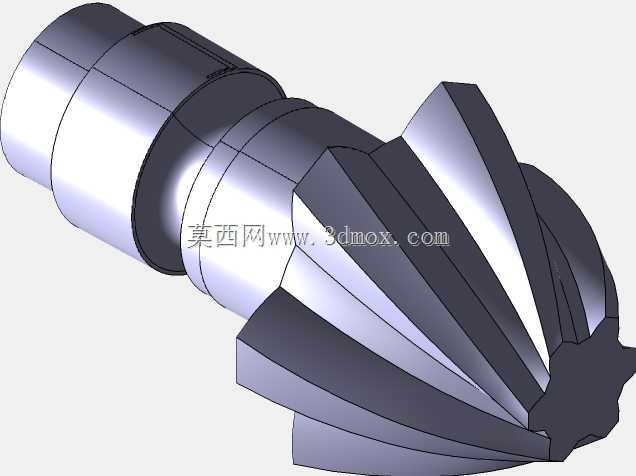

动力传动用带轴斜齿锥齿轮结构设计

　　这款带轴斜齿锥齿轮主要应用于相交轴间的动力换向传输场景，常见于机床主轴进给箱、小型减速机输入级、农机传动箱以及轻工设备的动力转向机构中，可实现两相交轴之间的回转运动传递，同时适配一定范围内的载荷波动工况。从结构设计来看，齿轮部分采用斜齿锥齿形，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿面啮合，能有效降低啮合冲击与运行噪音，同时提升重合度，让传动过程更平稳，承载能力也较同模数直齿锥齿轮有明显提升，适合中高速、有一定冲击载荷的传动场合。

　　集成式轴体设计是该零件的核心特点之一，齿轮与传动轴采用一体化结构，省去了齿轮与轴之间的键连接、过盈装配等工序，既避免了装配间隙带来的传动回差，也提升了整体的扭转刚度，能承受更大的瞬时扭矩。轴段部分设置有不同直径的台阶结构，分别对应轴承安装位、轴肩定位面以及输出端连接位，各轴段的同轴度公差在设计时做了严格约束，保证装配后齿轮的啮合精度，避免出现偏载、齿面局部磨损过快的问题。齿部的参数设计匹配常用的传动比需求，齿向修形量经过核算，可补偿装配误差与受载后的轴体变形，让齿面载荷分布更均匀，延长零件使用寿命。

　　从安装边界来看，轴段的直径尺寸适配标准深沟球轴承或圆锥滚子轴承的安装尺寸，轴肩高度符合轴承定位的标准要求，装配时可直接通过轴肩实现轴承内圈的轴向定位，无需额外加装定位套。齿轮端的齿顶圆直径、安装距等参数严格匹配配对齿轮的啮合尺寸要求，装配时只需保证两轴的交角精度与轴向安装距，即可实现正确啮合。零件整体结构紧凑，集成化设计减少了传动链的零件数量，降低了整体装配复杂度，同时也减少了故障点，适合在空间受限的传动箱体内使用。在实际选型应用中，可根据传递功率、转速、传动比需求匹配对应的工况，齿面可根据载荷等级选择调质、表面淬火等不同热处理方式，满足不同场景下的强度与耐磨性要求。
