小轮车干连接组件结构设计方案

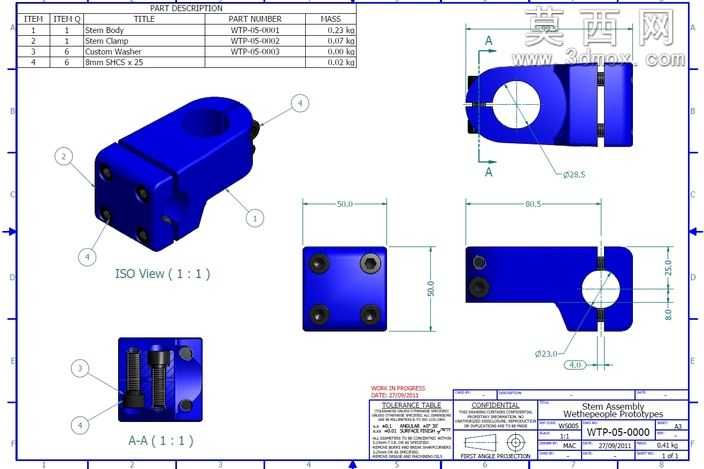

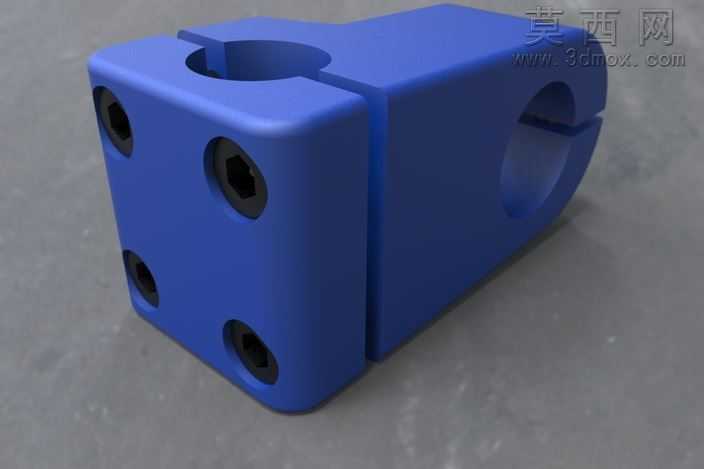

本作品为小轮车配套的干连接组件三维设计方案，建模阶段严格遵循机械设计公差规范，先通过基准轴、基准面搭建核心装配定位体系，逐一完成主体基座、夹紧块、紧固件、密封垫片等所有零件的参数化建模，每一处孔位、倒角、配合面的尺寸都经过反复校核，确保各零件装配后无干涉、配合间隙符合使用要求。建模过程中对零件的功能性结构做了针对性优化：主体基座采用一体化块体结构，既保证整体结构强度，又预留了与小轮车车架、轮组连接的标准安装孔位，孔位同轴度公差控制在0.02mm以内，满足运动部件的装配精度要求；夹紧结构采用对称式螺栓锁紧设计，搭配定制规格的紧固件，可实现连接部位的稳定锁止，避免使用过程中出现松动移位的问题。渲染阶段为金属材质零件赋予了哑光蓝色工业涂装质感，表面做了细微的颗粒纹理处理，还原实际机加工零件的表面质感，同时对视图做了标准化排版，包含等轴测整体视图、多向投影视图、剖面视图，清晰展示零件的内外结构与装配关系，所有视图标注了关键外形尺寸、配合尺寸，符合机械加工图纸的表达规范。设计思路围绕小轮车使用场景的高强度需求展开，在保证结构强度的前提下尽可能优化零件体积，去除非承重区域的多余材料，实现轻量化与结构强度的平衡，整套组件的装配逻辑简单清晰，便于后期的安装、维护与零件更换，可直接用于小轮车相关部件的生产加工参考，也可作为机械结构设计的教学实训案例使用。
