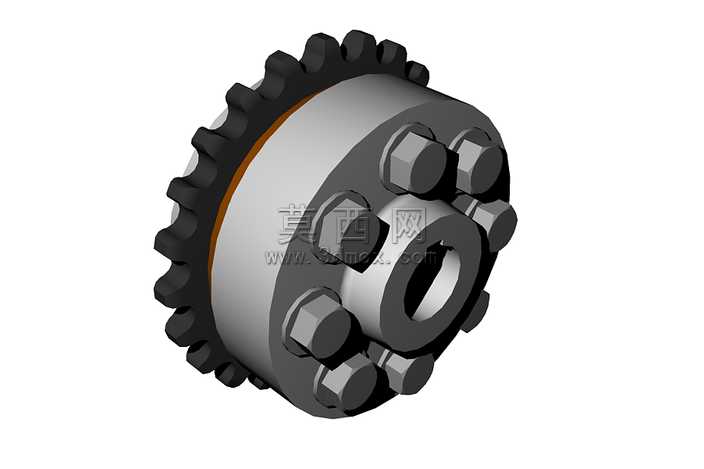

带链轮仿形结构的力矩限制器装置

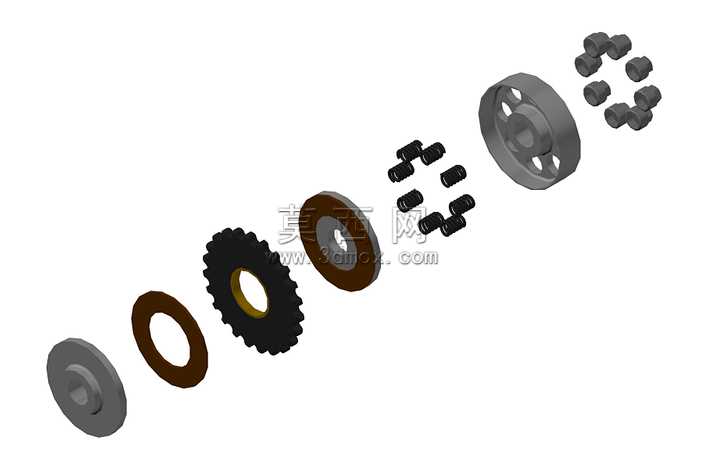

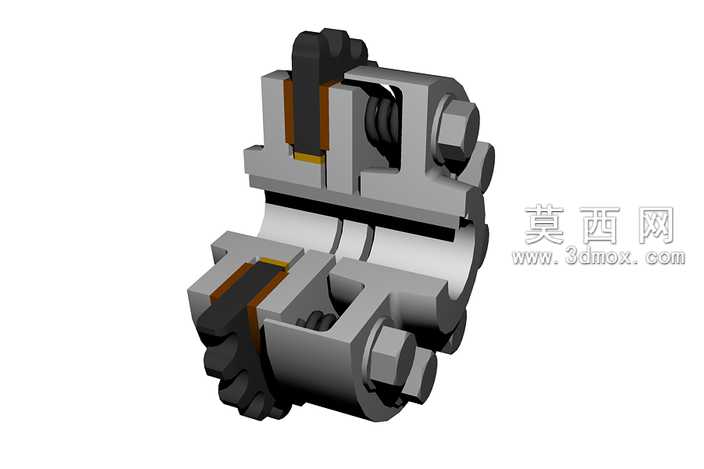

本作品为力矩限制器三维建模设计，整体采用参数化建模方式完成，可适配不同扭矩阈值的传动场景使用需求。建模过程中首先完成核心传动基体的结构搭建，以对称式夹装壳体作为承载基础，壳体两侧预留轴孔安装位，孔位公差按照通用传动件装配标准设定，保证与外接传动轴的配合精度。夹装腔体内设置摩擦传动组件，摩擦片采用耐磨复合材质模拟，表面做纹理化处理提升渲染真实感，配套的压紧弹簧采用螺旋扫描特征生成，螺距、线径参数均参考常规过载保护器件的标准值设定，弹簧两端做并圈磨平处理，符合实际加工工艺要求。外侧的链轮仿形结构采用齿形阵列特征生成，齿廓参数匹配标准链传动规格，可与对应规格的传动链条直接啮合实现动力输入。紧固件部分的六角螺栓、螺母采用标准件库调用后适配安装位尺寸，螺栓头部做倒角处理，螺纹细节通过螺旋扫描配合切除特征实现，渲染时赋予金属镀锌材质，表面做轻微粗糙度处理模拟实际五金件的质感。壳体主体赋予铸铁哑光材质，表面添加细微的铸造纹理，摩擦片区域采用深色耐磨复合材料材质，弹簧部分赋予弹簧钢金属材质，不同部件的材质区分清晰，可直观分辨各组件的功能属性。结构设计上采用模块化拆分思路，所有组件均可独立拆解，方便后续做装配工艺模拟、受力仿真分析使用，整体装配关系完全匹配实际机械装配逻辑，不存在干涉问题，各活动部件的运动行程预留合理，可实现过载时的打滑脱开动作模拟，完整还原力矩限制器在传动系统中过载保护的核心功能，可作为传动系统设计、机械原理教学的参考模型使用。
