Traxxas遥控车加长轴距底盘结构

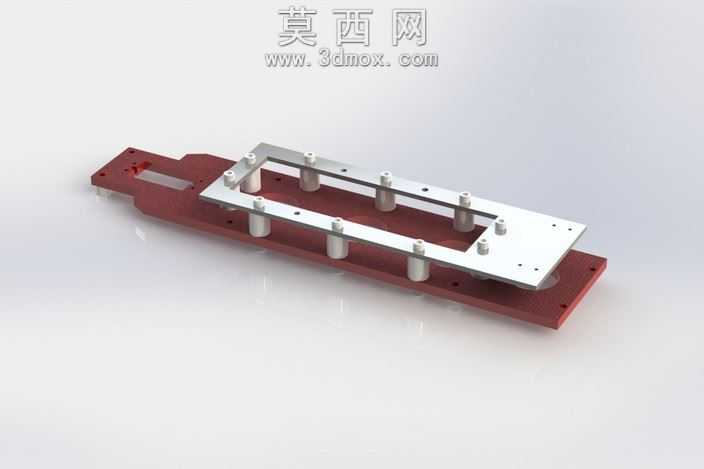

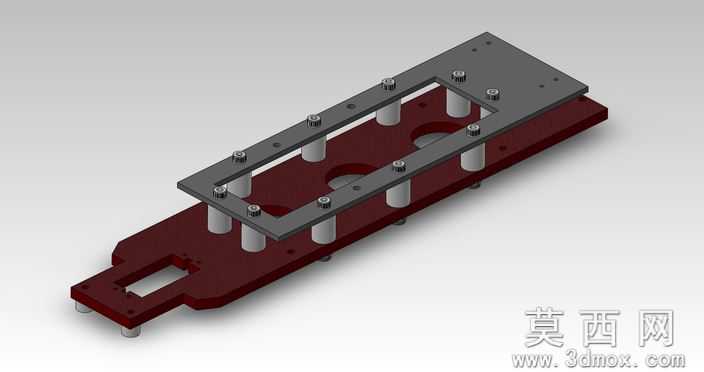

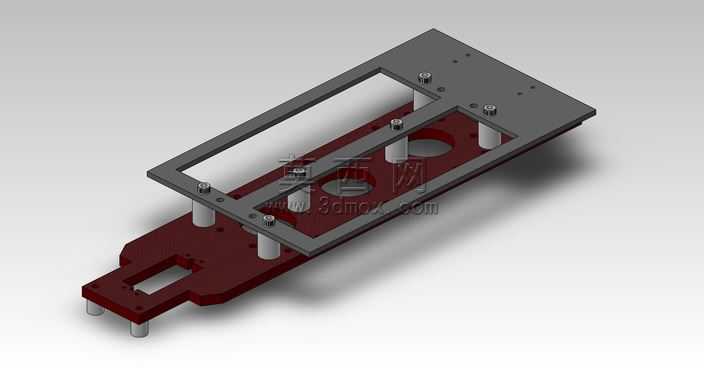

本模型为Traxxas遥控车型定制的踩踏事件专用底盘结构，建模阶段采用SolidWorks完成全参数化设计，首先根据改装需求确定核心参数：轴距在原厂基础上加长2.5英寸，预留可容纳7节C型平电的电池仓空间，主体承载结构选用1/4英寸厚玻璃纤维板材加工，底部护板采用1/8英寸厚PVC材质制作。建模过程中先绘制玻纤底板的二维轮廓，精准定位前后悬挂安装孔位、电池仓固定孔、上层金属支架的连接柱位，所有孔位公差严格控制在0.1mm以内，保证与原厂Traxxas车型的悬挂、传动部件完全适配。上层金属固定支架采用铝合金材质设计，建模时通过拉伸、切除特征完成支架的框架结构，均匀分布8根圆柱形支撑柱实现上下两层结构的连接，支撑柱高度经过反复校核，既保证电池仓有充足的放置空间，又避免整体重心过高影响车辆行驶稳定性。渲染阶段分别为不同部件赋予对应材质：玻纤底板设置为暗红色哑光复合材料质感，表面添加细微的纤维纹理还原真实玻纤板的外观特征；上层铝合金支架设置为银灰色金属质感，添加轻微的倒角反光效果体现机加工零件的精度；PVC底板设置为深灰色哑光塑料质感，边缘做轻微的圆角处理避免应力集中。结构设计上充分考虑遥控车越野场景的使用需求，玻纤底板前端预留舵机安装位与传动系统避让槽，后端预留电机、电调的安装空间，整体采用镂空框架设计在保证结构强度的同时尽可能降低底盘自重，上下两层的分层结构既可以将电池牢牢固定在仓内避免越野颠簸时移位，又能通过上层支架额外固定接收机、舵机等电子部件，让整车走线更加规整。设计过程中反复校核各部件的装配间隙，确保所有安装位无干涉，支撑柱与上下板的连接采用内嵌铜柱的设计方案，既提升连接强度又方便后期拆装维护，整体结构完全适配Traxxas系列踩踏事件车型的改装需求，兼顾轻量化与结构刚性，能够承受越野行驶时的冲击载荷。
