电气衬里用长条安装固定垫板结构

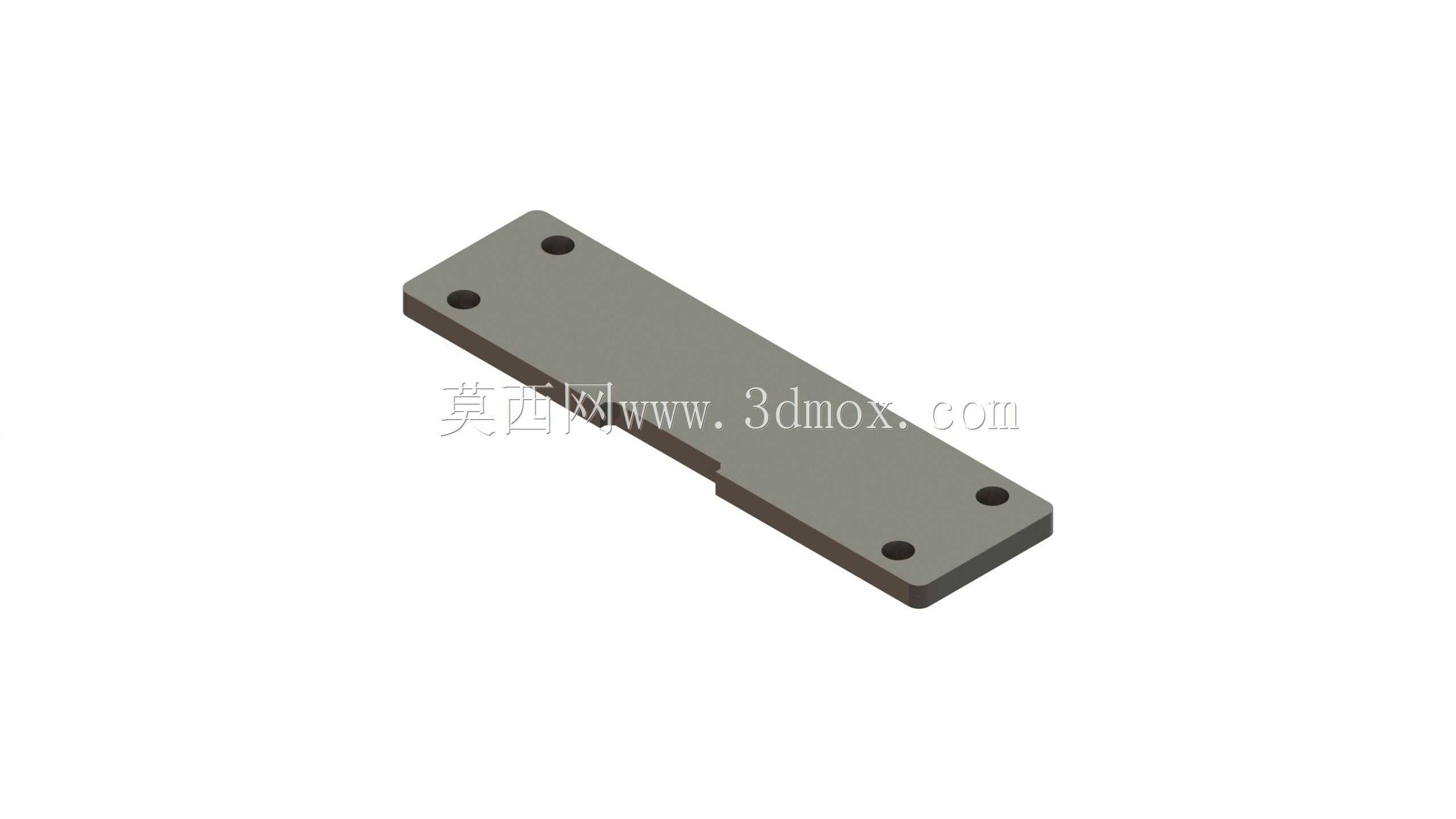

　　在电气设备内部的衬里安装场景中，这类长条状固定垫板是十分常见的结构连接件，主要承担衬里层的定位承托、安装点位分散受力的作用，避免衬里材料直接与设备内壁硬接触，同时为衬里的固定提供统一的安装基准面。从结构设计来看，整体采用等厚薄板构型，主体截面为矩形，其中一侧长边设置了避让缺口，这个缺口并非随意设计，而是对应电气设备内部的走线槽或者凸台结构，安装时可以直接卡入对应位置，省去额外的修配工序，也能避免垫板安装后与内部其他结构产生干涉。板件上共设置四个沉头安装孔，孔位沿板件长度方向对称排布，两端各布置两个，这种排布方式可以让固定点的受力更均匀，当衬里层受到外力挤压或者温度变化产生形变时，四个固定点可以同步约束垫板的位移，

　　不会出现单侧翘曲的问题，沉孔的设计则可以让安装螺丝的头部完全埋入板件表面，不会突出平面刮伤衬里层，也不会占用衬里的安装空间。设计这类垫板时，首先要确认的是安装边界尺寸，板件的总长度需要匹配电气衬里的安装跨度，宽度则要对应设备内部预留的安装槽宽度，厚度选择需要结合衬里的承重来计算，常规电气衬里重量较轻时，选用3-5mm厚度的板材即可满足强度要求，如果衬里带有附加元器件，则需要适当增加厚度或者在板件背面增设加强筋，但这类用于电气衬里的垫板通常不需要额外加强，平整的板面反而更贴合衬里的安装面。实际安装过程中，这类垫板会先通过四个安装孔固定在设备内壁的预设点位上，缺口位置对准内部的凸台结构，确认板面完全贴合无翘曲后，

　　再将电气衬里铺设在垫板表面，通过粘接或者卡扣的方式与垫板固定，垫板的存在可以让衬里的安装平面度更好，避免因为设备内壁的焊缝、凹凸不平导致衬里安装后出现鼓包或者贴合不紧密的问题，同时也能在设备运行过程中缓冲部分振动，减少衬里因为长期振动出现的脱落、开裂问题。从建模角度来说，这类结构的建模重点在于孔位的位置精度和缺口的尺寸匹配，四个安装孔的中心距需要严格对应设备内壁的预装螺孔位置，缺口的深度和宽度也要和避让的凸台尺寸保持一致，公差控制在0.1mm以内即可满足安装要求，板件的边缘需要做小倒角处理，避免锐边割伤安装人员或者划破衬里材料，整体结构没有复杂的曲面特征，属于典型的平板类安装连接件，建模时优先保证安装尺寸的准确性，其次再考虑外观的细节处理。
