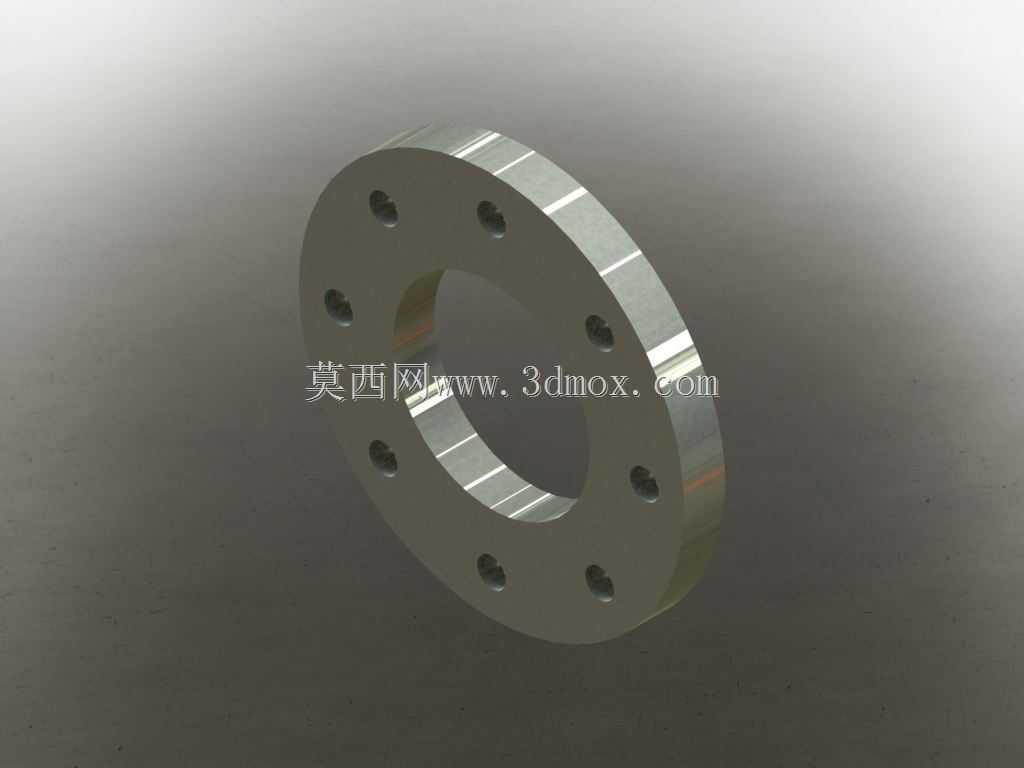

带均布安装孔的圆形法兰连接构件

　　在工业管路布设、传动组件对接、传感设备安装固定等场景中，这类带均布安装孔的圆形法兰是应用频次极高的基础连接构件，其核心作用是实现两个对接端面的刚性密封连接，既可以承担管路内介质输送过程中的轴向与径向载荷，也能为各类传感、检测元件提供稳定的安装基准面。从实际工程应用来看，这类法兰常出现在液压管路对接、气动系统组件连接、真空腔体端面密封、传感器与设备基体的安装固定环节，不同工况下对法兰的厚度、孔位排布、端面平面度的要求存在明显差异，比如低压气动回路中使用的法兰厚度相对较薄，而高压液压管路、真空密封场景下的法兰则需要更大的厚度来保证连接刚性，避免受压后端面变形导致密封失效。

　　这款法兰的设计思路完全围绕可靠连接与便捷安装展开，整体采用圆盘式对称结构，中心开设贯通圆孔，主要用于穿过对接管路、传动轴或者传感器的探测端，中心孔的内径尺寸需要与对接件的外径做公差匹配，通常根据配合精度选择间隙配合或者过渡配合，保证对接件安装后不会出现径向窜动。法兰端面上沿圆周方向均布了8个沉头安装孔，孔位的分度圆直径经过严格计算，既保证孔位与法兰外圆、中心孔的同轴度，也让每个螺栓锁紧后受力均匀，避免局部应力集中导致法兰变形；沉头结构的设计可以让螺栓安装后头部完全沉入法兰端面内，不会突出安装面，既避免螺栓头与其他周边部件产生干涉，也能让法兰对接时两个端面完全贴合，保证密封性能。

　　从安装边界来看，法兰的外圆直径决定了其安装所需的最小径向空间，在做设备布局设计时，需要在法兰外圆外侧预留至少螺栓直径1.5倍的操作空间，方便使用扭矩扳手完成螺栓锁紧作业；法兰的厚度方向尺寸需要匹配所选螺栓的螺纹啮合长度，保证螺栓锁紧后有足够的螺纹咬合量，避免连接松脱。端面的加工精度是这类法兰的核心指标，两个对接端面的平面度、表面粗糙度直接决定密封效果，若用于带密封垫的静密封场景，端面粗糙度达到Ra3.2即可满足要求，若用于金属硬密封场景，则需要更高的平面度与更低的表面粗糙度，同时安装时需要按照对角顺序逐步拧紧螺栓，让法兰端面受力均匀，避免局部压合不紧导致泄漏。建模过程中需要重点保证孔位的分度精度，所有安装孔的轴线需要与法兰中心轴线保持平行，同时与端面保持垂直，避免螺栓安装时出现别劲的情况，影响连接可靠性。
