机车传动连接臂结构三维设计

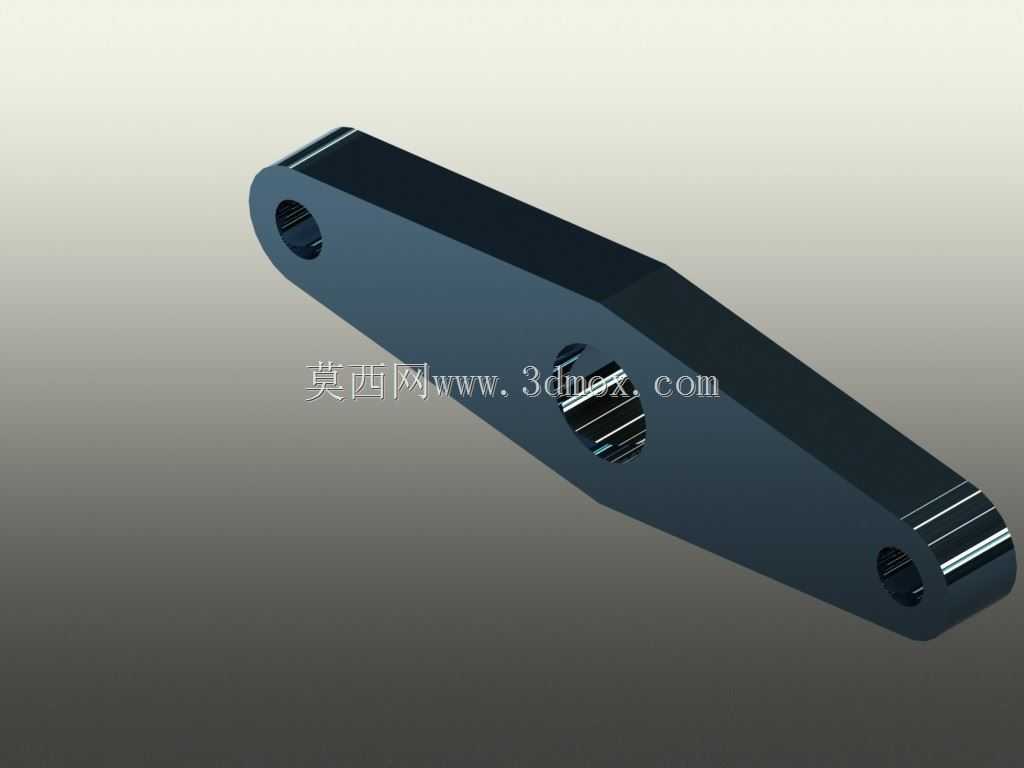

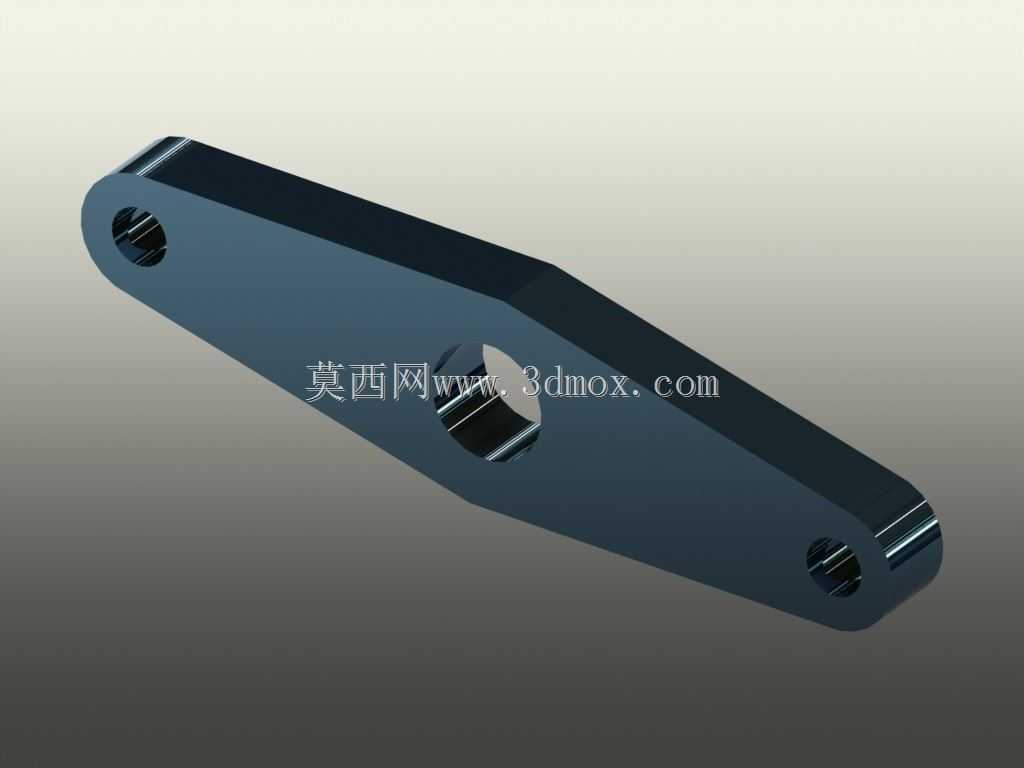

　　该零件为机车走行部传动系统中的核心铰接受力构件，主要应用于机车制动杠杆传动、轴箱定位连接以及转向架力传递路径中，承担交变载荷下的力传导与运动轨迹约束作用，是保障机车走行部动作可靠性的关键基础零件。从结构设计来看，整体采用长条形变截面臂体结构，两端分别设置同轴度要求较高的铰接通孔，用于配合圆柱销实现与相邻构件的铰接连接，臂身中部设置带内花键的安装孔，用于与动力输入轴或者定位轴实现周向固定，传递扭矩的同时限制臂体的轴向窜动。设计过程中优先考虑了受力分布的合理性，臂体截面从两端铰接位置向中部安装位置逐步过渡加厚，避免应力集中在孔位边缘，所有孔位边缘均设置了倒角过渡，既可以消除加工毛刺，也能在装配时引导销轴顺利装入，

　　减少装配过程中的磕碰损伤。从安装边界来看，两端铰接孔的中心距决定了该构件的传动比范围，设计时需要匹配相邻构件的安装孔位间距，预留足够的摆动间隙，避免臂体在往复摆动过程中与周边的管线、机架结构发生运动干涉；中部花键孔的规格需要匹配对应轴的花键参数，保证配合精度满足传力要求，同时花键的有效啮合长度需要覆盖臂体的安装厚度，避免局部应力过大导致花键磨损过快。在实际应用场景中，这类连接臂长期处于交变载荷工况下，既要传递制动力或者驱动力，还要承受走行部传递来的振动冲击，因此结构设计时在臂体的非配合面做了等强度优化，在保证整体刚度满足受力要求的前提下，尽可能去除冗余材料降低零件自重，减少运动过程中的惯性冲击。零件的外形轮廓没有复杂的曲面结构，

　　所有加工面均为平面与圆柱面组合，适配常规的铣削、钻削、插齿加工工艺，不需要特殊的定制工装即可完成批量加工，降低了生产制造成本。装配时需要注意两端铰接孔的销轴配合间隙，间隙过大会导致传动过程中出现冲击异响，间隙过小则会导致摆动卡滞，加剧销轴与孔壁的磨损，中部花键装配时需要涂抹润滑脂，减少花键齿面的微动磨损，延长零件的使用寿命。
