带减重孔结构的传动用金属滑轮

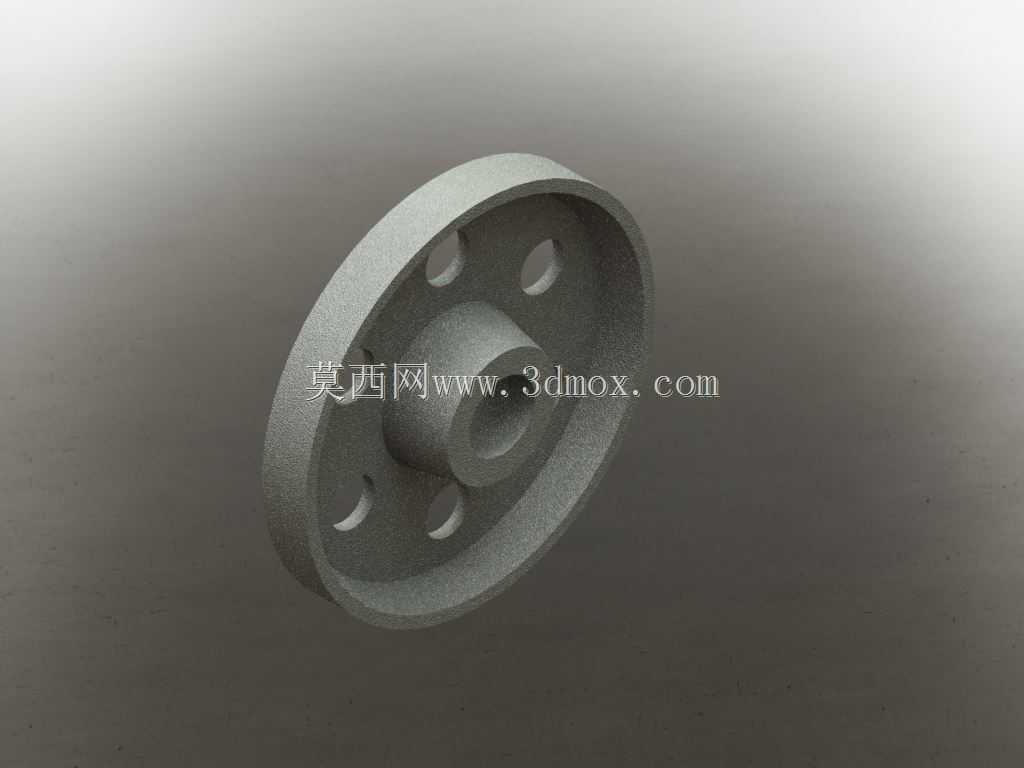

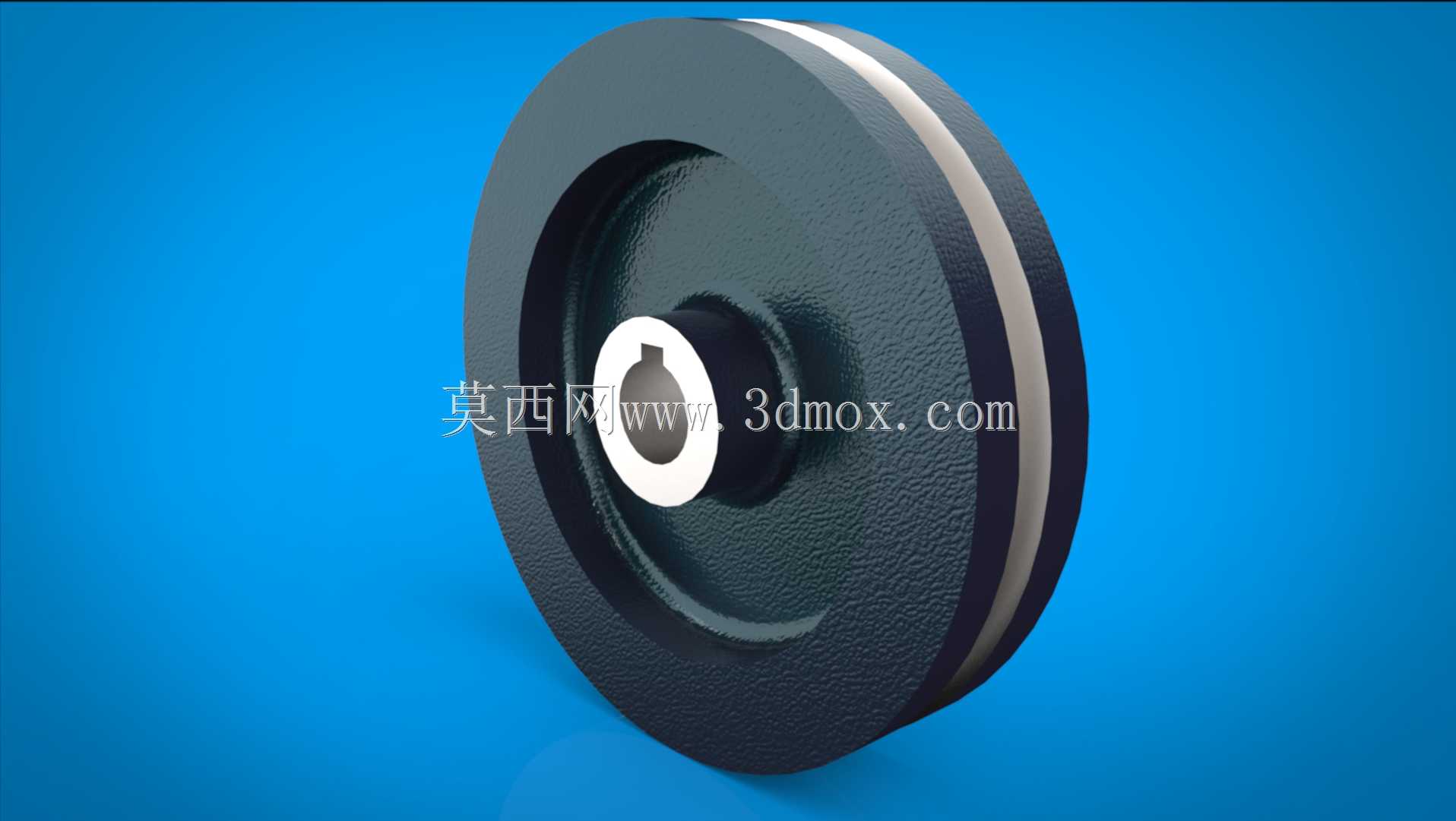

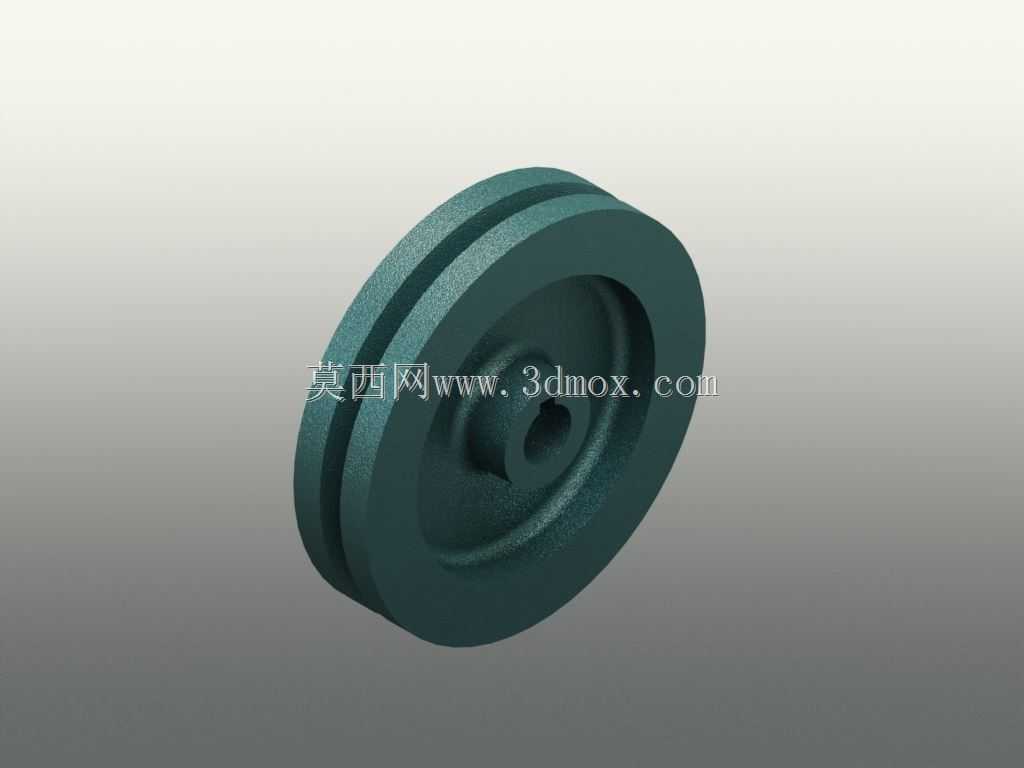

　　这类带辐板减重孔的滑轮，在轻载传动场景中应用十分广泛，从小型自动化输送线的张紧轮组，到教学实验台的动力传递单元，再到小型起重装置的导向轮位，都能见到这类结构的应用。不同于重载起重用的大直径铸造滑轮，这款滑轮的尺寸偏向小型精密传动场景，轮缘厚度控制在适配直径3-5mm的圆带或细钢丝绳的范围，安装轴孔的公差带选用H7级，适配常用的光轴配合，安装时可通过轴端挡圈或者紧定螺钉完成轴向固定，不需要额外加工复杂的定位台阶，降低了配套轴类零件的加工难度。设计之初就考虑了轻量化需求，辐板上均匀开设的六个圆弧型减重孔，并非随意排布，每个孔的位置都经过受力校核，避开了轮体受载时的主应力路径，在保证轮体径向刚度和抗扭强度的前提下，

　　比同尺寸实心辐板滑轮减重近40%，既降低了自身转动惯量，减少传动过程中的动力损耗，也节约了金属材料的用量，适合批量加工生产。轮槽的型面做了圆弧过渡处理，没有尖锐棱角，避免传动件长期运行过程中出现应力集中割伤带体或者绳体的问题，轮毂部分做了加厚处理，比辐板厚度高出2mm，增加和安装轴的接触面积，降低轴孔配合面的比压，减少长期运行后的轴孔磨损，延长零件的更换周期。实际选型使用时，要注意安装边界的预留，轮体外径两侧需要留出至少3mm的间隙，避免运行过程中和周边的机架结构发生剐蹭，轴孔的配合长度要和轮毂长度匹配，不要出现轮毂悬空安装的情况，否则会导致轮体偏摆，加剧传动件的磨损。建模过程中，轮缘、辐板、

　　轮毂的过渡位置都做了R1-R2的圆角处理，既符合实际金属切削加工的工艺要求，避免加工时出现应力集中导致的零件开裂，也能减少三维模型在后续工程图导出、有限元分析时的网格畸变问题。这类滑轮的传动功能核心是通过轮槽约束传动件的运行轨迹，改变动力传递的方向，或者为长距离传动的带体、绳体提供张紧支撑，减少传动过程中的抖动，保证动力传递的平稳性，在小型非标自动化设备的设计中，这类结构的滑轮因为加工难度低、安装便捷、运行可靠，是传动系统选型时的常用零件。
