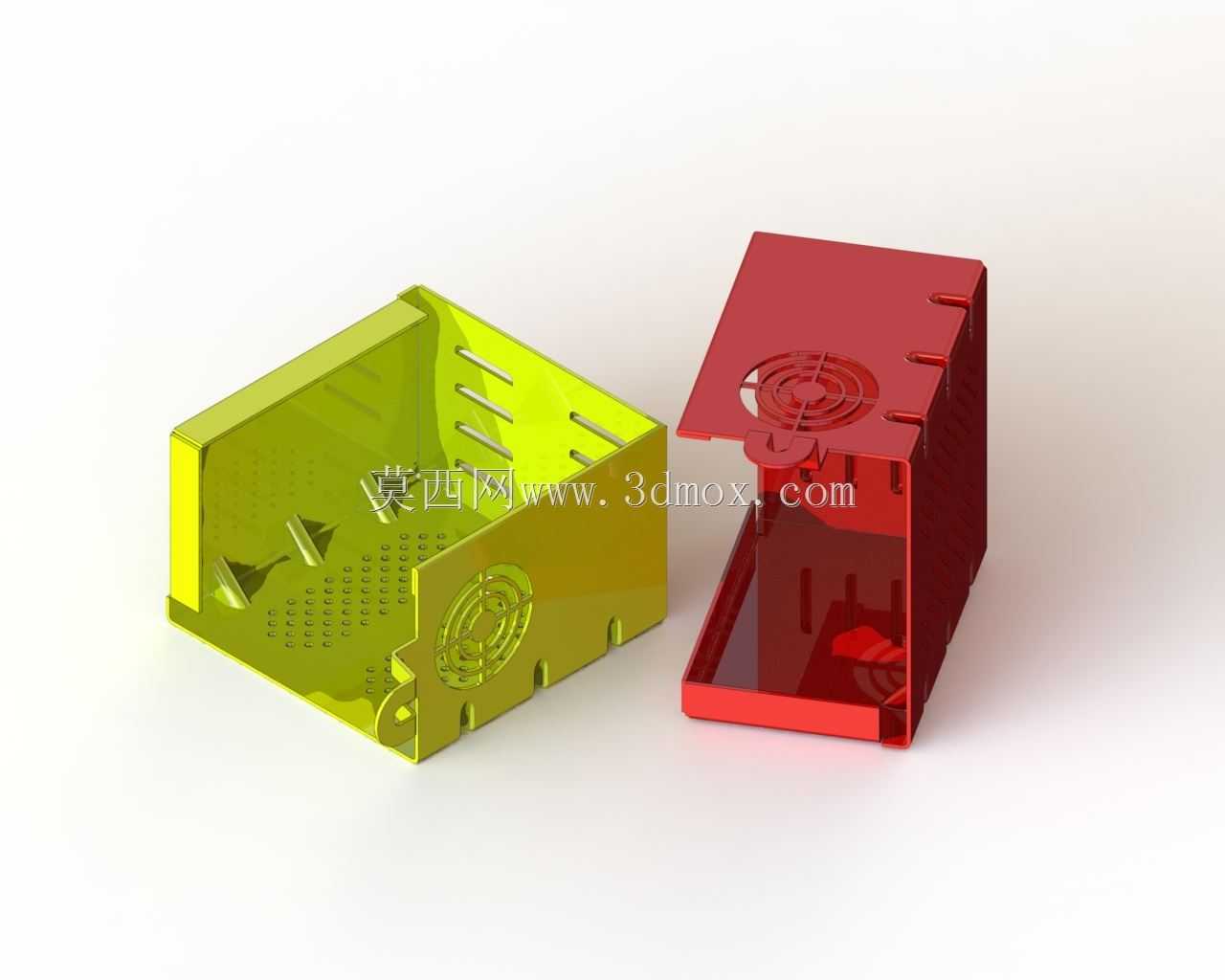

传感器配套钣金防护外壳结构设计

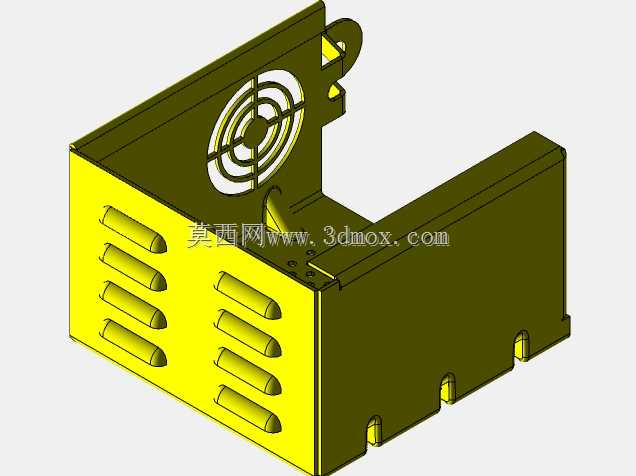

　　这类钣金壳体主要面向工业现场传感检测类器件的外置防护需求，在车间流水线检测工位、户外环境监测点位、设备内置传感模块安装场景中都有广泛应用，核心作用是为内部精密传感元件提供物理防护，隔绝生产现场的金属碎屑、切削液飞溅、粉尘堆积以及意外外力磕碰对传感核心部件的损伤，同时兼顾内部元件工作时的散热需求与装配维护的便捷性。从结构设计逻辑来看，整体采用薄板折弯一体成型工艺，减少额外拼接焊缝带来的加工误差与结构薄弱点，壳体侧壁预留的多组长条型开孔，是结合内部传感元件的工作发热功率计算得出的通风通流面积，既保证空气自然对流带走元件工作产生的热量，又能避免大尺寸杂物进入壳体内部触碰元件引脚；壳体端面的圆形格栅区域，

　　对应内部带散热风扇的高功率传感模块安装位，格栅的筋条宽度与开孔间距经过匹配设计，在满足通风量的前提下，可阻挡直径3mm以上的异物侵入，适配多数工业场景的IP30基础防护要求。壳体的拼接边采用一体冲压成型的卡扣结构，替代传统的螺丝连接方案，装配时无需额外紧固件，对准卡位按压即可完成上下壳体的扣合，后期维护拆解时只需用平口工具撬动卡位即可分离，大幅提升现场装配与运维的效率；卡扣的折弯角度与回弹量经过反复校核，保证多次拆装后仍能保持足够的扣合紧密度，不会因设备运行产生的振动出现松脱异响。在安装边界设计上，壳体内部预留了统一规格的螺柱安装位，适配市面主流尺寸的方形传感电路板安装，螺柱高度经过测算，

　　保证电路板安装后与壳体内壁保留2mm的安全间隙，避免电路板焊接引脚触碰金属壳体造成短路；壳体的外部边角全部做了R2圆角处理，避免安装维护时锋利的钣金割伤操作人员，同时壳体侧壁预留的走线缺口，对应传感模块的线缆引出位置，缺口处做了翻边处理，避免长期使用中线缆绝缘层被钣金锐边割破造成线路故障。从实际使用适配性来看，这类壳体可直接套用在光电类、霍尔类、温湿度检测类等多种方形封装的工业传感器上，无需针对单一传感器重新开模制作防护结构，薄板加工的工艺特性也支持小批量快速定制调整，针对特殊安装场景只需调整折弯尺寸与开孔位置即可快速产出适配结构，相比注塑外壳有着更短的交付周期与更低的小批量制造成本，非常适合工业设备研发阶段的样机防护与非标设备的定制化传感配套使用。
