集成传感功能专用液压缸结构设计

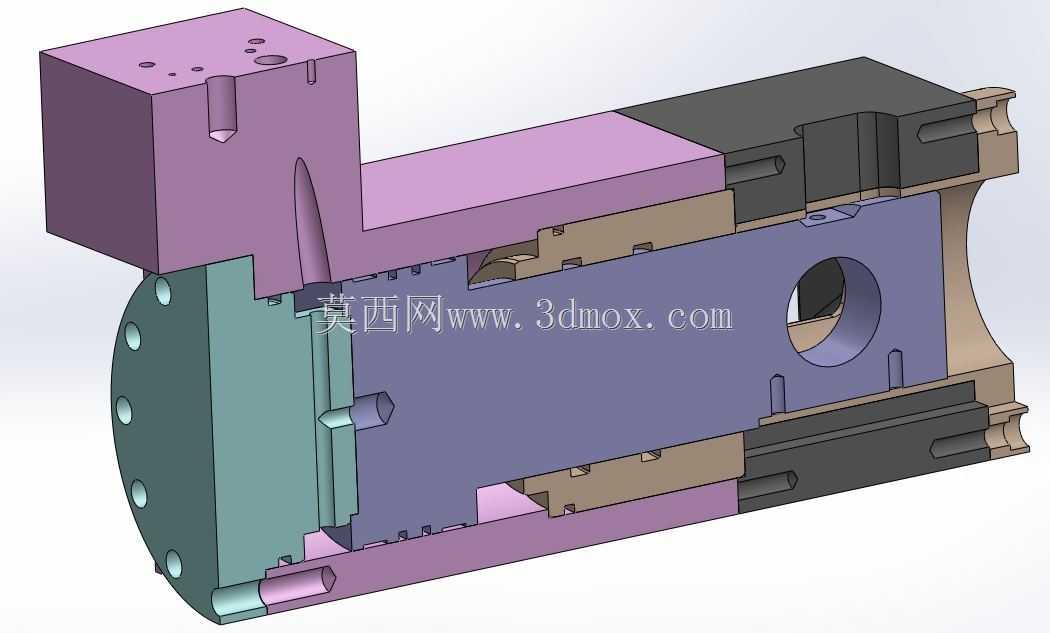

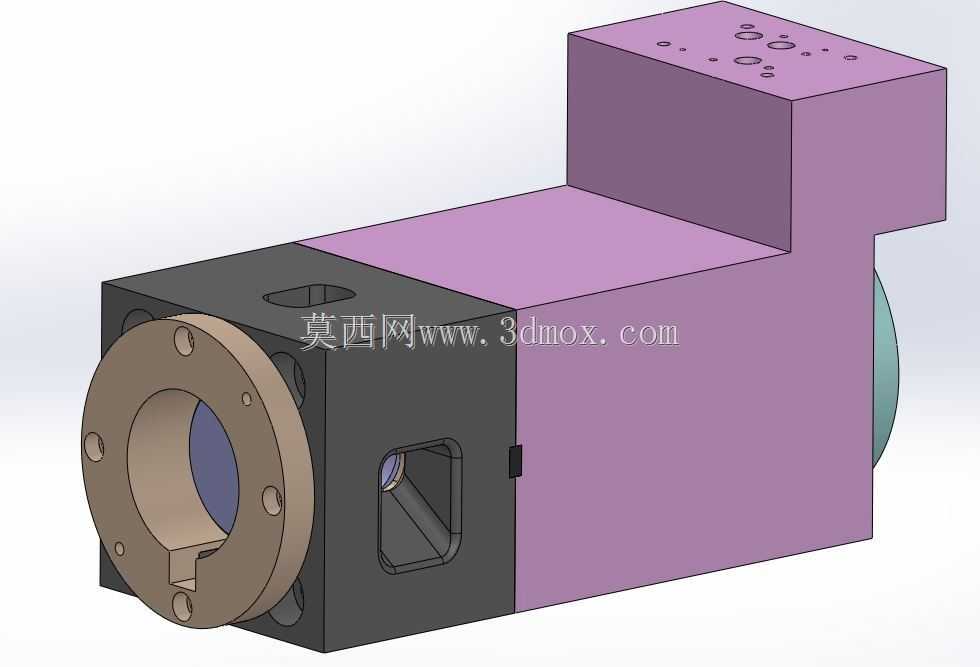

　　这款带传感集成的专用液压缸，主要面向高精度位移反馈需求的工业液压回路设计，常见应用在精密工装夹紧、机床进给驱动、自动化生产线工位定位这类对行程位置控制有明确要求的场景，区别于常规通用液压缸，它将传感检测模块与缸体本体做了一体化集成，不需要额外外置安装位移检测支架，能大幅减少现场安装的调试工作量，也避免外置传感器在复杂工业现场被磕碰、受切削液或粉尘侵蚀导致的检测失效问题。从结构设计思路来看，这款缸采用了块式集成布局，将传感单元的安装腔体直接加工在缸体的上部凸台结构上，缸筒部分与安装法兰端做了一体式的刚性连接，前端的圆形法兰预留了均匀分布的安装孔位，可直接通过螺栓固定在设备的安装基面，不需要额外配置安装支座，

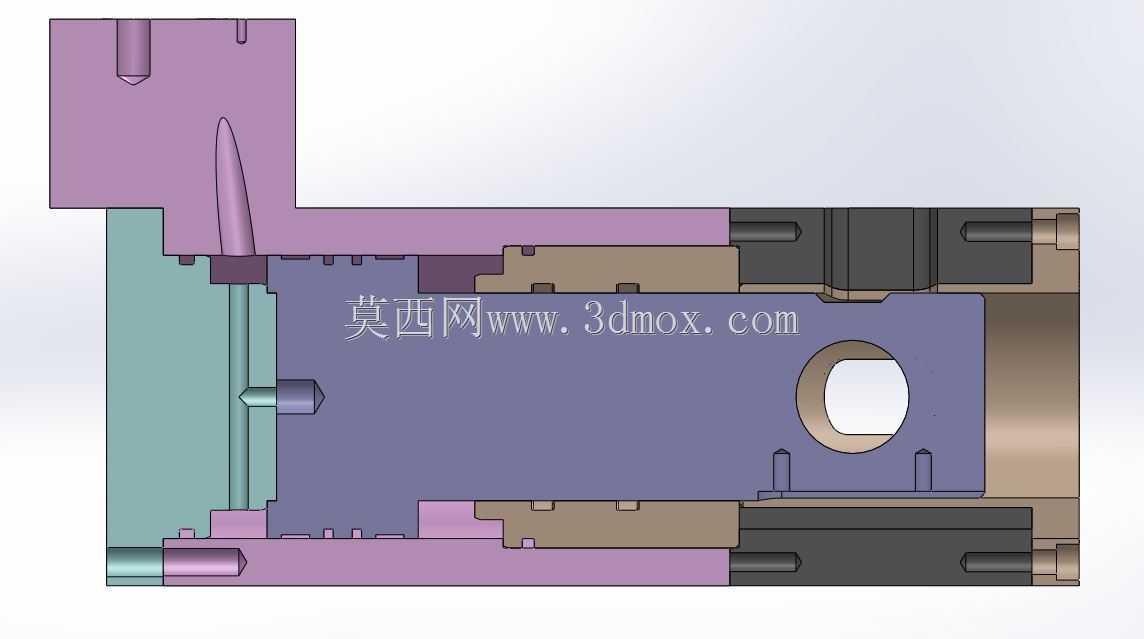

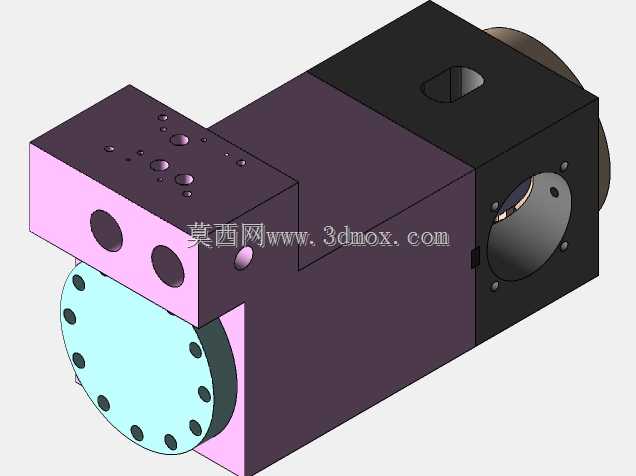

　　前端的内孔与活塞杆伸出端做了同轴度公差约束，保证活塞杆往复运动时的径向跳动量控制在允许范围内，避免偏载导致的密封件过早磨损。从安装边界来看，缸体主体分为下部的缸筒腔体与上部的传感安装凸台两个部分，下部缸筒为方形截面结构，相比圆形缸筒更方便在设备的安装槽内做定位，不需要额外加工防转面，上部凸台顶面预留了多个不同规格的工艺孔，既可以作为传感模块的走线孔、调试孔，也可根据实际需求加装压力检测、温度检测的辅助元件，缸体侧面预留的透明观察窗可直接观察内部活塞杆的运行位置，方便现场调试时快速判断缸体的行程状态。功能特性上，这款缸的密封结构采用了组合式密封配置，在活塞杆伸出端设置了防尘圈、主密封、支撑环的多层结构，能适应有少量粉尘、

　　切削液飞溅的工业现场环境，缸体内部的油路采用了内部钻孔的集成式油路，没有外接的明管，减少了油路泄漏点，同时传感模块的信号输出接口直接布置在凸台侧方，可直接对接设备的控制系统，不需要额外走长距离的信号线缆。在实际选型适配时，需要注意上部凸台的安装避让空间，避免设备上的其他结构件与传感模块产生干涉，前端法兰的安装孔位间距、活塞杆的伸出端连接尺寸都做了标准化的公差匹配，可直接适配同规格的常规液压缸安装位，替换原有无传感功能的缸体时不需要改动原有设备的安装基面，能降低设备升级改造成本。
