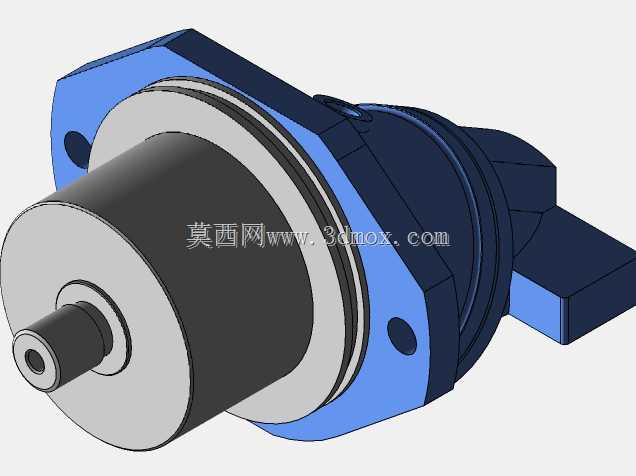

弯轴式轴向柱塞液压马达三维结构

　　在工程机械、矿山采掘设备、重型行走机械的液压传动回路中，弯轴液压马达是将液压能转换为旋转机械能的核心执行元件，这类元件凭借耐高压、抗冲击负载、低速大扭矩输出的特性，常被布置在设备行走驱动、回转机构、卷扬提升等需要重载动力输出的工位，相比齿轮式、叶片式液压马达，弯轴结构的柱塞马达能承受更高的工作压力，在频繁正反转、瞬时过载的工况下仍能保持稳定的传动效率，不会轻易出现内泄增大、输出扭矩不足的问题。从结构设计逻辑来看，这款弯轴马达采用了斜置式缸体配流结构，输出轴与缸体轴线呈固定夹角，柱塞通过连杆与输出轴的驱动盘铰接，当高压油进入缸体柱塞腔时，液压力推动柱塞外伸，通过连杆的分力带动驱动盘旋转，相比直轴式柱塞马达，这种结构的柱塞侧倾力更小，

　　摩擦副的磨损量更低，能有效延长元件的连续工作寿命。外形结构上，马达主体采用阶梯式圆柱壳体设计，安装法兰端设置了均布的连接螺栓孔，可直接与设备的安装支座贴合定位，输出轴端采用标准圆柱轴伸，配套平键连接结构，能直接对接联轴器、驱动轮或者传动齿轮，不需要额外定制转接件，安装边界的径向尺寸从法兰端到轴伸端逐步收窄，能适配安装空间局促的设备布局场景，不会和周边的管路、结构件产生干涉。设计过程中重点考虑了配流盘的配流窗口角度匹配，通过优化柱塞行程与摆角的对应关系，降低了高低压油切换过程中的压力冲击，同时在壳体的密封结构上采用了多道径向密封圈组合，能承受高压油的侧向压力，避免在长期高压工作状态下出现渗漏油问题。在实际选型应用中，

　　这类马达可根据系统流量匹配对应的排量规格，通过调整输入油液的流量与压力，就能实现输出转速与扭矩的线性调节，在闭式液压回路中还能直接实现正反转切换，不需要额外加装换向阀组，能简化整套液压系统的管路布局，减少系统的压力损失。建模过程中对壳体的铸造圆角、连接螺栓的沉孔深度、密封槽的尺寸公差都做了1:1的还原，每一处配合面的尺寸都参考了行业通用的安装规范，能直接用于液压系统的装配干涉检查、设备布局模拟，也可作为液压传动教学的演示模型，帮助设计人员直观理解弯轴马达的内部传动逻辑与外部安装要求。
