紧凑型块式特殊安装结构液压缸

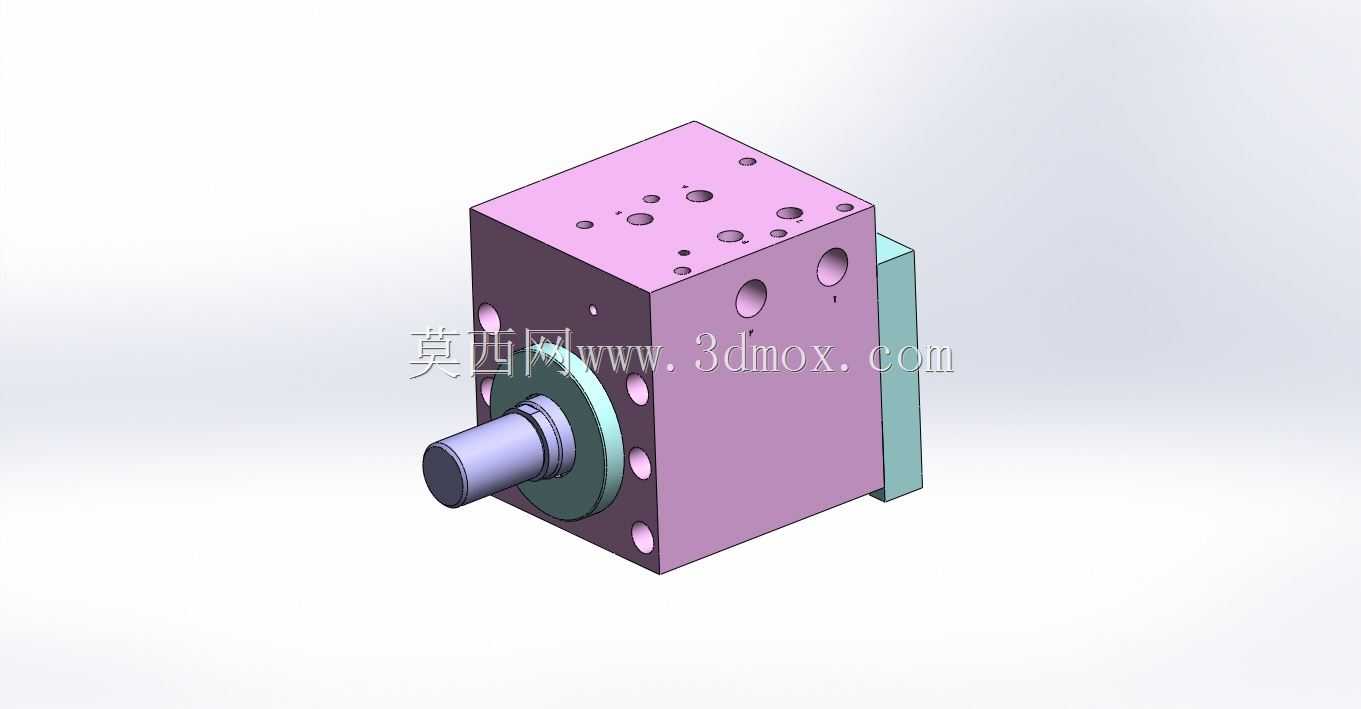

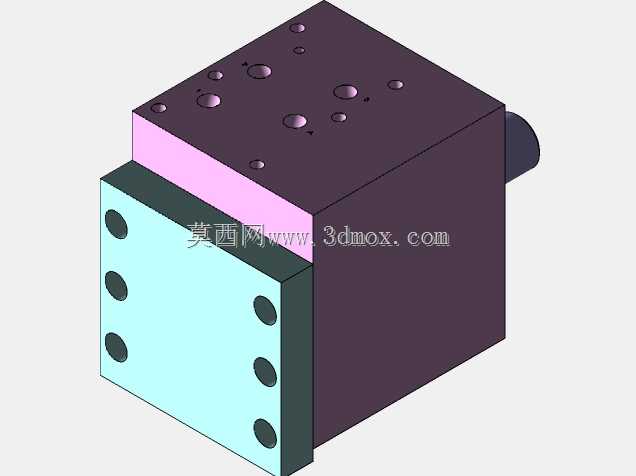

　　这款块式结构的液压缸，主要面向安装空间受限、安装面有特殊排布要求的液压驱动场景，常见于半导体制造设备的微小工位顶升、精密检测工装的夹紧定位、小型液压夹具的动作输出这类对安装边界要求严苛的工况，区别于常规法兰安装、脚座安装的标准液压缸，它没有外伸的安装支脚或独立法兰结构，整个缸体本身就是集成安装块，能直接贴合设备基板的安装面完成固定，不需要额外设计转接安装板，能大幅压缩液压执行单元在设备内部的占用空间。从结构设计逻辑来看，这款缸把油路接口、安装螺纹孔、缸筒容腔、活塞杆导向结构全部集成在同一个方形块体内部，缸体表面排布的多组不同规格螺纹孔，一部分是用于将缸体固定在设备基面上的安装孔，另一部分是预留的液压油口、传感器安装位，

　　可根据实际管路排布方向选择对应油口接入压力油路，不需要额外加装油路块转接，减少了管路接头的泄漏点。活塞杆伸出端采用短行程设计，导向段长度匹配输出推力需求做了优化，避免过长导向段带来的结构冗余，活塞杆端部的轴径设计可直接连接压头、定位销这类执行端头，不需要额外加装连接套。在安装边界上，整个缸体的外形为规整长方体，六个面均可以作为安装基准面，适配不同方向的安装需求，安装孔的孔位公差按照液压元件安装标准设计，能直接和常规规格的设备安装基板孔位匹配，不需要现场二次配钻。设计过程中优先考虑了紧凑空间下的受力合理性，缸体壁厚根据不同工作压力区间做了等强度优化，在保证耐压强度的前提下尽可能缩小整体外形尺寸，

　　油路通道在块体内部采用斜孔与直孔结合的加工方式，减少流道阻力的同时避免外部管路的磕碰风险。这类集成式液压缸在实际选型中，尤其适合多工位紧凑排布的自动化液压设备，能有效降低设备整体的结构体积，减少装配环节的零件数量，相比标准液压缸搭配转接块的安装方案，整体装配效率能提升近四成，同时因为减少了外接管路和转接零件，长期运行的泄漏风险也更低，适合对设备清洁度、空间利用率有较高要求的应用场景。
