铸件锻件气密性检测泄漏试验机结构

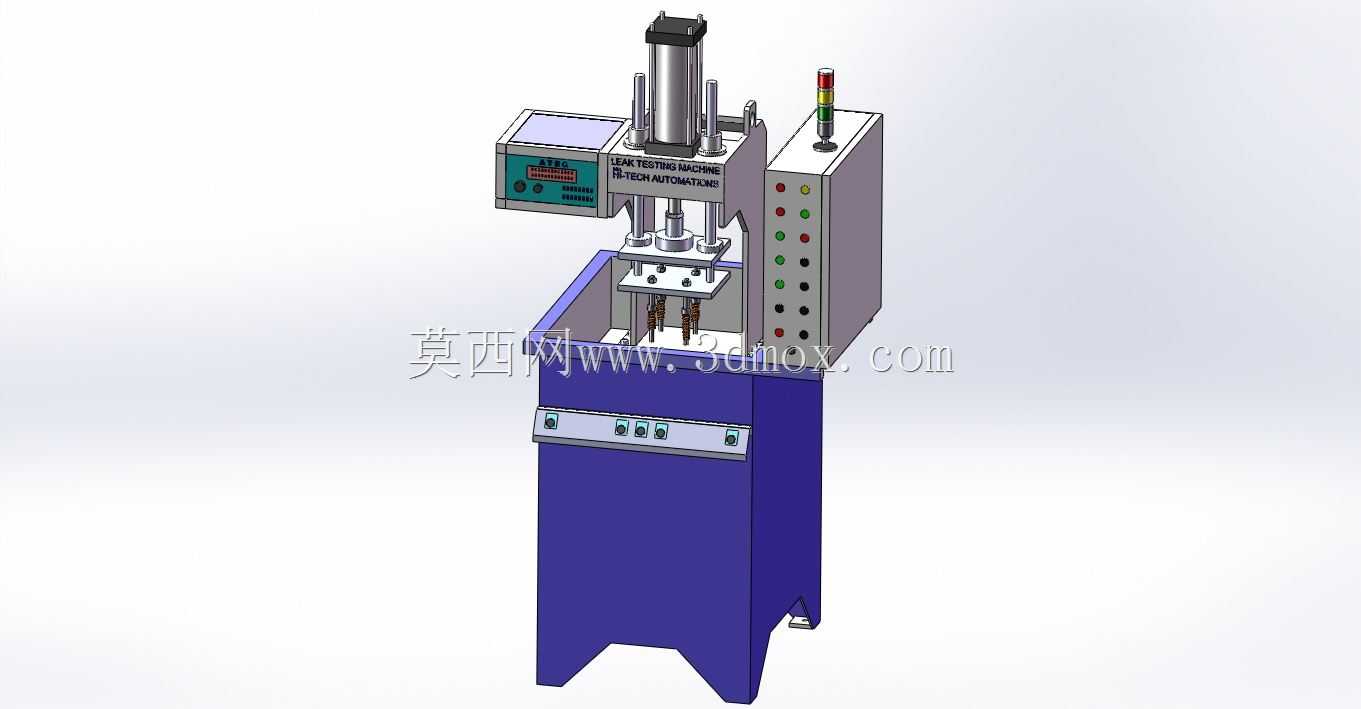

　　这款泄漏检测设备主要面向铸造、锻造加工车间的工序间质检环节部署，适配中小型铸铁件、铸铝件以及模锻件的气密性泄漏检测需求，可在零件完成机加工后、装配前完成密封性筛查，避免带泄漏缺陷的工件流入后续装配环节造成整机故障。设备采用立式单工位布局，上部配置气动压装机构，通过垂直布置的导柱导向保证压头下行的同轴度，压头集成了密封工装与检测气路接口，工件放置于下部工作台的定位夹具上后，压头下行压紧工件同时完成检测腔密封，即可启动泄漏检测流程。设备右侧的控制柜体集成了三色状态警示灯、操作按钮组与压力调节组件，操作按钮按照安全规范排布了双手启动按钮、急停按钮、复位按钮，可避免操作人员误触引发的安全风险，三色灯可直观反馈设备运行、待料、故障三种状态，

　　车间现场操作人员远距离即可识别设备状态。下部的立式柜体采用钢板折弯焊接成型，底部预留了可调脚杯安装位，可适配车间不平整地面的调平需求，柜体内部预留了泄漏检测仪、气动三联件、电磁阀组的安装空间，走线路径与气路路径在设计时做了分层排布，避免气路凝露影响电气元件寿命。设计过程中优先考虑了工件换型的便捷性，上部压头与下部定位夹具均采用快换式连接结构，更换不同检测工件时仅需更换对应夹具、调整压头下行行程即可完成换型，无需大规模调整设备主体结构，适配多品种小批量的铸件、锻件生产检测场景。设备的操作面板高度按照成年人站立操作的人机工程学尺寸设置，按钮与显示屏的布置位置无需操作人员过度弯腰或抬手即可完成操作，长时间作业不易产生疲劳。

　　设备的安装边界预留了足够的维护空间，后侧预留了开门结构，日常维护气路元件、电气元件时无需拆卸设备主体外壳即可完成检修，压装机构的导柱位置配置了防尘罩，可避免车间内的金属切削粉尘、铸造飞尘进入导套造成导向面磨损，延长设备的无故障运行周期。检测过程中设备可自动完成压紧、充气、保压、检测、泄压、松压的全流程动作，操作人员仅需完成上下料操作即可，单工位检测节拍可适配多数中小型零件的产线节拍要求，可独立部署作为工序间检测工位，也可通过简单改造接入自动化产线配合机械手完成自动上下料作业。
