带移动底座的手动液压负载移位装置

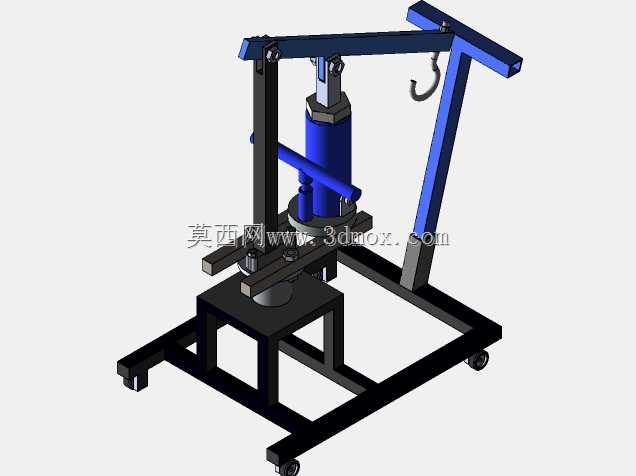

　　这款液压负载移位装置主要面向车间内小吨位重物的短距离移位、工位间转运场景，常见于机加工车间工件周转、设备维修间重型零部件拆装移位、仓储区域重型货品的小范围调整作业，可替代传统人工抬运、固定式天车无法覆盖的灵活作业需求，适配1吨以内负载的移位与小高度起吊作业。从结构设计来看，装置底部采用矩形方管焊接框架作为承载基座，框架四角安装万向脚轮，其中两个脚轮带刹车锁定结构，可在作业时锁定位置避免滑移，基座整体长宽控制在1.2米×0.7米范围内，可顺利通过车间常规0.9米宽通道，满足狭窄工位的通行需求。基座上方集成立式手动液压泵站作为动力源，泵站操作杆设置在机身侧方，操作人员站在装置侧面即可完成压杆起升、泄压下降的操作，无需额外外接动力源，

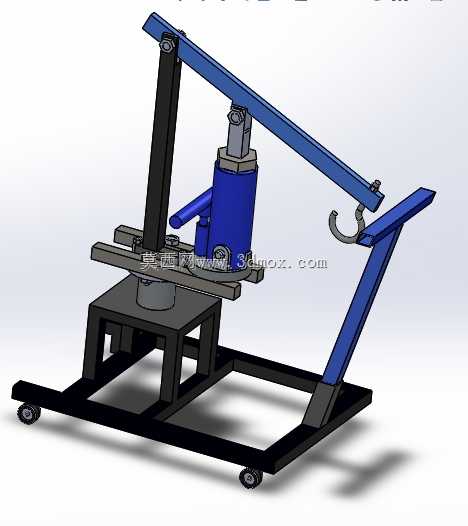

　　适配无电源的临时作业场景。起升执行部分采用剪式摇臂结合吊钩的结构，摇臂通过铰接支座与基座立柱连接，液压油缸的输出端与摇臂中段铰接，油缸伸出时推动摇臂绕铰接点转动，带动末端吊钩完成起升动作，吊钩采用开口式防脱设计，可直接挂接工件吊耳、吊装带，最大起升高度可达1.1米，吊钩水平作业半径覆盖0.4米至0.8米范围，可适配不同摆放位置的工件挂接需求。设计过程中重点考量了作业稳定性，摇臂后侧设置斜向支撑方管与基座尾部连接，形成三角形稳定承载结构，避免起升负载时出现机身倾覆风险，所有铰接位置均加装耐磨铜套，减少长期转动磨损带来的间隙晃动，液压泵站内置溢流阀，当负载超过额定承载值时自动泄压，避免过载损坏结构件。装置的操作侧预留了脚踏空间，

　　操作人员作业时可双脚站在基座框架内侧，进一步压低整机重心，提升重载作业时的稳定性，整机自重控制在120kg以内，单人即可推动转场，无需额外辅助转运设备。不同于大型起重设备的固定作业范围，这款移位装置的灵活性极强，可直接推入设备底部、工位间隙等狭小空间完成重物起吊移位，比如维修车间拆卸设备重型电机、变速箱时，可将装置推至设备旁，直接吊下零部件后转运至维修工位，省去了人工抬运的安全风险，也无需拆装周边设备腾出天车作业空间。结构建模时所有焊缝位置均做了等强度处理，方管型材选型经过挠度校核，满载时摇臂最大下挠量控制在2mm以内，保证起吊过程的平稳性，脚轮安装位置做了局部加强焊接，避免长期重载移动出现基座变形。
