中央传动结构带式物料输送装置设计

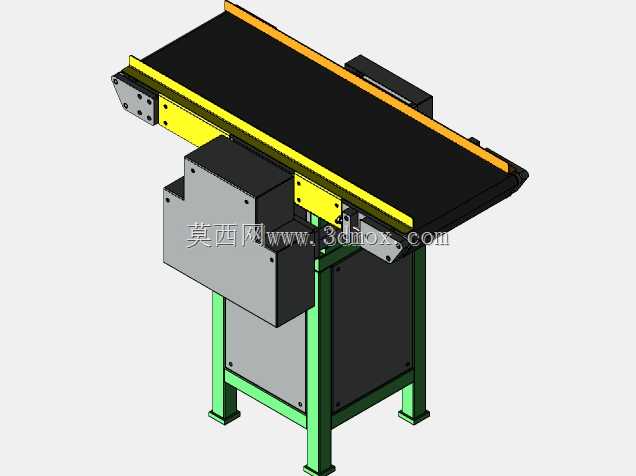

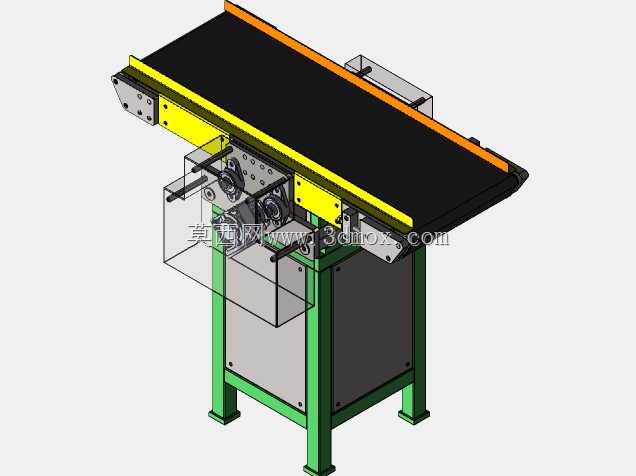

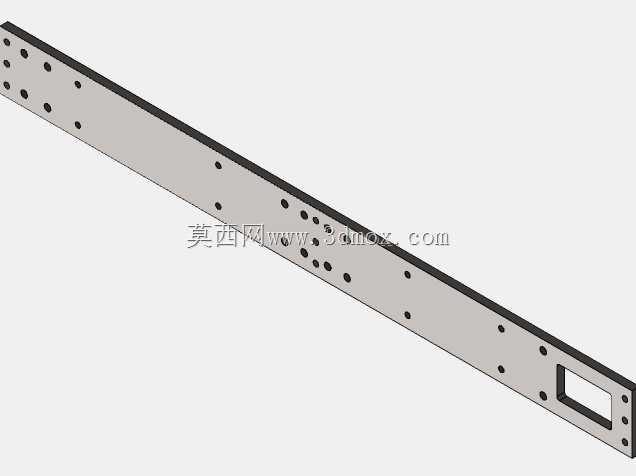

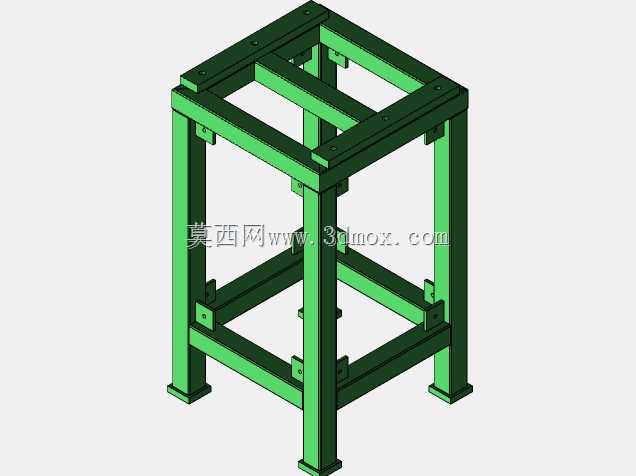

　　这套中央传动带式输送装置，主要面向车间内连续化物料转运场景设计，可适配加工生产线工序间工件传递、仓储环节散料或规整包装件的水平输送需求，相比侧边传动的带式输送结构，中央传动布局能让输送带两侧受力更均匀，避免长期运行出现皮带跑偏、单侧磨损过快的问题，在轻工加工、电子装配、小型零部件生产的流水线布局中适配性较强。从结构设计逻辑来看，驱动单元布置在设备中部位置，相比端部驱动的同规格输送机，能缩短传动链路的动力损耗，同时中部的安装位置也方便运维人员日常检查张紧状态、更换易损件，不需要探入设备端部的狭窄空间操作。设备的机架采用型材拼接结构，整体刚性满足常规100kg/m线载荷的输送需求，两侧的托辊组沿机架纵向等距排布，

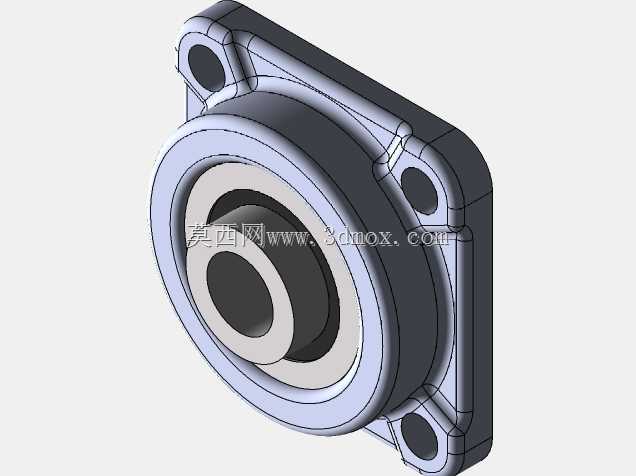

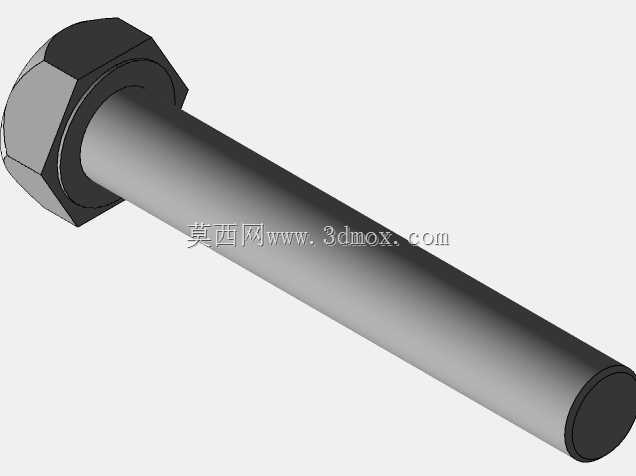

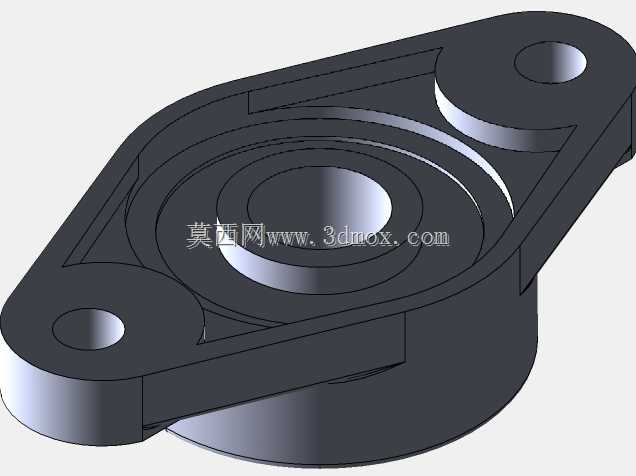

　　承托输送带的承载段避免物料压塌皮带，回程段也设置了对应托辊减少皮带下垂晃动。设计时预留了安装边界的调整空间，机架底部的支脚带有调节结构，可根据现场地面平整度调整整体水平度，也能适配上下游设备的对接高度差，不需要额外制作转接支架。输送带的张紧结构集成在传动辊两端，通过调节螺栓即可调整皮带张紧度，操作时不需要拆解外围护罩，单人即可完成常规张紧维护。传动部分的辊筒表面做了滚花处理，增大与输送带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的情况，两端的轴承座采用密封式结构，可适配多尘的生产车间环境，减少粉尘进入轴承造成的异常磨损。设备整体宽度可根据输送物料的尺寸灵活调整，本次设计的基准型号适配400mm宽度的输送带，

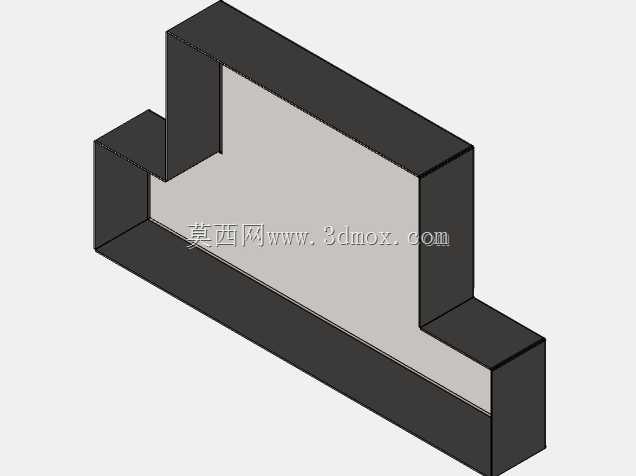

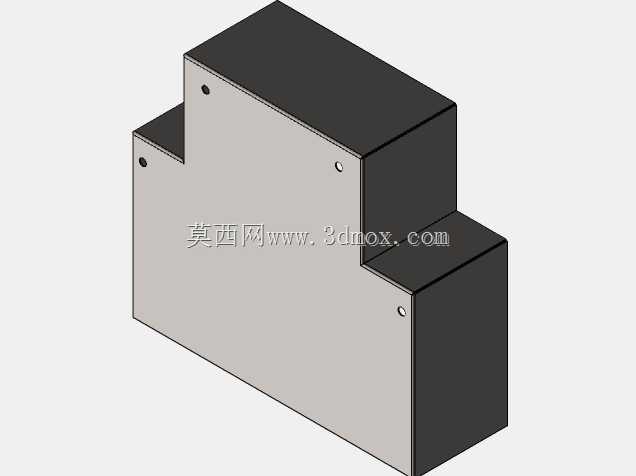

　　输送速度可通过更换不同传动比的链轮调整，适配不同生产节拍的流水线需求，在布局时可多台拼接组成长距离输送线，也可单台使用作为两台设备间的物料转接载体。中央传动的布局还能让设备两端的结构更紧凑，在空间受限的车间角落布置时，不会因为端部驱动单元的体积影响对接精度，同时传动部分的防护壳完全覆盖运动部件，避免生产过程中杂物卷入传动结构造成设备故障，也能降低运维人员的操作安全风险。
