INDEXTABLE夹紧用环形转子结构件

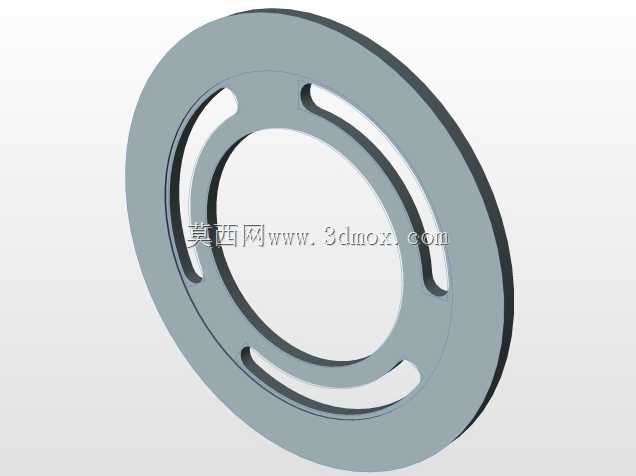

　　在精密分度回转工作台的夹紧回路中，这类带弧形通槽的环形转子件是保障工位切换后锁止可靠性的核心配套零件，日常多配套在多工位加工、检测类设备的回转分度单元中，当分度台完成角度转位动作后，该零件配合对应的夹紧执行组件完成周向位置锁止，避免加工过程中回转台出现角度窜动，直接影响工位重复定位精度。从结构设计来看，零件整体采用薄型环形基体设计，外圆与内孔均为光滑圆柱面，作为安装定位的基准面，加工时需要严格控制内外圆的同轴度公差，避免安装后出现偏摆导致夹紧力分布不均。环体上均匀分布的四段弧形通槽，并非随意开设的减重结构，每段槽的弧度、槽边与环体中心的夹角都经过受力校核，槽的作用一方面是为夹紧动作提供对应的行程避让空间，

　　让配套的夹紧销能够在槽内完成对应的动作轨迹，另一方面也能在保证环体整体结构强度的前提下，降低零件自身转动惯量，适配高频次的分度转位动作需求。设计这类零件时，首先要匹配对应分度台的安装腔体尺寸，外圆直径需要适配安装座的内孔配合公差，内孔直径需要避让回转台的中心主轴，零件的轴向厚度要严格控制在安装腔的预留空间内，过厚会导致装配干涉，过薄则会降低夹紧时的结构刚性，容易在夹紧力作用下出现形变。槽的位置设计需要对应夹紧组件的动作行程，每段槽的两端位置要匹配夹紧与松开两个状态下销件的极限位置，槽宽要略大于配合销的直径，预留合理的配合间隙，既不能间隙过大导致锁止时存在旷量，也不能间隙过小导致动作卡滞。实际应用中，这类零件多采用合金结构钢加工，

　　表面做硬化处理来提升耐磨性能，因为每次夹紧动作都会让槽边与配合销产生接触摩擦，长期高频动作下如果表面硬度不足，很容易出现槽边磨损塌陷，导致锁止间隙变大，直接影响分度精度。在建模过程中，需要重点关注弧形槽与环体基体的过渡圆角处理，避免尖角位置出现应力集中，尤其是在承受夹紧力的槽端位置，合理的圆角过渡能够大幅降低零件受载时的应力峰值，延长零件的疲劳使用寿命。安装时，该零件需要与回转台的转动基体同轴固定，随回转台同步完成转位动作，当需要锁止时，夹紧组件的销件伸出卡入对应位置的弧形槽内，通过面接触限制环体的周向转动，从而实现整个回转台的位置固定，松开时销件退回槽外，环体即可随主轴自由转位。这类结构的转子件相比传统的端面齿盘锁止结构，结构更紧凑，占用轴向空间更小，适合对安装空间有严格限制的小型分度台使用，同时弧形槽的多位置均匀分布设计，能够实现多工位的对应锁止，适配四工位、八工位等常见的多工位加工场景。
