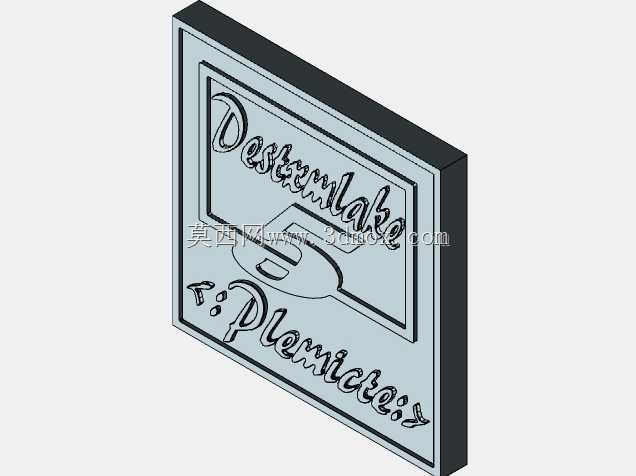

纺织面料凹凸压花成型模具结构设计

该压花模具主要应用于纺织面料后整理加工环节，适配立式加工中心完成凹凸模的精密加工，可在各类纺织面料、皮革、人造革等柔性卷材表面压印出预设的立体浮雕纹样，广泛用于服饰面料、家纺面料、箱包面料的表面装饰加工工序，能够在常温或热压工况下，通过上下模的精准合模施压，让面料表层纤维发生可控的塑性形变，形成持久清晰的凹凸纹理，相比平面印刷的纹样，压花纹理具备更强的立体质感与触感，且纹样不会随水洗、摩擦出现脱落掉色的问题，在中高端纺织制品的表面处理环节应用十分普遍。整套模具采用分体式凹凸模配合结构，凹模与凸模的纹样轮廓完全共轭匹配，设计阶段针对纺织材料的压缩回弹特性做了专门的间隙预留，合模后模腔的压合间隙根据加工面料的厚度做对应匹配，避免间隙过大导致纹样压印深度不足、轮廓模糊，或是间隙过小造成面料纤维被压溃破损、面料透胶等加工缺陷。模具的安装基准面做了高精度的平面度处理，可直接通过压板固定在压花设备的工作台面，模体的外形为规整的矩形块体，四周预留了标准的装夹避让位，适配不同规格的机械式、液压式压花设备的安装尺寸边界，不需要额外做转接工装即可完成快速装夹定位。模具的纹样区域采用下沉式轮廓设计，凸起的压印棱边做了微小的圆角过渡处理，既能够保证压印时纹样边缘的清晰锐利，又可以避免尖锐棱边在高压合模时切断面料纤维，延长模具的连续使用寿命。模体内部可根据热压工艺需求集成加热流道，能够将模面温度均匀控制在工艺要求区间，保证压印过程中面料受热均匀，压出的纹样深度一致，不会出现局部纹样深浅不均的问题。整套模具的导向结构采用模体四周的直边定位配合，合模时能够自动找正凸凹模的对位精度，避免合模错位导致纹样压偏、重影等加工废品，在连续批量压花作业中能够保持稳定的对位精度，降低生产过程中的调模试机频次，提升面料压花工序的生产效率。
