工业设备铰接式锁定连接结构件

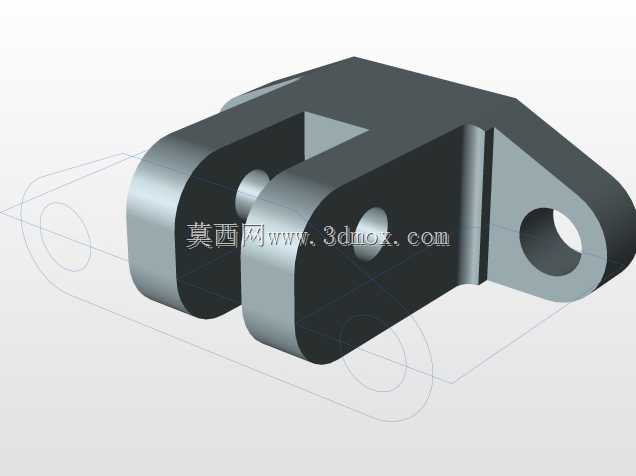

　　该锁定部件属于工业传动与限位系统里的核心铰接承载构件，日常多应用在重载工程机械的支腿锁止机构、自动化产线的工位定位锁组、特种车辆舱门的铰接锁定单元这类需要兼顾铰接转动与刚性锁止的场景中，实际运行时既要承担相邻部件传递的径向与轴向载荷，也要在锁止工况下提供足够的抗剪切、抗形变能力，避免连接部位出现旷量移位。从结构设计逻辑来看，整体采用双侧叉耳加单侧定位耳的布局，双叉耳端预留同轴销孔，用来穿装铰接销轴，实现与相邻活动部件的转动连接，销孔周边做了加厚凸台处理，避免销轴长期受载后出现孔位椭圆化磨损；单侧延伸的定位耳上开有定位锁孔，当活动部件转动到预设锁止位置时，锁销可穿入该孔完成位置锁定，锁孔与双叉耳销孔的位置公差经过严格校核，

　　保证锁止状态下无装配干涉，转动到解锁位置时活动行程无卡滞。外形上整体采用铣削成型的块状结构，所有棱边做了R角过渡处理，既减少热处理过程中的应力集中风险，也避免装配时锐边划伤操作人员或配套密封件。安装边界方面，双叉耳的开档尺寸与配套铰接部件的厚度做了间隙配合设计，单边预留0.1-0.2mm的装配间隙，既保证转动顺畅，也不会因间隙过大产生晃动；铰接销孔与锁孔的中心距是核心安装尺寸，直接决定锁止行程的匹配度，建模时对该尺寸做了公差带标注，适配常规工业级铰接销轴与锁销的装配精度要求。材质选型上默认适配中碳钢调质处理的工艺路线，表面可做发黑或镀锌防锈处理，若应用在腐蚀工况场景，也可替换为不锈钢材质加工，结构本身无需做大幅改动，

　　仅需根据材料强度调整对应壁厚即可。这类构件在设计时最容易忽略的是叉耳根部的应力集中问题，建模时特意在叉耳与主体连接的位置做了圆弧过渡，没有采用直角衔接，通过有限元校核可以看到，该过渡结构能将根部最大应力降低30%左右，大幅提升部件的交变载荷耐受能力，适配频繁开合锁止的工况需求。
