法兰连接式轴承座泵用支撑结构

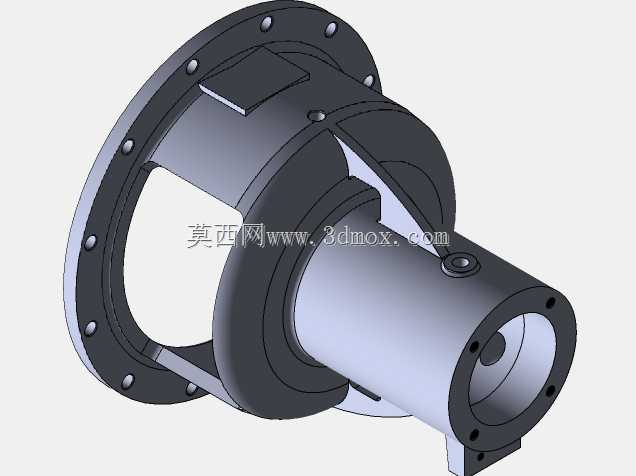

　　该结构主要应用于工业离心泵、柱塞泵等回转类泵组的动力输入端衔接场景，承担连接泵体与驱动端、支撑旋转轴系、保障传动同轴度的核心作用，在化工流体输送、市政给排水、工业循环水系统的泵组装配环节应用广泛。从实际装配逻辑来看，该结构一端采用带均布螺栓孔的圆形法兰结构，可直接与泵体端面对接，法兰面的螺栓孔位置经过公差匹配设计，能够保证安装后轴系与泵腔的同轴度控制在合理公差范围内，避免轴系偏磨引发的振动、密封泄漏等常见故障。结构中段采用镂空式支撑筋设计，在保证整体结构刚性的前提下有效降低了零件自重，同时预留了足够的装配操作空间，方便现场安装时对紧固件、密封件的调整作业。另一端的筒状支撑端用于容纳轴承组件，内孔尺寸按照标准轴承外径公差带设计，

　　可适配常用规格的深沟球轴承或角接触轴承，筒壁上预留的紧定螺钉孔可用于轴承外圈的轴向定位，防止泵组长时间运行过程中轴承出现轴向窜动。设计过程中重点考量了安装边界的适配性，法兰端的外径尺寸匹配常规标准泵体的接口尺寸，筒状支撑端的外径预留了与电机端钟形罩对接的安装余量，整体轴向长度经过核算，可保证泵轴与电机轴对接时的联轴器安装间距符合选型要求，无需额外加装调整垫片即可满足大部分常规泵组的装配尺寸需求。结构的受力路径经过优化，运行过程中轴系产生的径向载荷通过支撑筋均匀传递到法兰端的泵体结合面，避免局部应力集中导致的结构变形，筒状支撑端的壁厚经过强度校核，可承受额定工况下的径向载荷与少量轴向载荷，满足泵组连续运行的结构强度要求。

　　在三维建模过程中，所有安装孔位、配合面的尺寸均按照机械设计公差要求预留了合理的配合余量，法兰端面与筒状内孔的垂直度、同轴度形位公差均在模型中做了对应标注参考，可直接导出工程图用于生产加工，也可直接导入泵组整体装配模型中做干涉检查、装配模拟使用，帮助结构设计人员快速完成泵组的整体布局校核，减少现场装配时的尺寸匹配问题。
