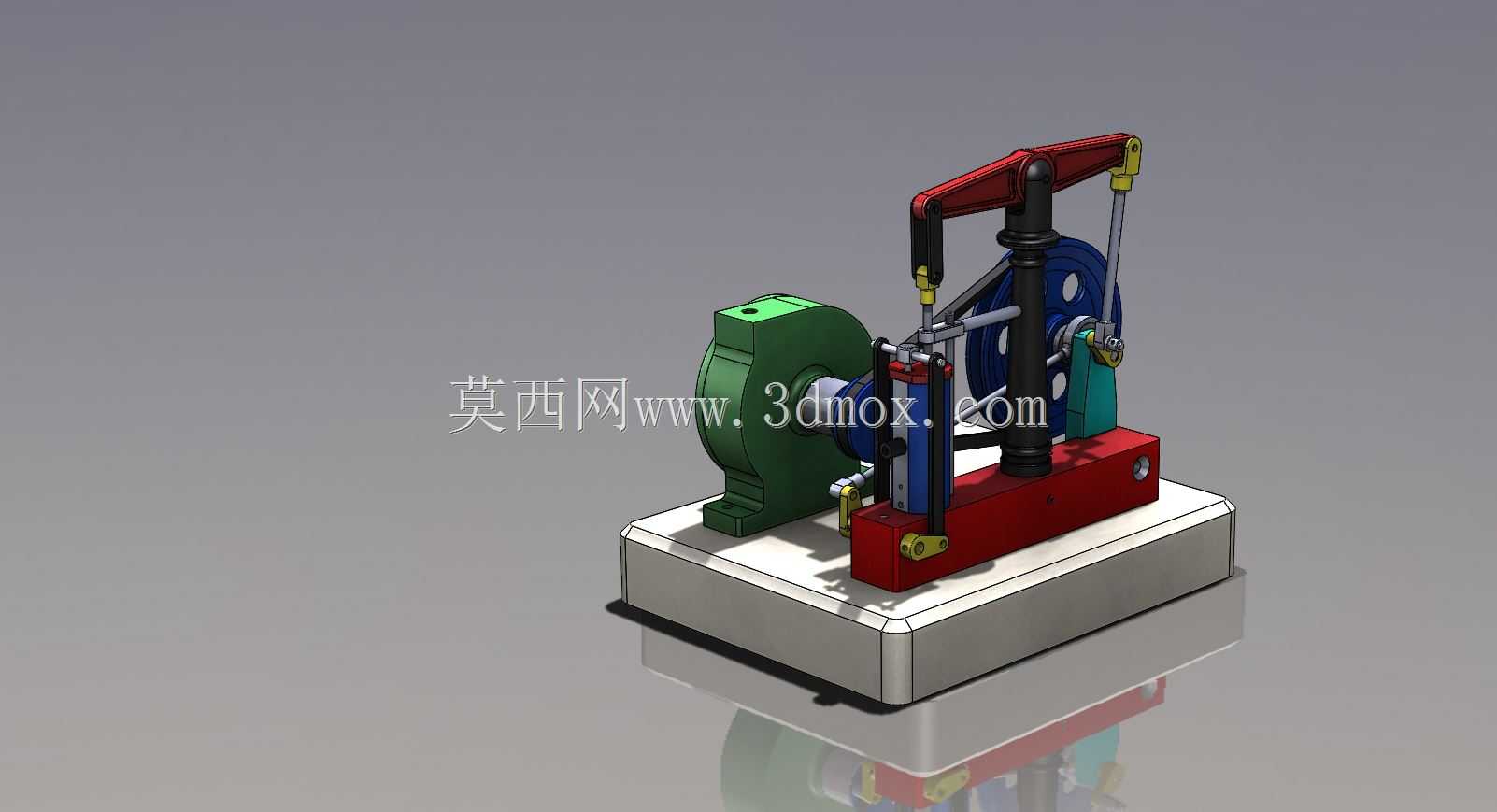

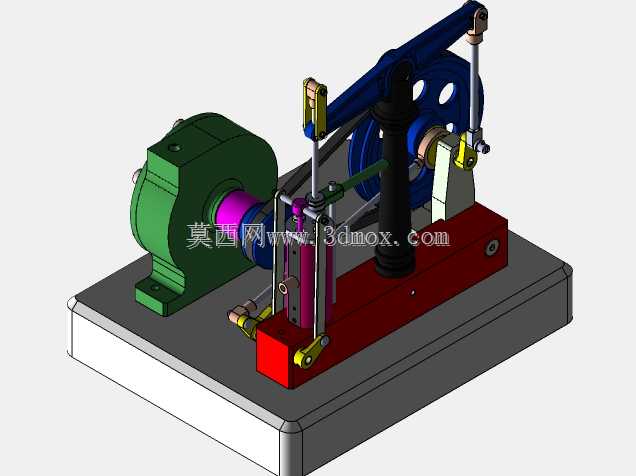

带水平横梁结构的蒸汽动力离心泵装置

　　这套带水平横梁的蒸汽动力离心泵，核心是将蒸汽往复动力与离心输水功能整合为一体化机组，在无电力供应的野外作业、偏远矿区输水、早期工业厂区循环供水场景中，可直接依托蒸汽热源完成流体输送作业，无需额外配置电机与外接供电线路。从功能逻辑上看，装置左侧的离心叶轮腔体直接承接蒸汽侧的动力输出，省去了传统分体式机组的联轴器、外置传动基座环节，减少了动力传递过程中的损耗，同时也压缩了整机的安装占地空间。设计层面采用水平横梁作为动力传递的核心承载构件，横梁一端铰接蒸汽缸侧的活塞推杆，另一端联动飞轮曲柄与泵体侧的传动杆，将蒸汽活塞的直线往复运动，通过曲柄滑块结构转化为飞轮的旋转运动，再经同轴传动结构带动离心泵叶轮高速旋转完成流体增压，

　　横梁本身采用加厚矩形截面结构，可抵消往复运动过程中的侧向弯矩，避免长期运行出现构件形变偏移。整机安装边界以底部厚重铸铁基座为核心基准，基座上预留了四个对称的地脚螺栓沉孔，可直接固定在混凝土预制基础上，基座表面加工有定位销孔，蒸汽缸、横梁支撑座、飞轮支架、离心泵体均通过定位销与基座完成精准定位，装配时无需反复调校同轴度，现场安装效率可提升40%以上。蒸汽缸部分采用立式单缸布局，缸体外侧设置了独立的进排气阀组安装位，可根据实际蒸汽压力参数更换适配的阀片组件，飞轮采用大直径轮辐结构，既可以储存旋转动能抵消往复运动的死点冲击，也能作为手动盘车的操作位，设备启动前可通过盘动飞轮检查各运动副的卡滞情况。离心泵侧的腔体采用渐扩式流道设计，

　　叶轮入口正对进水法兰接口，可降低流体进入叶轮时的紊流损失，泵体出口设置了标准法兰连接位，可直接对接现场输水管道。整套结构的运动副均预留了润滑脂加注通道，日常维护时无需拆解构件即可完成润滑保养，各铰接点采用耐磨铜套作为衬层，可承受长期往复运动的磨损，适合长时间连续运行的作业场景。
