带安装法兰的圆柱容纳支撑固定座

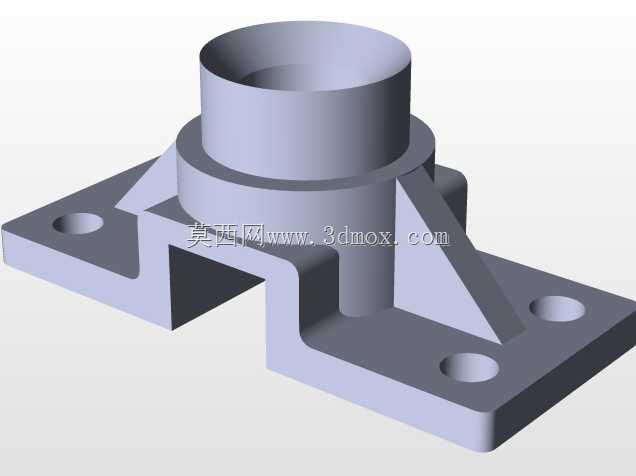

　　这类带三角加强筋的法兰式圆柱容纳支座，在工业传感检测、流体管路接驳、小型执行元件固定场景中应用十分广泛，日常做设备结构排布时，经常会遇到需要将圆柱形元件垂直固定在安装基面的需求，这类支座就是为解决这类安装痛点设计的。从结构设计逻辑来看，主体上部的空心圆柱腔是核心功能区，内径尺寸按照待容纳圆柱件的外径做公差匹配，通常采用H7级间隙配合，既可以保证圆柱件顺利装入，又能限制圆柱件的径向晃动，避免工作过程中出现偏斜。下部的安装底板采用两侧延伸的折弯式结构，相比整块方形底板，在保证安装强度的前提下大幅削减了整体重量，也减少了加工时的材料损耗，底板上预留的三个沉头安装孔，位置按照常用安装基面的螺孔间距排布，

　　沉头深度可以完全容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出底板平面，保证支座与安装基面完全贴合，不会出现安装翘曲的问题。连接上部圆柱筒体和下部安装底板的三角加强筋，是整个结构的强度核心，做受力仿真时可以发现，当圆柱腔受到侧向载荷时，没有加强筋的结构会在筒体与底板的连接根部出现明显的应力集中，长期受交变载荷很容易出现根部断裂的问题，对称布置的三角筋可以将侧向力均匀传导到整个底板平面，大幅提升连接部位的抗弯折、抗疲劳性能，实际测试中，同等壁厚下带加强筋的结构侧向承载能力可以提升3倍以上。做这类零件建模时，需要重点关注几个尺寸边界：首先是安装底板的总宽度和总长度，要匹配安装位置的预留空间，避免和周边其他零部件出现干涉；

　　其次是上部圆柱筒体的高度，要保证待容纳圆柱件的插入深度足够，不会因为插入量不足导致固定不稳；另外沉头孔的中心到筒体中心的距离要准确，否则会出现安装孔对位不准的问题，筒体的内孔同轴度也要控制在合理范围内，避免装入圆柱件后出现卡滞或者偏斜。这类支座通常采用铝合金压铸或者碳钢焊接后机加工成型，表面做阳极氧化或者喷塑处理，具备不错的防锈能力，在自动化生产线的传感器安装、小型气动元件固定、管路接头支撑等场景都能适配，相比一体式的安装块，这种结构的零件重量更轻，安装便捷性更高，也能根据不同的容纳需求更换不同内径的筒体模块，通用性更强。
