对开式螺栓压紧滑动轴承安装支座结构

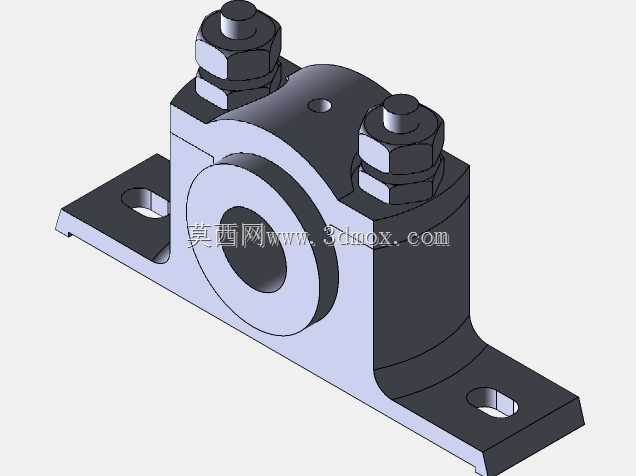

　　这款对开式压紧支座主要应用在中小功率传动系统的转轴支撑环节，常见于轻工输送线、小型机床进给机构、农用机械辅传部位这类转速不高、载荷存在小幅波动的场景，用来承托旋转轴径，抵消轴系运行中产生的径向载荷，同时允许轴在衬套内部完成顺畅回转，避免轴系直接与机架刚性接触造成磨损。从结构设计来看，整体采用上下对开的分体式结构，底座为带两个长圆形安装孔的平板结构，安装孔的长圆设计可以在装配时提供一定的位置调整余量，抵消机架加工时的孔位误差，降低现场安装的对位难度，底座与上盖通过两颗六角头螺栓配螺母实现锁紧，螺栓预紧后可以将轴瓦牢牢压紧在轴径外侧，当轴瓦出现磨损间隙增大时，也可以通过微调螺栓的预紧力矩补偿磨损量，延长部件的整体使用寿命，

　　无需整体更换支座。上盖顶部预留的小盲孔可以作为润滑脂注入通道，运行过程中可以通过该孔向内部轴瓦补充润滑脂，降低轴与衬套之间的摩擦系数，减少运行温升。设计过程中优先考虑了装配便捷性，分体结构无需将轴系整体拆解即可完成支座的安装与更换，相比整体式轴座大幅降低了后期维护的工作量，底座的安装面做了平面度公差控制，保证安装后与机架贴合紧密，不会出现局部翘曲导致的轴系对中偏差。安装边界方面，底座的两个安装孔中心距适配常规轻型传动架的安装尺寸，整体高度控制在低重心区间，运行时可以减少支座自身的振动传导，轴孔的内径公差按照过渡配合设计，适配对应直径的标准轴瓦衬套，螺栓的规格选型匹配最大额定径向载荷的安全系数要求，

　　即使出现短时过载也不会出现螺栓断裂或者支座变形的问题。实际选型使用时，需要确认轴径尺寸与支座内孔匹配，安装时保证两个安装螺栓的预紧力矩一致，避免上盖偏斜导致轴瓦局部受力异常磨损，润滑脂补充周期根据运行转速和环境粉尘情况调整，保证接触面始终处于有润滑的状态。这类支座相比滚动轴承座成本更低，抗冲击性能更好，在低速重载、维护条件有限的场景下适用性更强，结构没有复杂的异形曲面，加工难度低，普通铣削设备即可完成各部件的加工，适合批量生产应用。
