曲柄滑块传动机构运动演示结构

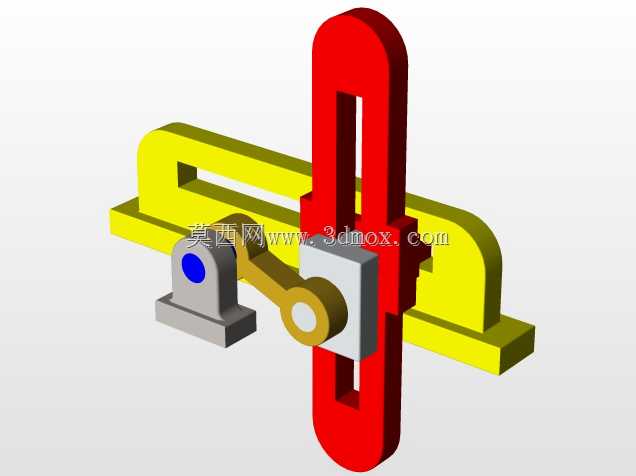

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、送料机构、往复泵这类需要把旋转动作转化为直线往复动作的场景里随处可见，很多自动化生产线的直线执行端都会基于这套核心原理做适配改造。整个结构的核心逻辑是通过曲柄的整周回转，带动铰接的连杆拉动十字滑块，在垂直与水平两个正交方向的导槽内完成复合滑动，最终把曲柄的圆周运动拆解为两个垂直方向的直线往复输出，和常见的单导向滑块机构不同，这套正交十字滑块的设计可以同时输出两个方向的往复动作，适合需要双向往复配合的工位，比如小型冲压设备的压合与送料联动、包装线的推料与挡料同步动作场景。设计过程中首先要确认的是曲柄的回转半径，这个参数直接决定了滑块的行程上限，

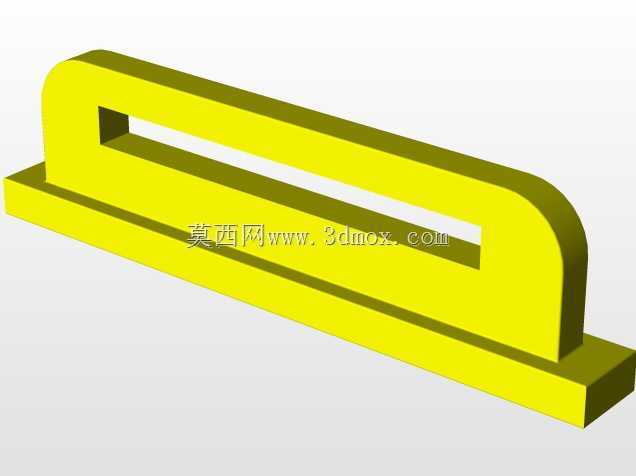

　　实际选型时要匹配执行端需要的往复距离，避免行程不足或者冗余过大造成的空间浪费；其次是连杆两端铰接孔的中心距，这个尺寸和曲柄半径配合决定了滑块的运动急回特性，很多需要快速回程的工位会特意调整这个尺寸比值，缩短空回程的时间占比，提升设备整体运行效率。安装边界上，两个正交布置的导槽需要保证绝对的垂直度公差，导槽的内壁粗糙度要控制在合理范围，避免滑块运行时出现卡滞或者磨损过快的问题；滑块和导槽的配合间隙要根据运行速度调整，高速运行场景下要适当留足热膨胀间隙，低速重载场景则要缩小间隙保证运动精度，铰接位置的销轴要做耐磨处理，因为这个位置是整个机构里交变应力最集中的区域，长期运行容易出现磨损松旷，直接影响传动精度。

　　结构的固定支座需要保证足够的刚性，曲柄的回转中心要和导槽的对称中心对齐，否则运行过程中会出现额外的侧向力，加剧导槽和滑块的磨损，甚至出现运动卡死的情况。这套结构没有复杂的异形零件，所有部件都是常规的机加工件，加工难度低，维护成本也不高，只需要定期在铰接点和导槽接触面补充润滑脂，就能保证长期稳定运行，很多入门的机械设计练习都会用这套结构做运动仿真训练，帮助理解运动副的约束关系和运动转换的核心逻辑，实际工业应用里也会在这套基础结构上增加行程限位、位置检测等附件，适配不同的工位需求。
