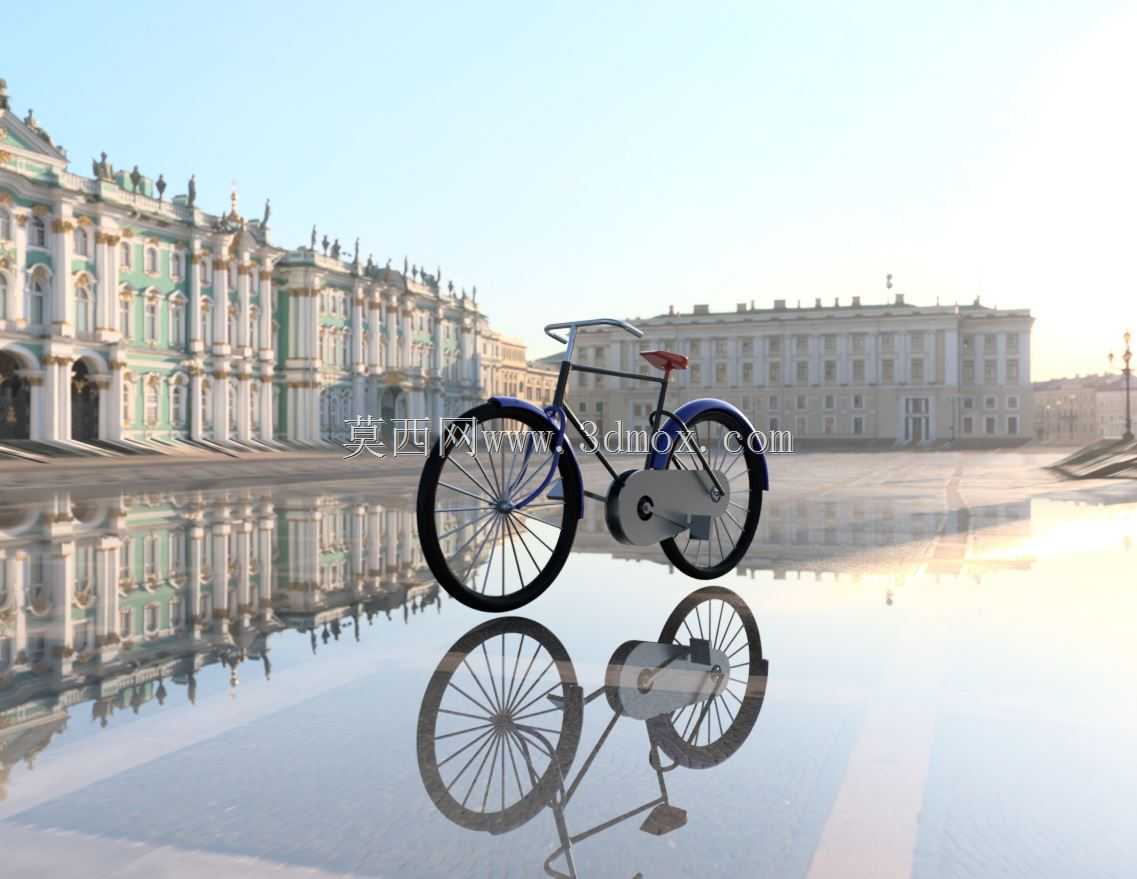

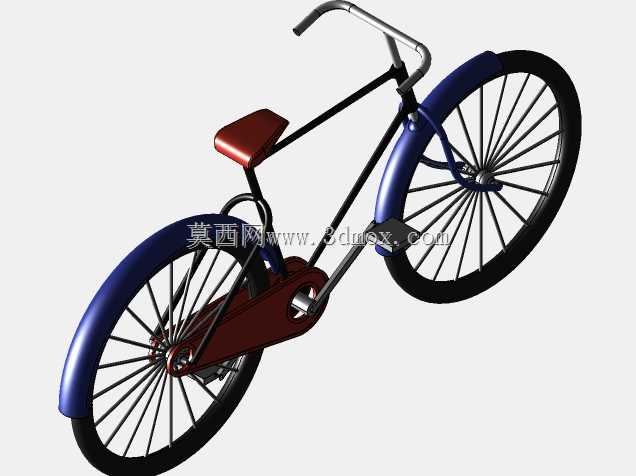

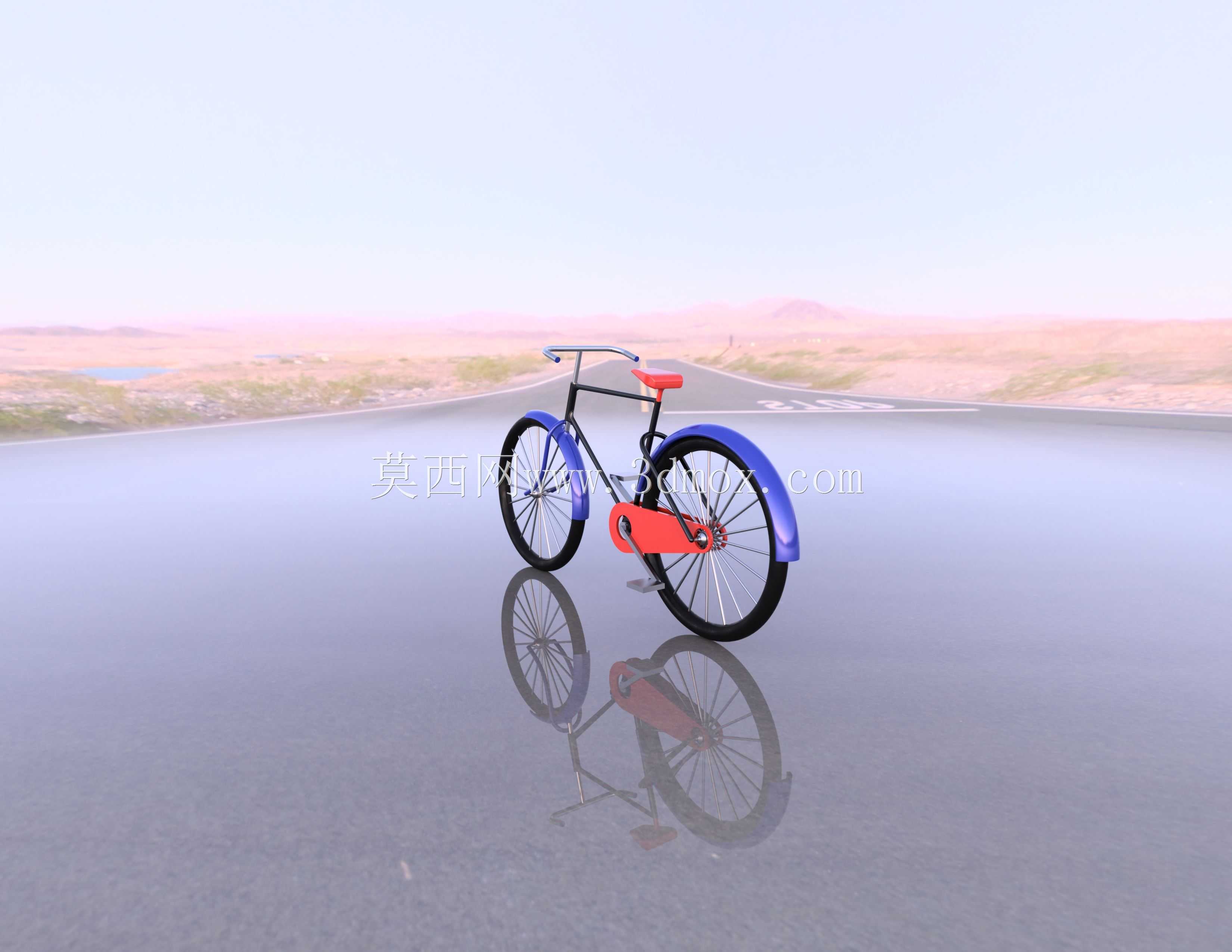

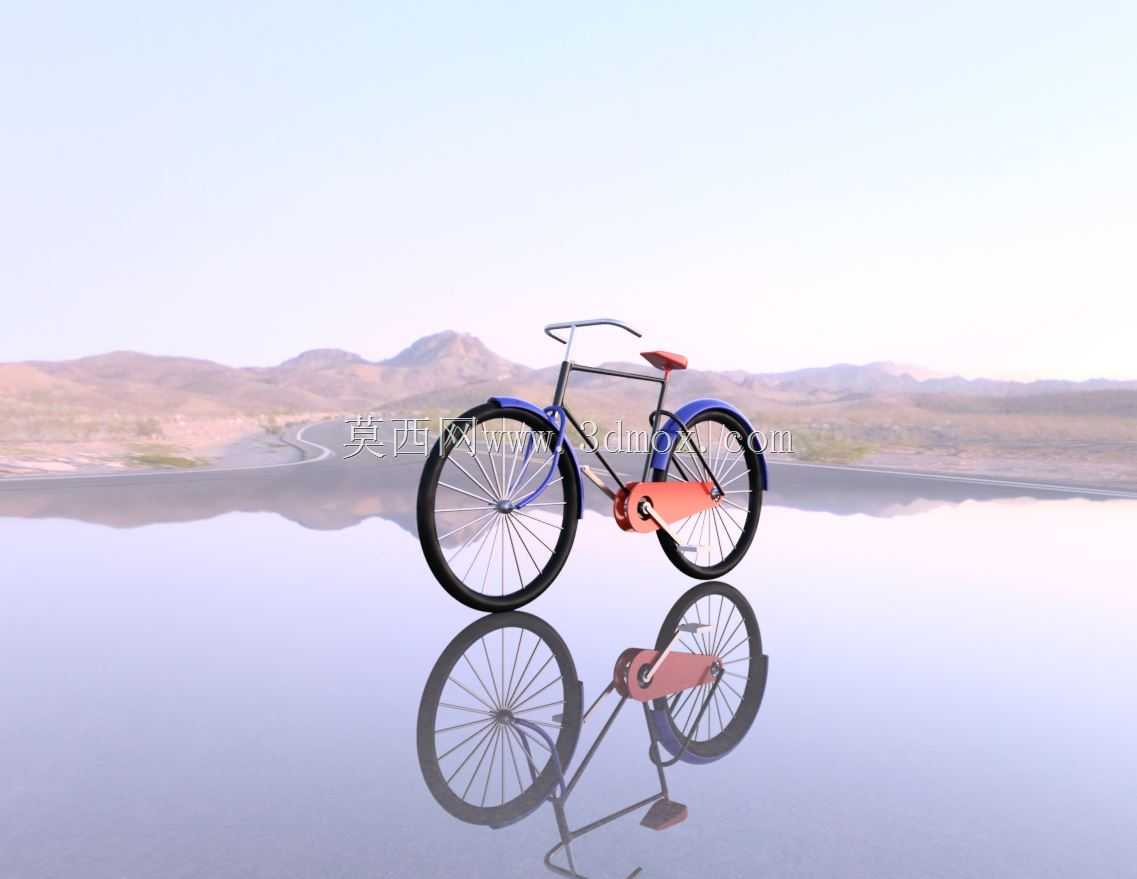

复古通勤自行车结构三维设计方案

　　这款复古风格通勤自行车的三维结构设计，首先围绕日常城市短途出行的核心场景展开，在结构布局上充分考虑了城市铺装路面的通行需求，兼顾骑行舒适度与结构可靠性。整车采用经典菱形车架结构，车架管材的管径选择、管壁厚度经过受力校核，在保证整体结构强度的前提下尽可能控制自重，避免不必要的材料冗余。前后轮采用等径轮组设计，轮组辐条采用交叉编法，能够均匀承载骑行过程中的径向与侧向载荷，轮圈的宽度适配常规城市通勤轮胎，兼顾滚动阻力与路面缓冲性能。传动部分采用单速牙盘搭配飞轮的结构，省去了变速机构的复杂组件，既降低了日常维护的频次，也能满足城市平坦道路的骑行传动需求，牙盘外侧加装全包式链罩，避免骑行过程中裤脚接触链条沾染油污，

　　这一细节设计完全贴合日常通勤的使用痛点。车把采用适中宽度的直把搭配小幅后掠角度，能够让骑行者保持相对直立的坐姿，减少长时间骑行的腰背部负担，车把的安装高度经过人机工程校核，适配多数普通身高使用者的操控习惯。鞍座采用宽面软垫设计，支撑范围覆盖坐骨承压区域，缓解短途通勤骑行的局部压力，鞍座的安装高度可通过座管夹快速调节，适配不同腿长的使用者。制动系统采用夹式刹车结构，刹车块与轮圈的接触位置、刹车手柄的握距都在建模过程中预留了调节余量，保证制动过程的线性与可靠性。整车的外形尺寸在建模时严格参考常规通勤自行车的通行边界，整车长度控制在1.7米以内，宽度不超过车把的0.6米范围，能够顺利通过城市非机动车道、小区单元门、电梯等常规通行空间，

　　停放时占用空间与常规民用自行车一致，适配现有公共自行车停放架的尺寸要求。挡泥板的覆盖范围延伸至轮组下半部分的切线位置，能够有效阻挡雨天骑行时路面泥水的飞溅，前后挡泥板的安装支架与车架预留安装位完全匹配，不需要额外对车架进行打孔改装。脚踏采用防滑平面设计，表面的防滑凸起能够在普通鞋履踩踏时提供足够摩擦力，避免骑行过程中脚滑脱踏。整车所有连接部位的紧固件规格都采用通用标准件，后续维修更换配件时不需要特殊定制，降低全生命周期的使用成本。在建模过程中，所有转动部件都预留了合理的装配间隙，比如车轮与车架前叉、后叉的间隙，牙盘与车架下管的间隙，转向过程中车把与车架、前轮的干涉检查都经过反复验证，保证所有活动部件在全行程范围内都不会出现结构干涉。
