汽车传动系统单片式离合器结构设计

项目分类:汽车 发布时间:2022-03-28 ID:598853
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计
  • 汽车传动系统单片式离合器结构设计

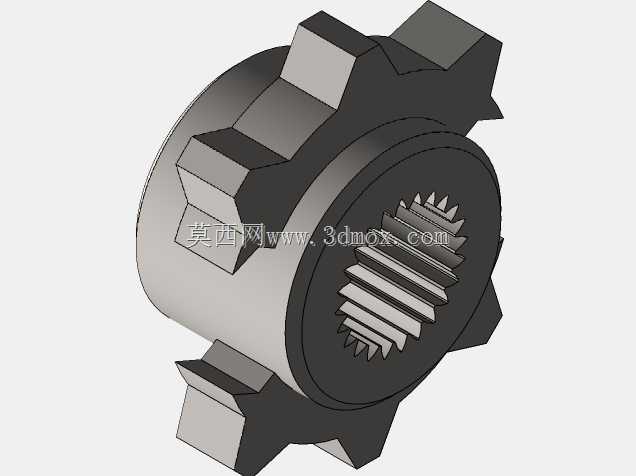

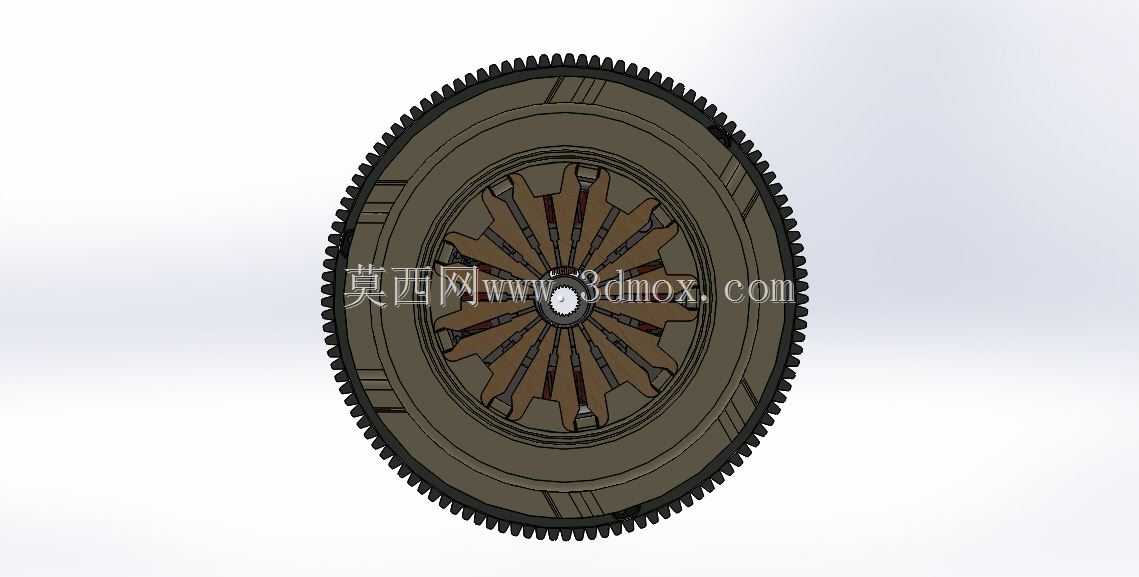

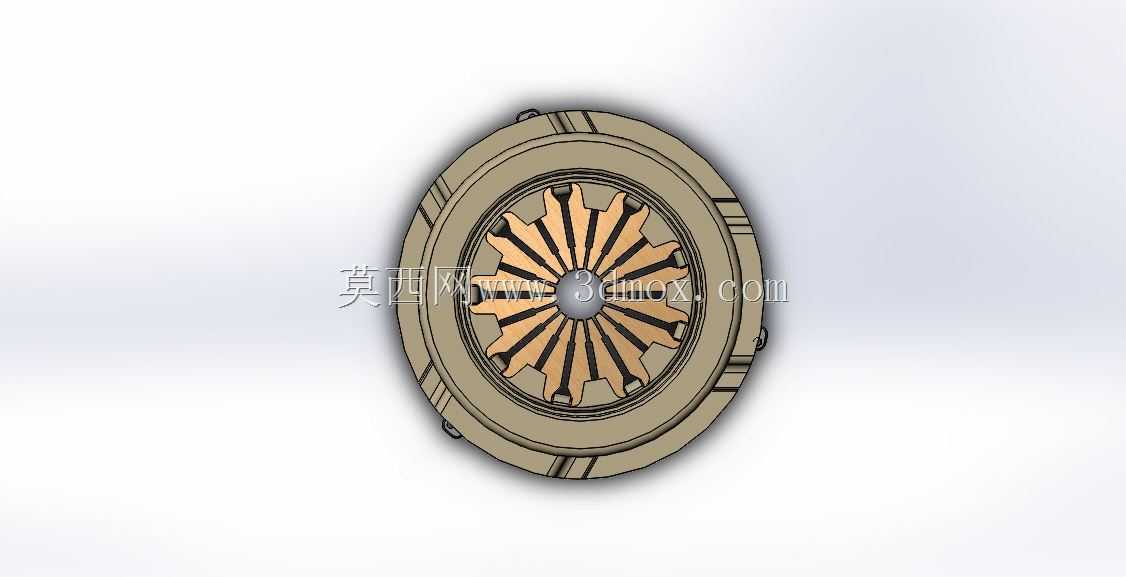

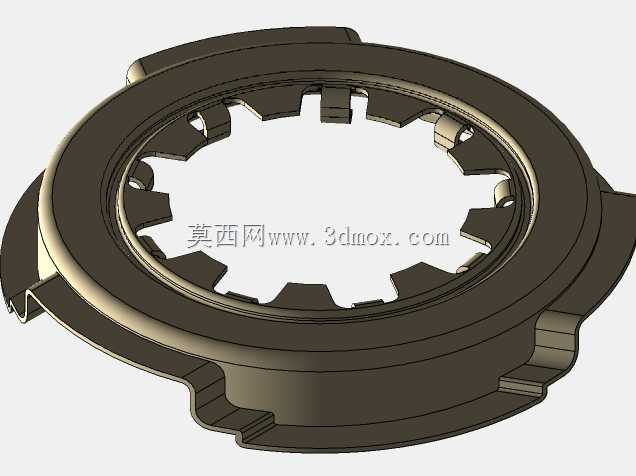

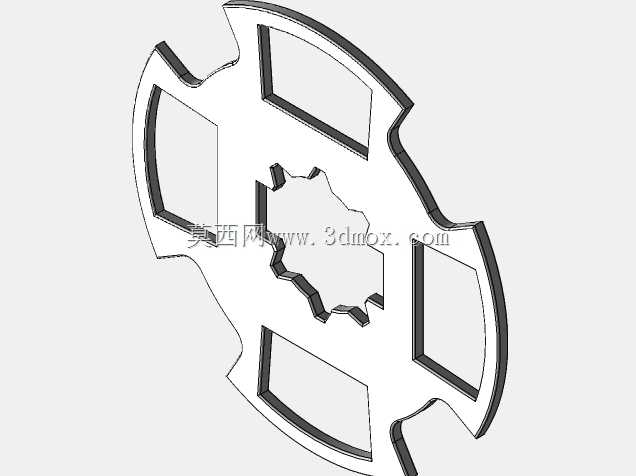

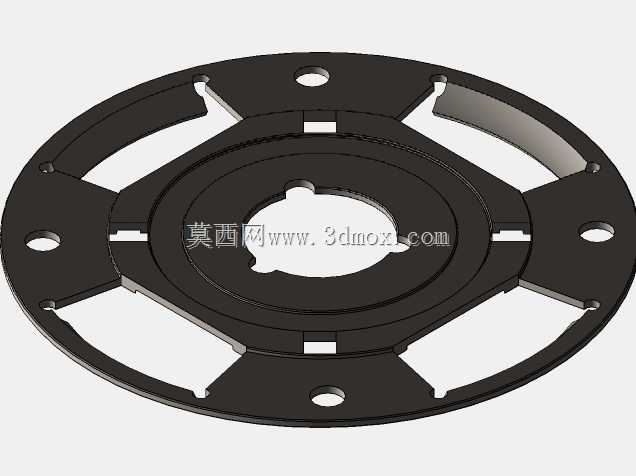

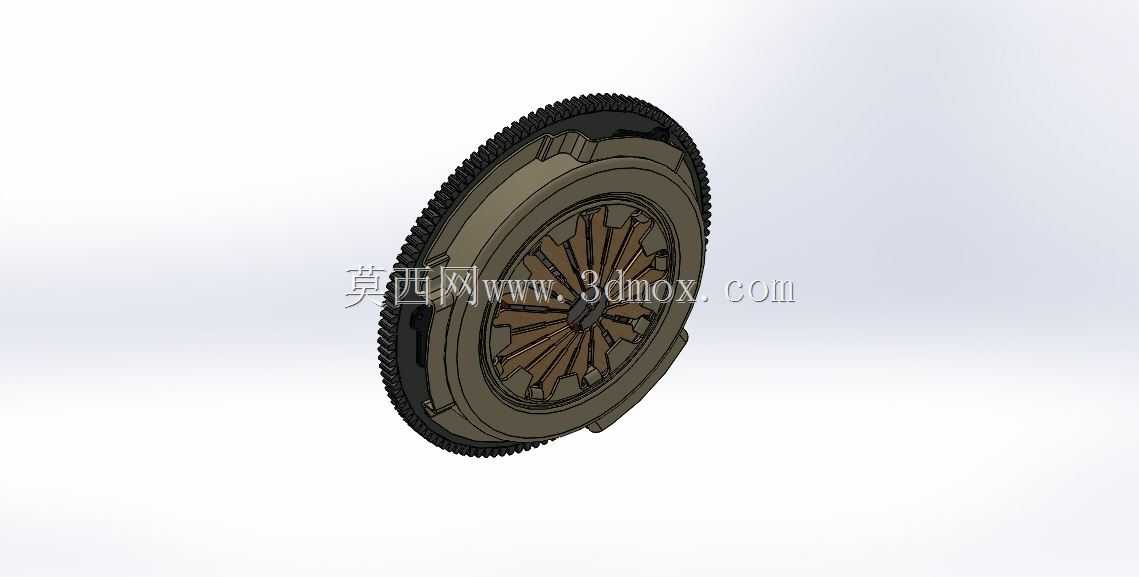

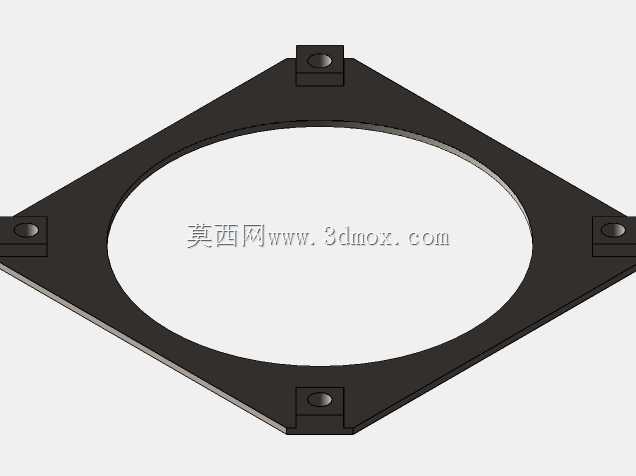

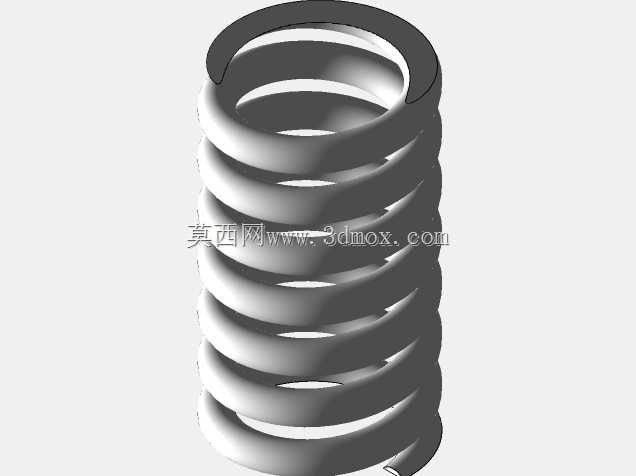

  在燃油车及部分混动车型的传动链路中,单片式离合器是布置在发动机飞轮与变速器输入轴之间的核心传力部件,日常行驶中频繁的起步、换挡操作,都需要依托该部件完成动力的接合与切断动作,其结构合理性直接决定整车换挡平顺性、传动效率与部件使用寿命。从实际装车场景来看,这类单片离合器普遍适配排量1.0L-2.5L区间的家用乘用车,安装时压盘总成通过周向均布的螺栓固定在发动机飞轮端面,摩擦片总成通过内花键与变速器输入轴形成滑动配合,可沿轴向做短距离位移,分离轴承则布置在膜片弹簧小端一侧,与离合器分泵的推杆直接联动。设计过程中首先要匹配发动机的最大输出扭矩,通常预留1.3-1.6倍的扭矩储备系数,避免大扭矩输出工况下出现摩擦片打滑烧蚀的问题;

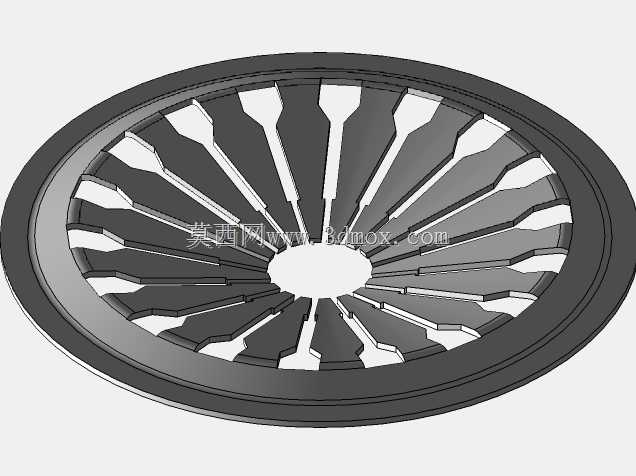

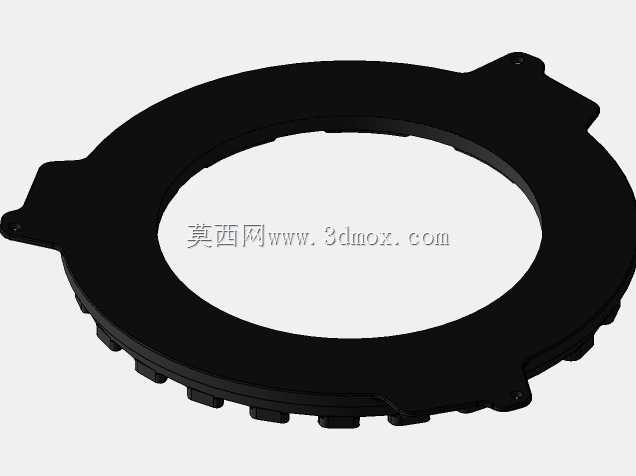

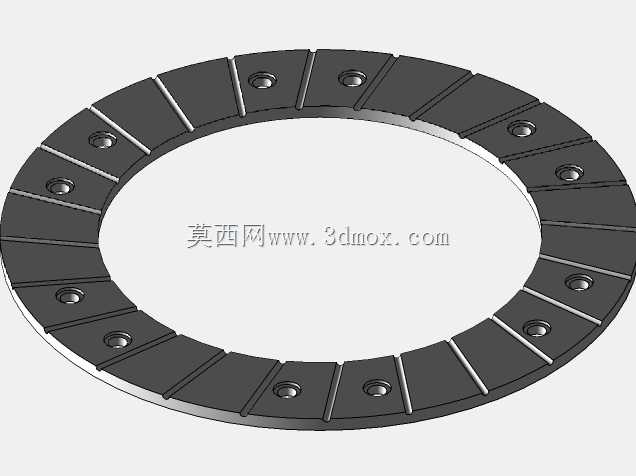

  膜片弹簧的杠杆比需要经过反复校核,既要保证接合状态下压盘对摩擦片提供足够的压紧力,减少动力传递过程中的滑磨损耗,也要控制分离踏板的操作力在合理区间,降低驾驶员长时间操作的疲劳感。摩擦片两侧附着的摩擦材料需要兼顾耐高温特性与摩擦系数稳定性,频繁半联动工况下会产生大量摩擦热,材料配方需要保证250℃以内工作温度下摩擦系数波动不超过8%,避免出现接合抖动、动力传递滞后的问题。压盘本体采用灰铸铁材质铸造后做平面精磨加工,平面度公差控制在0.05mm以内,保证与摩擦片的有效接触面积不低于理论面积的90%,减少局部偏磨导致的早期失效。膜片弹簧采用优质弹簧钢板冲压成型后做热处理强化,分离指端的硬度控制在HRC45-50区间,

  既保证长期反复分离动作下的弹性衰减率符合设计要求,也减少分离轴承长期接触造成的指端磨损。从安装边界来看,这类单片离合器的总成轴向厚度通常控制在35-45mm区间,外径根据匹配扭矩不同在200mm-280mm区间浮动,设计时需要预留足够的径向安装空间,避免飞轮壳内部件出现运动干涉;同时要匹配分离轴承的自由行程,通常预留2-3mm的间隙,避免长期接合状态下分离轴承长期受压转动,缩短轴承使用寿命。实际工作过程中,当驾驶员踩下离合器踏板,传动机构推动分离轴承前移,压迫膜片弹簧分离指端以支撑圈为支点转动,压盘在膜片弹簧的带动下向后位移,摩擦片失去压紧力,发动机与变速器之间的动力传递被切断,此时可以顺畅完成挡位切换;缓慢松开踏板时,

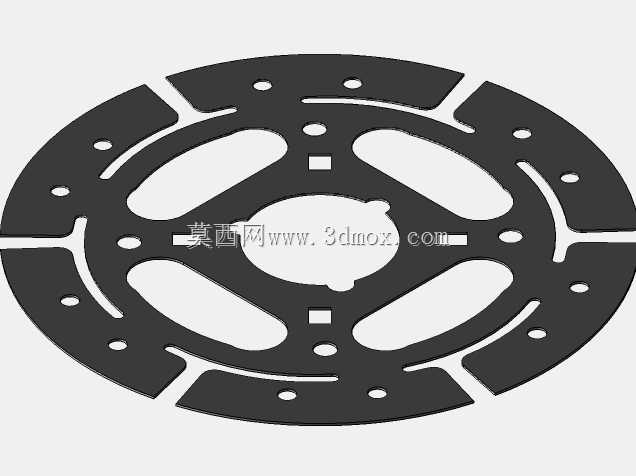

  膜片弹簧逐渐恢复形变,推动压盘逐步压紧摩擦片,动力从飞轮经压盘、摩擦片传递到变速器输入轴,过程中通过控制压紧力的增长速率,实现动力的平顺接合,避免整车起步出现闯动。此外,离合器总成上设计的周向传动片,既可以传递压盘的输出扭矩,也能保证压盘轴向位移过程中的对中精度,减少高速旋转状态下的动不平衡量,通常总成装配完成后需要做动平衡校验,剩余不平衡量控制在允许范围内,避免高转速工况下出现传动系统抖动、异响的问题。
