商用车悬架用多片式钢板弹簧结构设计

　　在轮式商用车、非道路工程车辆的悬架系统设计中，钢板弹簧是承担承重与缓冲功能的核心弹性部件，区别于螺旋弹簧、空气弹簧等弹性元件，多片叠合的钢板弹簧结构兼具导向与阻尼的复合作用，无需额外设置复杂的导向机构即可传递车轮与车架之间的各向力与力矩，在重载工况下的可靠性表现远优于其他类型弹性元件，因此长期以来都是中重型载货汽车、低速农用车辆、工程作业车辆悬架系统的首选弹性部件。

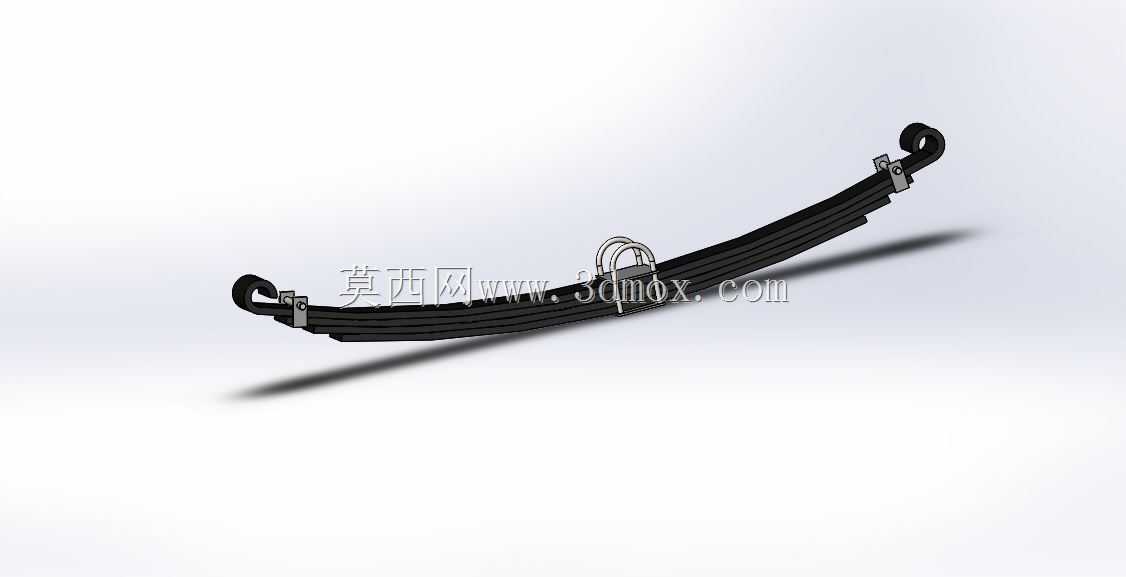

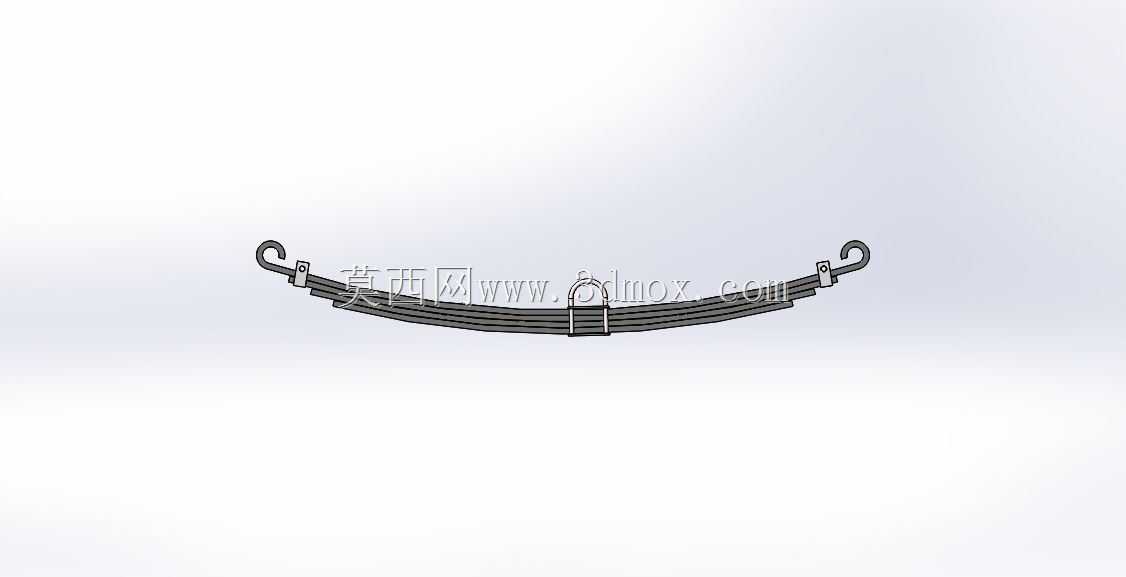

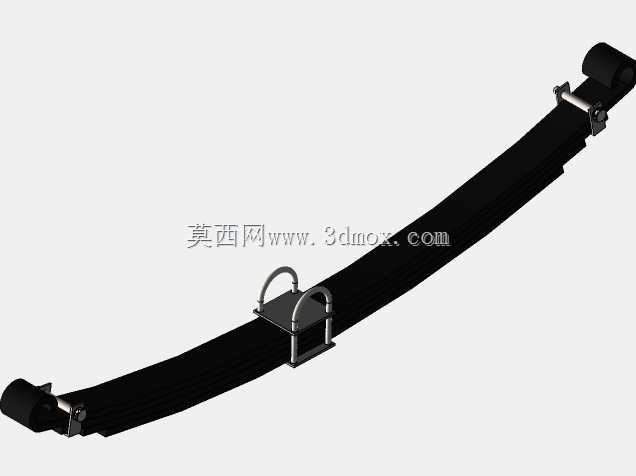

　　本次设计的多片式钢板弹簧采用不等长合金弹簧钢片叠合结构，主片两端卷制铰接孔，用于匹配车架端的吊耳与固定销安装位，安装时通过U型螺栓将弹簧中部与车桥刚性固定，两端铰接结构可在弹簧受力变形时自适应调整长度，避免运动干涉。设计过程中首先根据目标车型的额定轴荷、动载系数确定弹簧的总刚度，再通过各片钢板的长度、厚度、曲率半径匹配，实现等应力梁的受力分布，让每一片钢板在最大动载工况下的应力水平趋近材料许用应力上限，在保证承载能力的前提下尽可能降低总成自重。

　　从安装边界来看，主片两端卷耳的同轴度公差控制在0.2mm以内，保证安装后铰接销的转动顺畅性，避免偏磨导致的早期失效；弹簧总成的弧高根据空载、额定载荷下的静挠度要求匹配，保证车辆在不同载荷状态下的行驶平顺性；各片钢板之间设置有减磨垫片，减少片间相对滑动产生的磨损与异响，同时在叠合结构中部设置中心定位螺栓，保证各片钢板在装配与受力过程中不会发生横向错位。

　　实际应用场景中，这类钢板弹簧除了承担垂直方向的载荷缓冲，还需要传递车辆起步、制动时的纵向力，以及转向时的横向力，因此在设计时对主片卷耳部位做了局部加强处理，避免交变应力集中导致的卷耳断裂故障；弹簧的刚度特性设计为渐变刚度，在空载工况下仅主片与少数副片参与受力，刚度较低保证平顺性，重载工况下所有簧片全部接触贴合，刚度提升以匹配大载荷需求，兼顾了空载行驶舒适性与重载承载能力。建模过程中对每一片簧片的曲率、倒角、安装孔位都做了精确还原，可直接用于悬架系统的运动干涉校核、有限元受力仿真分析，也可作为同类产品改型设计的基础参考模型，帮助结构设计人员快速完成悬架弹性元件的选型匹配与结构优化。
