深沟球滚动轴承三维结构设计

　　在各类旋转传动设备中，这类滚珠轴承是应用覆盖范围极广的基础支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力机具的旋转部位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在极低水平，同时承担径向载荷与部分双向轴向载荷，避免轴件与安装基座直接接触产生剧烈磨损，大幅延长整套传动结构的使用寿命。

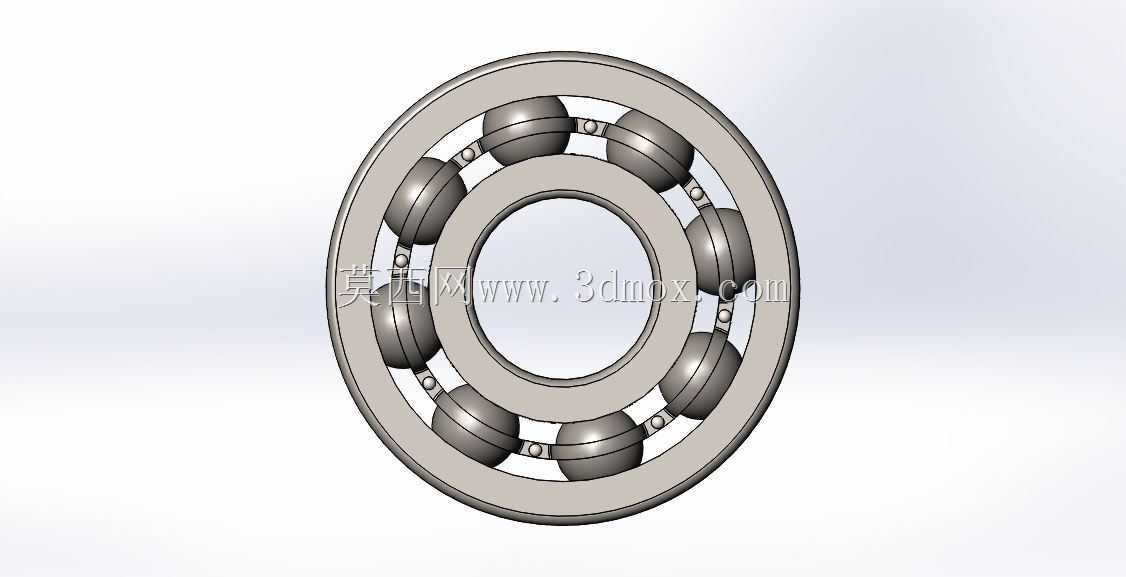

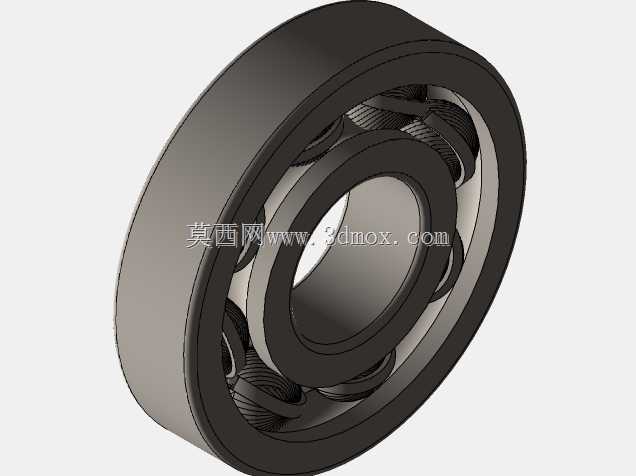

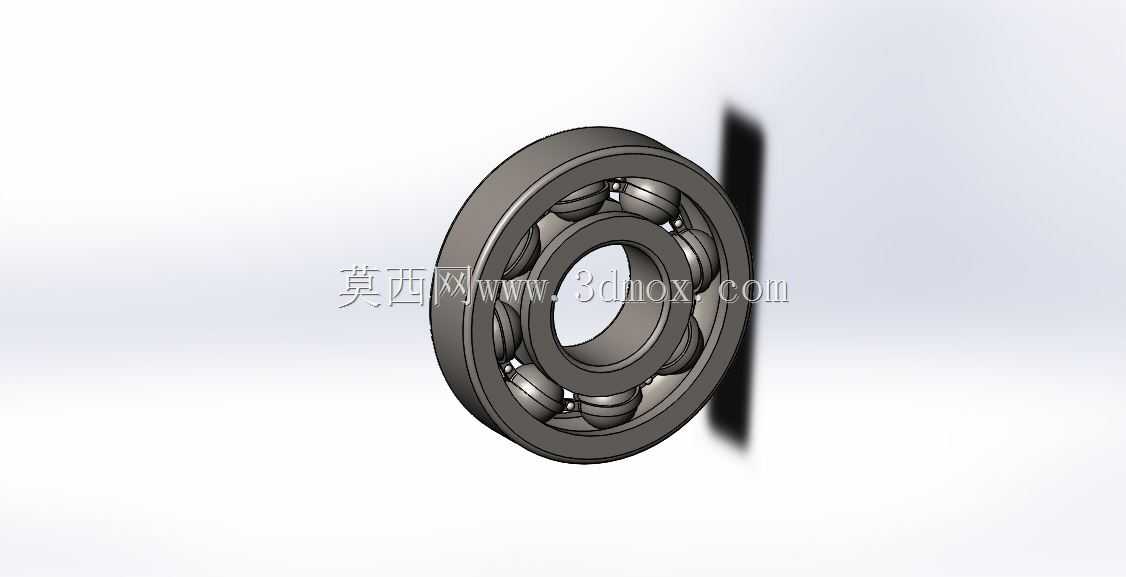

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的核心组成：包含带弧形滚道的内圈、外圈，均匀排布在滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚珠间直接接触摩擦的保持架。设计过程中需要严格匹配滚道的曲率半径，确保滚珠与内外圈滚道的接触角处于合理区间，既保证载荷传递的均匀性，也避免运转过程中出现卡滞、窜动的问题。保持架的兜孔间隙需要经过反复校核，既要给滚珠留出足够的运转自由度，也要限制滚珠的轴向偏移量，防止高速运转时滚珠脱出滚道。

　　在安装边界与尺寸适配层面，这类轴承的选型需要严格匹配轴的配合直径与基座的安装孔位，内圈与转轴通常采用过渡配合或小过盈配合，保证轴旋转时内圈与轴同步转动，避免配合面出现相对滑动磨损；外圈与基座轴承室多采用间隙配合或过渡配合，方便装配拆卸的同时，也能补偿少量的轴系热胀冷缩变形量。模型还原的结构细节完全贴合实际加工要求，内外圈的倒角尺寸、滚道的表面粗糙度预留、保持架的铆接结构都做了准确呈现，能够直接用于装配干涉校验、工况模拟演示，也可以作为非标轴承改型设计的基础参考模板，帮助结构设计人员快速完成轴系支撑部分的方案搭建，减少重复建模的工作量。在实际设备运维中，这类轴承的安装需要注意清洁度控制，避免硬质杂质进入滚道造成压痕，同时匹配对应标号的润滑脂填充，保证长期运转的可靠性。
