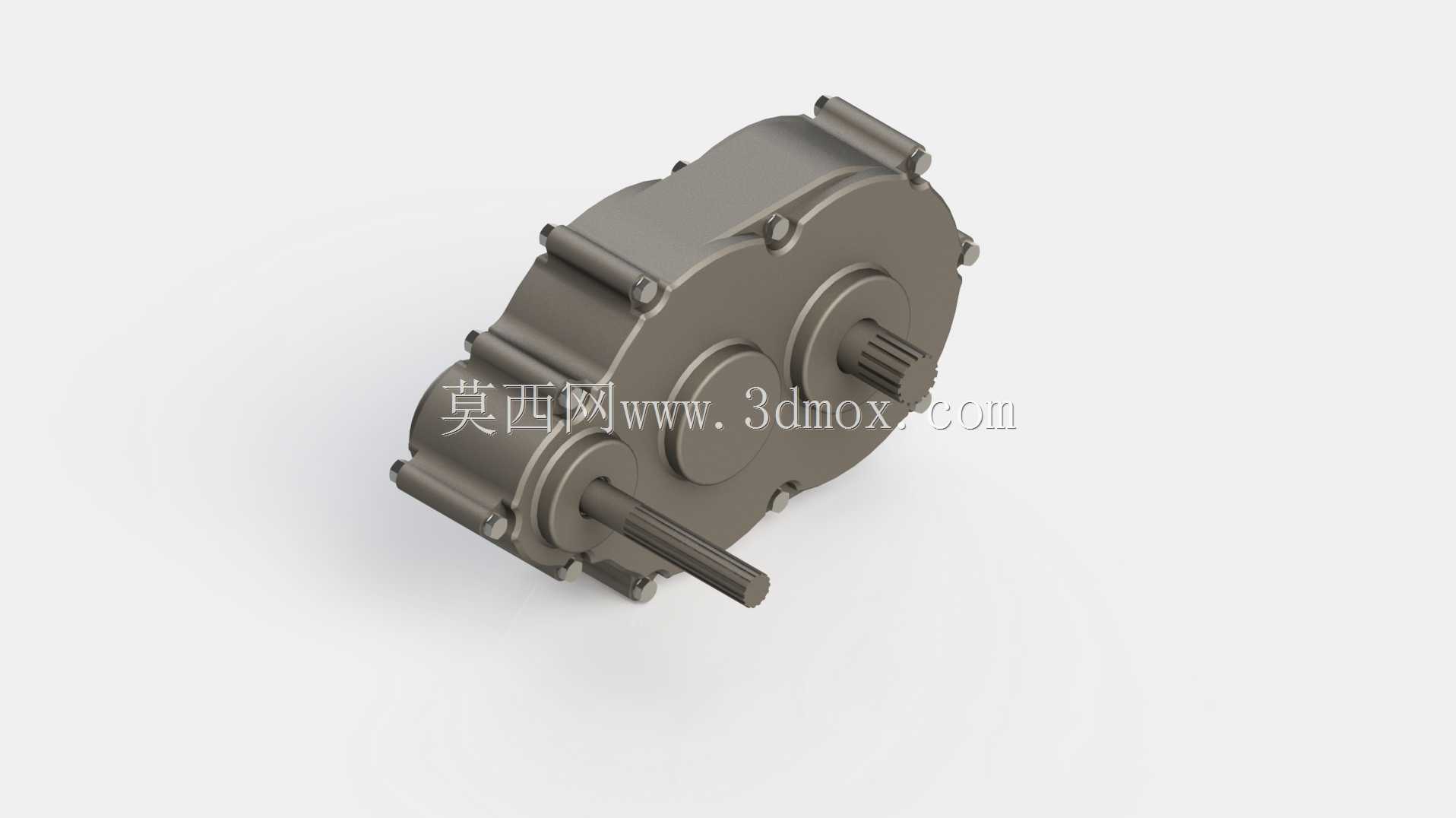

装配减速比8.2:1两级齿轮减速箱结构

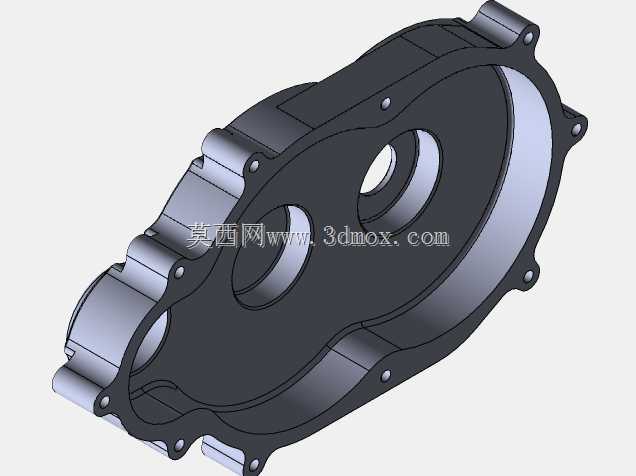

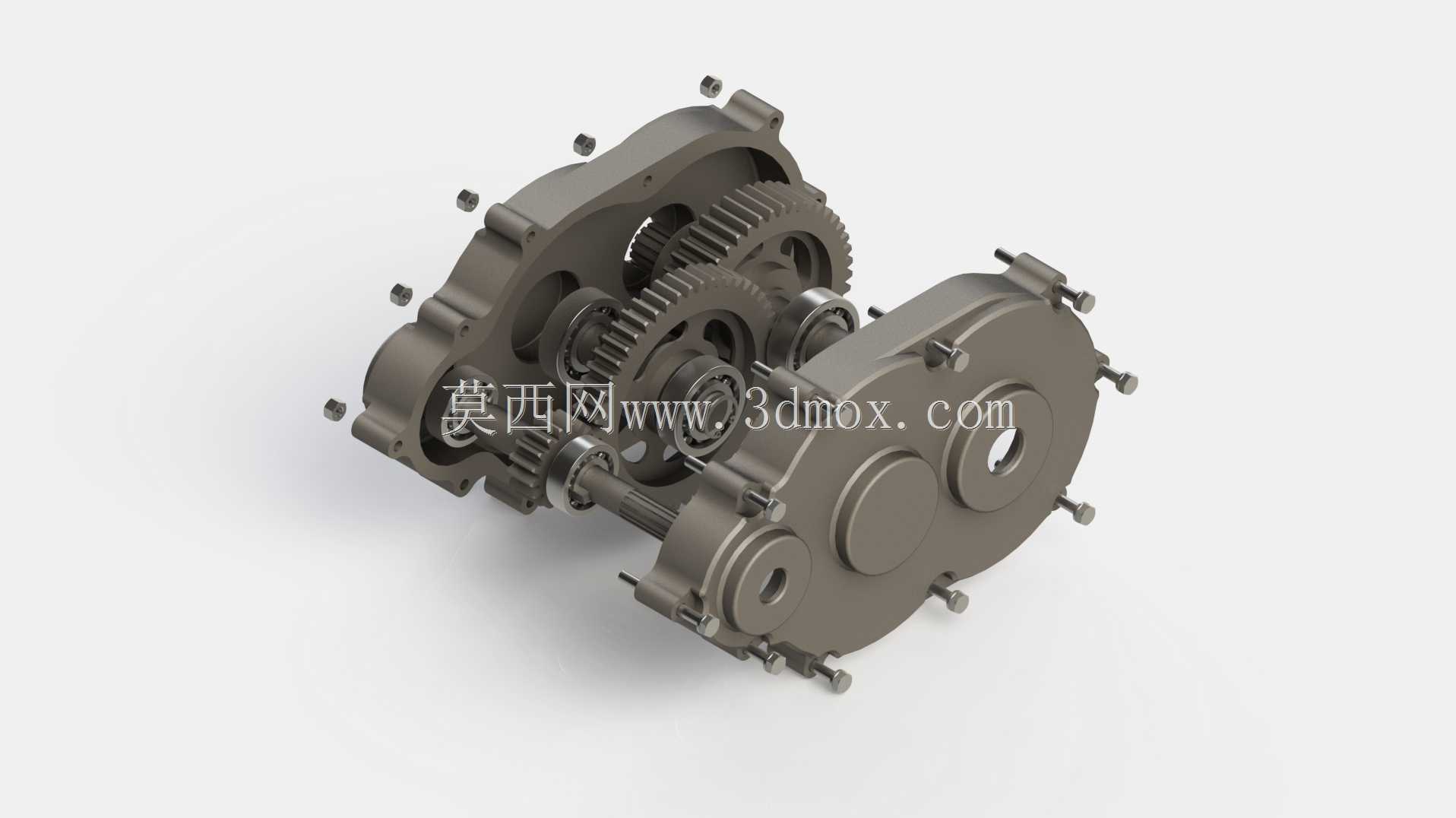

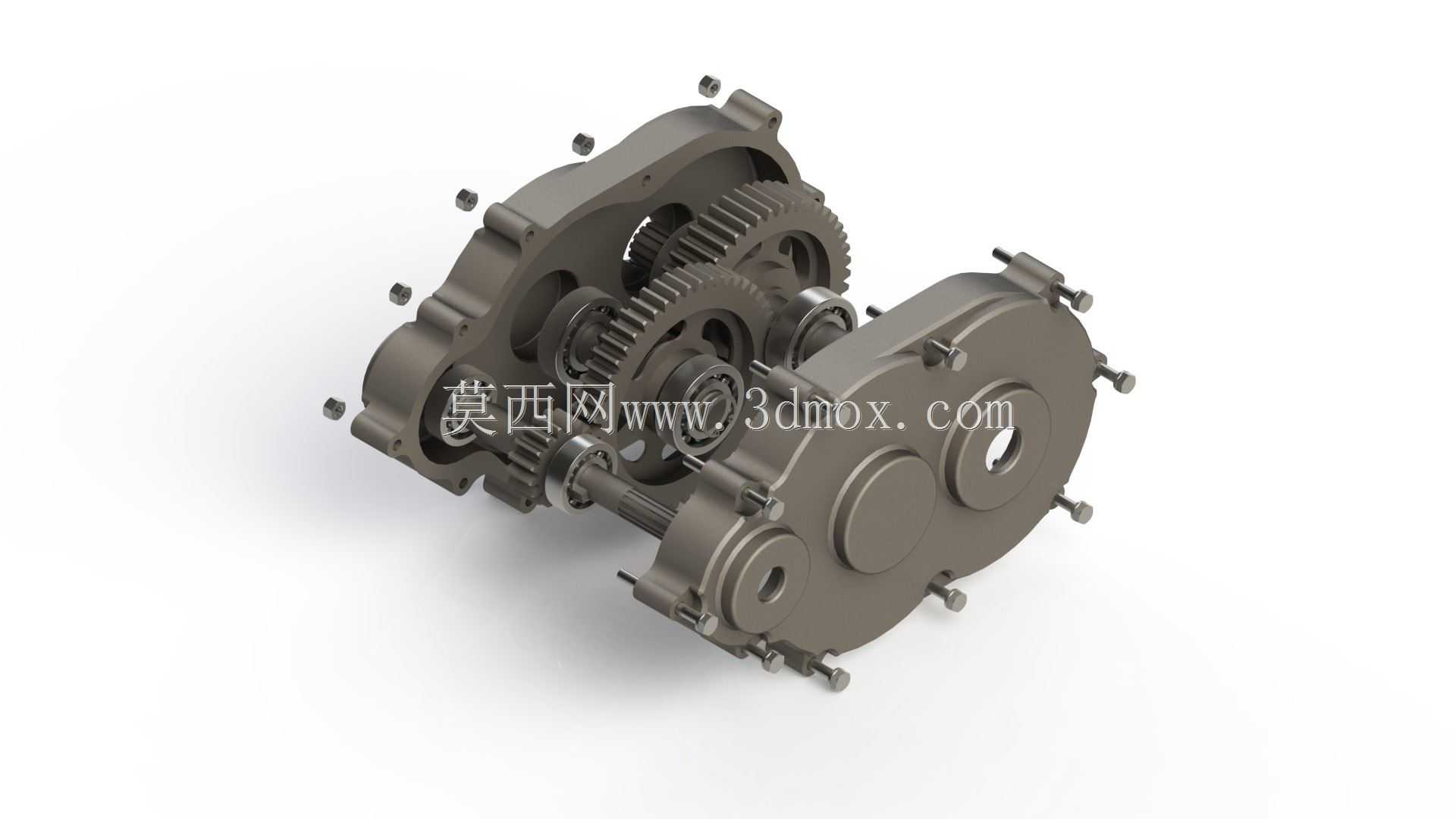

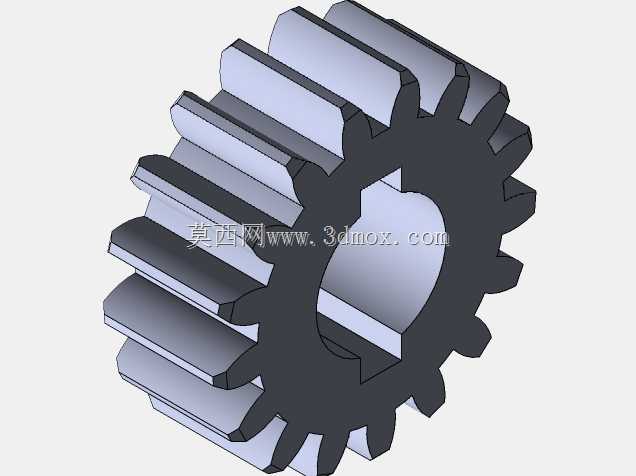

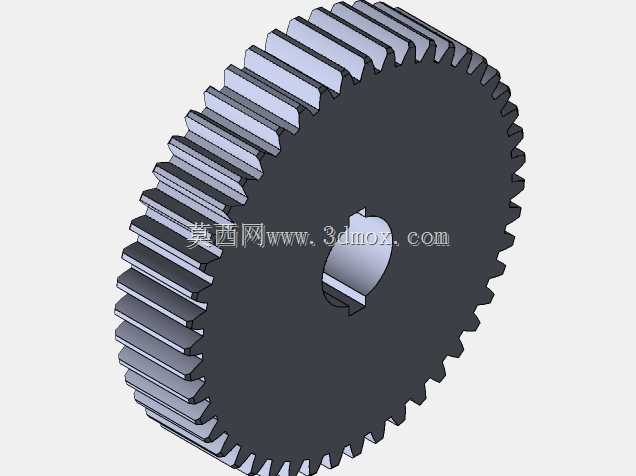

　　这款两级减速箱采用定轴齿轮传动布局，总传动比设定为8.2:1，可适配多数中小功率动力输入场景，在轻工输送、小型自动化生产线、非标设备动力单元中都能见到同结构产品的应用。从结构布局来看，输入轴与输出轴采用平行轴排布，箱体内设置两级圆柱齿轮啮合副，高速级采用小模数斜齿齿轮降低传动噪音，低速级采用直齿大模数齿轮承载输出扭矩，齿轮参数经过配凑计算，既保证总减速比符合设计要求，也兼顾了各级齿轮的齿面接触强度与齿根弯曲强度余量。箱体采用剖分式结构，沿齿轮轴线所在平面拆分，合箱面设置定位销孔保证装配同轴度，箱体侧壁预留轴承安装孔位，输入输出轴端设置密封槽适配骨架油封，避免润滑油渗漏同时阻挡外界粉尘进入箱体内部。安装边界方面，

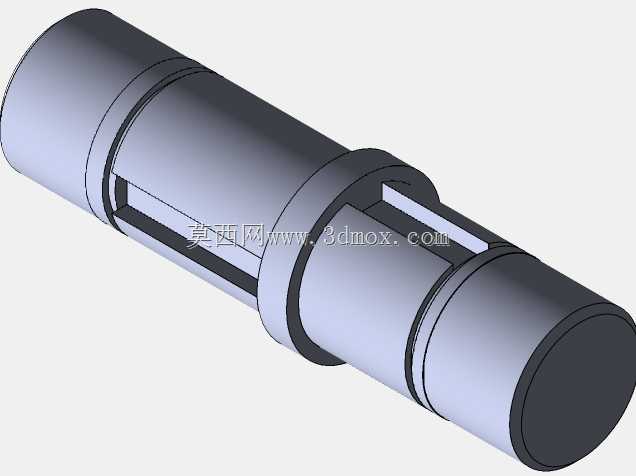

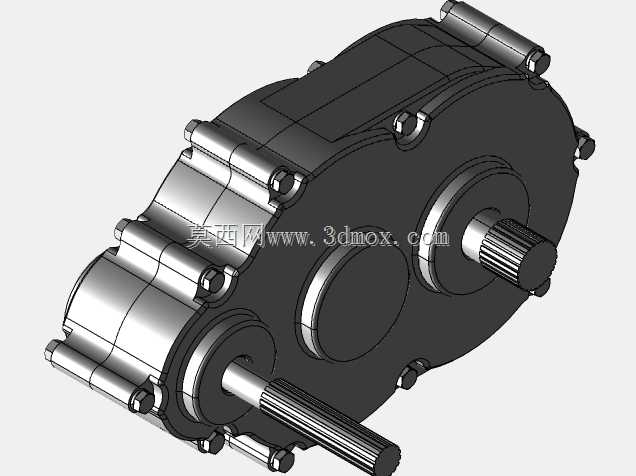

　　箱体外侧分布多个带安装凸台的螺栓孔，可直接通过螺栓固定在设备安装基座上，输入轴端可通过联轴器对接伺服电机、步进电机或小型内燃机动力输出端，输出轴可通过键连接对接链轮、带轮或执行机构主轴，安装时需保证输入输出轴与对接部件的同轴度误差控制在允许范围内，避免额外径向力缩短轴承与齿轮的使用寿命。设计过程中优先考虑了传动效率与维护便捷性，箱体内腔预留足够的储油空间，可采用飞溅润滑方式对齿轮啮合面、轴承滚动体进行润滑，无需额外设置强制润滑回路，降低了配套成本，箱体下部设置油塞孔，可定期更换箱体内润滑油，上部设置透气帽平衡箱体内外气压，避免长期运行后箱体内压力升高导致密封件失效。齿轮啮合侧隙经过合理设定，既可以补偿加工装配误差、

　　热变形带来的尺寸变化，也能在齿面形成稳定润滑油膜，减少传动过程中的冲击与磨损，各级轴系采用深沟球轴承作为支撑，可同时承受径向载荷与少量轴向载荷，适配多数正反转运行工况。在实际选型应用中，可根据输入转速、负载扭矩、运行工况系数核算承载能力，确认轴伸尺寸、安装孔位匹配后即可集成到设备中，相比单级减速结构，该两级布局在相同总传动比下体积更紧凑，齿轮受力更均匀，运行平稳性更优，适合安装空间受限但需要稳定减速增扭的动力传输场景。
