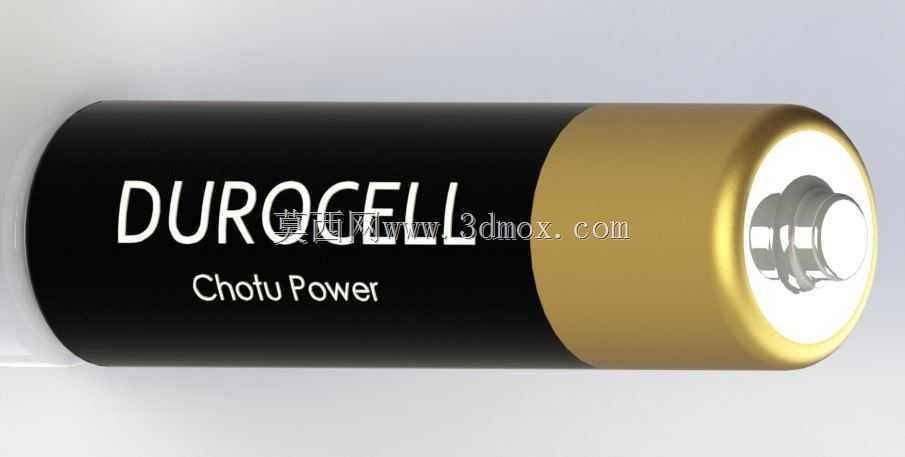

AA规格1.5V干电池外观结构三维建模

　　日常消费电子、小型工控传感节点、便携检测仪器的供电场景中，AA规格圆柱干电池是应用覆盖范围极广的便携供电载体，这类电池的结构建模往往是消费类电子仓设计、电池适配工装开发环节中必不可少的参考基准。做这类标准件建模时，首先要锚定的是通用AA电池的外形安装边界，行业通用的尺寸规范下，这类电池的圆柱主体直径控制在14mm上下，整体含正极凸起的总长度在50mm左右，建模时需要严格卡准这个尺寸公差带，否则后续做电池仓配合时会出现装卡过松导致接触不良，或是过盈量太大无法顺利装入的问题。

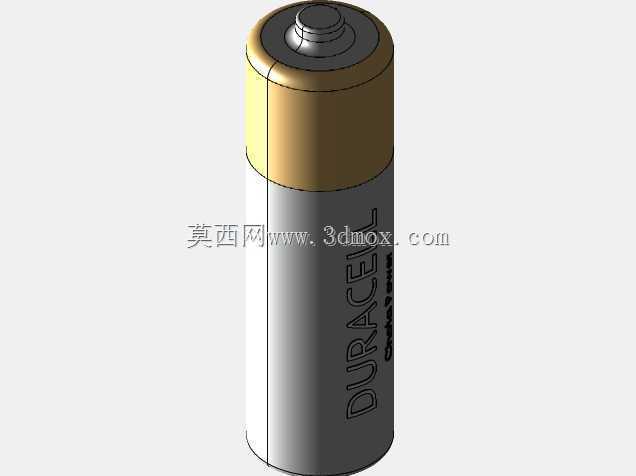

　　从结构拆分来看，这类电池的主体分为三个核心部分：负极端的平整金属底壳、包裹电芯的钢壳外覆绝缘装饰层、正极端的金属凸头与密封绝缘圈。建模时不能只做简单的圆柱拉伸，要还原实际生产中的装配细节：负极底壳与钢壳主体的卷边咬合结构，虽然在外观面看不到，但做电池仓负极弹片配合设计时，这个卷边的圆角尺寸直接影响弹片的接触行程设计；正极凸头不是简单的半球凸起，实际产品中凸头根部有一圈冲压成型的台阶，这个台阶的高度差是和电池仓正极触片的防反接结构匹配的，建模时如果忽略这个台阶，后续做整机防反接验证时会出现反向电池也能装入的设计漏洞。

　　外观层的处理上，电池外覆的PVC绝缘膜不是完全贴死在钢壳表面的，在电池两端的卷收位置会有轻微的褶皱与厚度叠加，建模时给绝缘层预留0.1mm左右的厚度差，能让后续渲染的效果更贴近真实产品质感，也能给做包装设计、电池贴标设备开发的工程师提供准确的外形参考。正极区域的镀金金属端盖，要区分开亮面金属和绝缘密封垫的材质边界，密封垫是嵌在端盖和钢壳之间的，这个位置的尺寸精度直接关系到电池的密封性能，建模时还原这个嵌装结构，能给做电池漏液防护结构设计的人员提供参考。

　　实际工程应用中，这类标准电池模型的使用场景非常多：做手持测温仪、便携万用表这类小型仪器的结构设计时，直接调用准确的电池模型，可以快速验证电池仓的空间余量，提前规避电路板、结构筋位和电池的干涉问题；做电池生产线上的分选、入壳工装设计时，准确的电池外形模型可以用来校核工装夹具的夹持行程，避免夹伤电池外膜或是夹持不稳导致的掉料问题；甚至做儿童玩具的电池仓安全结构设计时，准确的电池尺寸模型可以验证防儿童开启结构的解锁行程是否符合安全规范，避免出现儿童轻易取出电池造成误食的风险。

　　建模过程中还要注意不同品牌AA电池的细微尺寸差异，比如部分高容量碱性电池的正极凸头高度会比普通碳性电池高0.2mm左右，钢壳的壁厚也会有细微差别，这次建模选取的是市面主流碱性AA电池的通用尺寸，兼顾了绝大多数应用场景的适配需求，既可以用来做结构干涉验证，也可以用来做产品宣传渲染的素材使用。在做电池仓的弹片接触仿真时，模型上正极凸头的弧度、负极平面的平面度参数，都可以直接作为接触应力分析的基准面，不需要再额外做尺寸修正。另外，电池表面的标识区域做了平整化处理，方便设计人员根据自身产品需求替换不同的品牌标识、参数标注内容，不需要重新做曲面重构。

　　很多新手工程师做这类标准件建模时，往往只做一个简单的圆柱加半球凸头，忽略了两端的卷边、绝缘垫、台阶这些细节结构，导致后续做结构配合时出现很多尺寸偏差，需要反复修改模型。实际上这类通用标准件的建模，核心就是把实际生产中的装配细节还原到位，让模型能真正支撑后续的结构设计、工装开发、仿真验证工作，而不是仅仅做一个外观相似的示意模型。比如电池负极的底壳，实际是向内凹陷0.1mm左右的，不是完全的平面，这个凹陷结构是为了在电池堆叠存放时减少接触面的摩擦，也能让负极弹片的接触点更稳定，建模时还原这个微小的凹陷，就能让后续的弹片接触仿真结果更贴近实际使用情况。
