勺子成型用多层叠式塑料注射模具结构

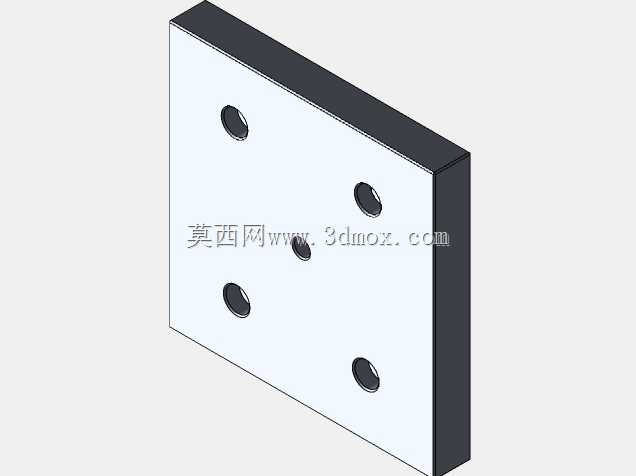

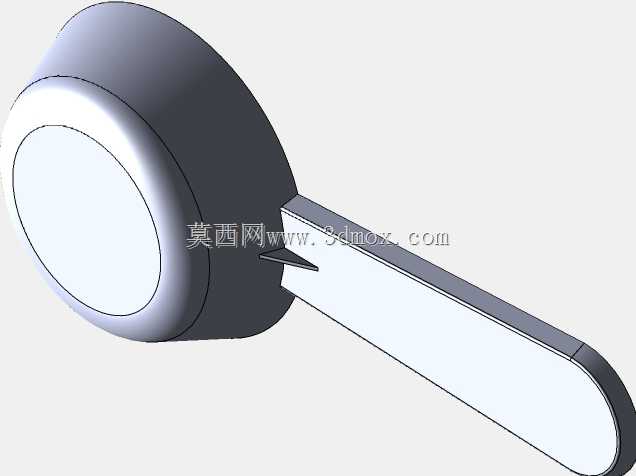

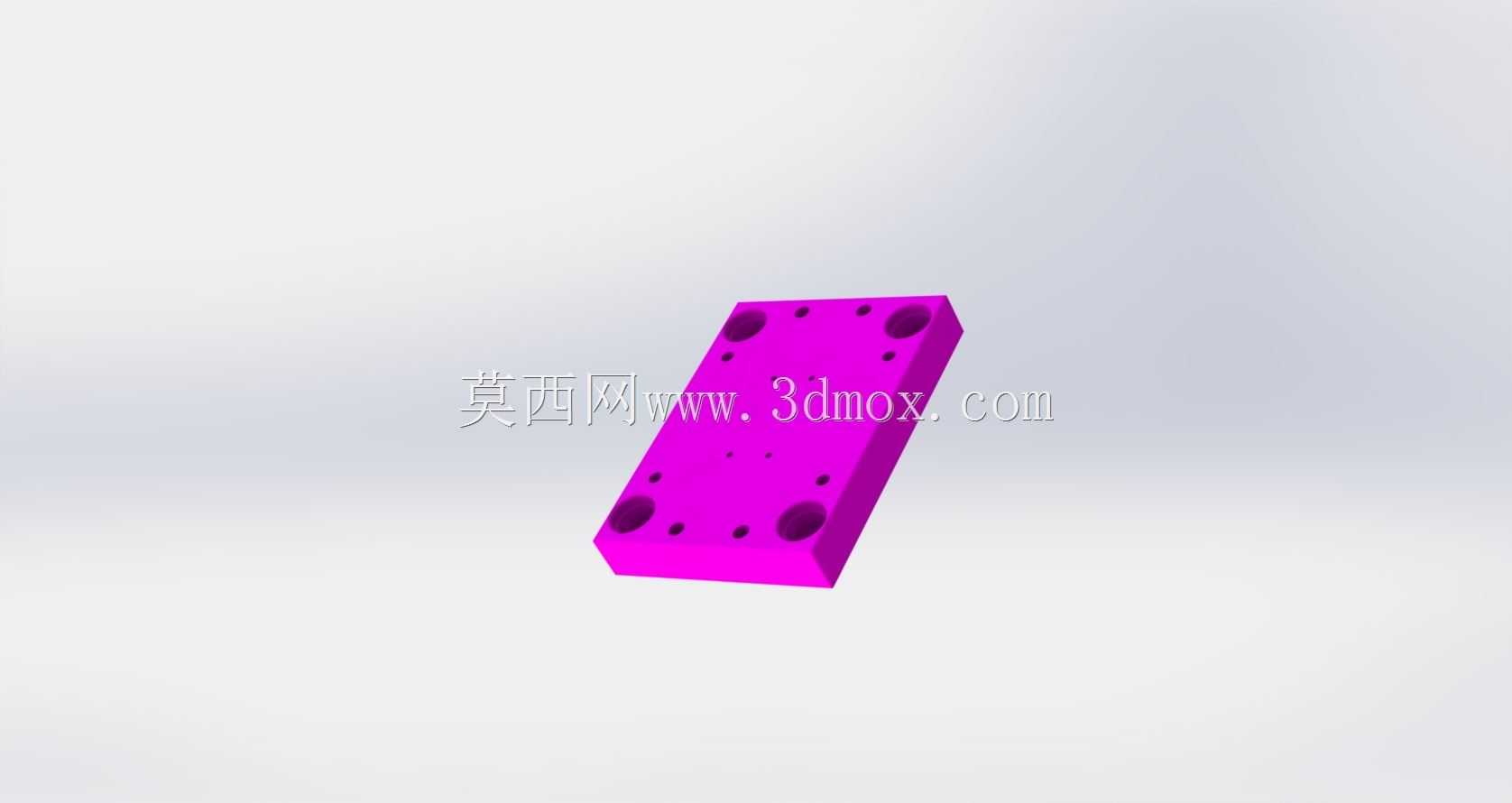

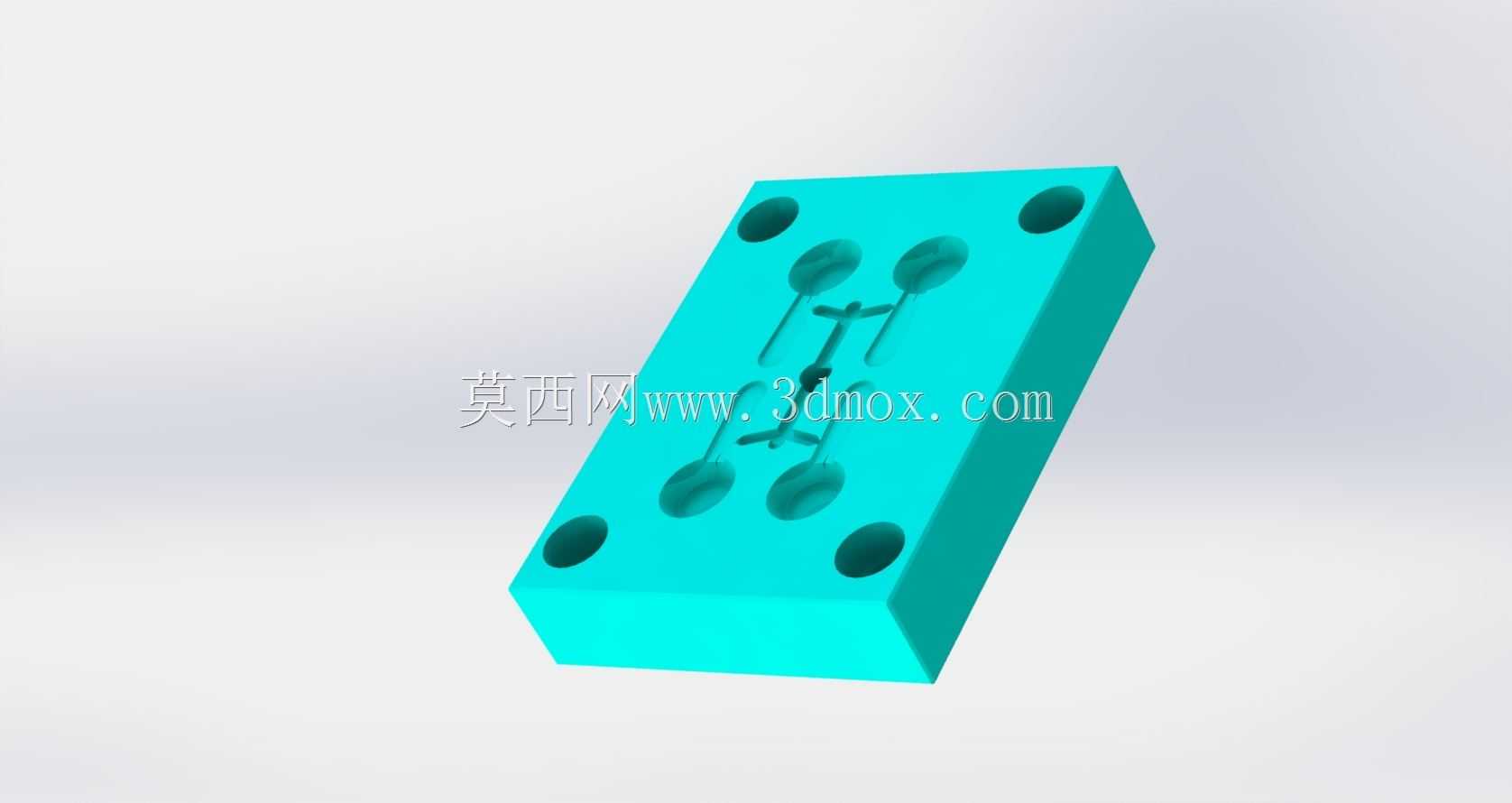

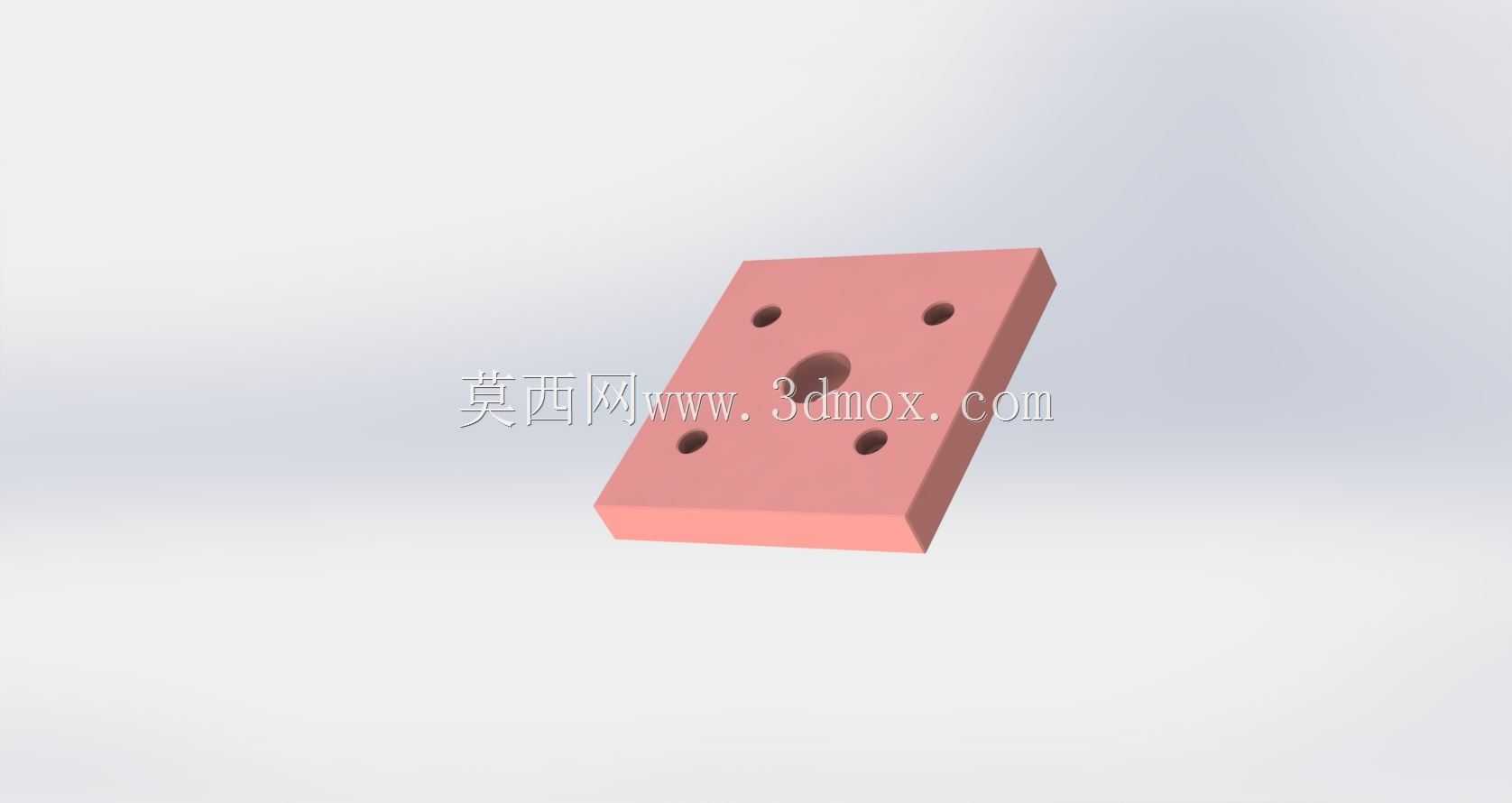

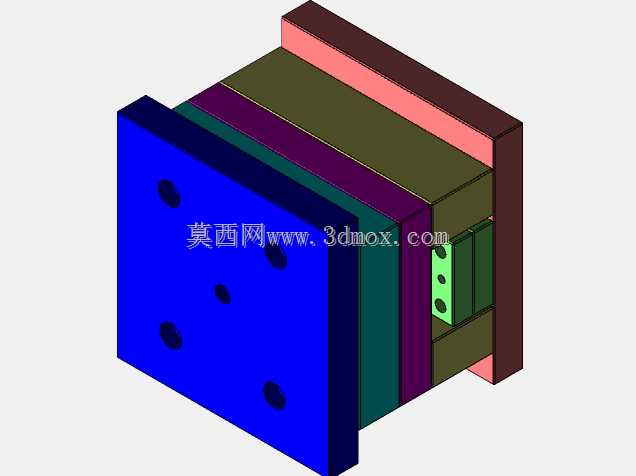

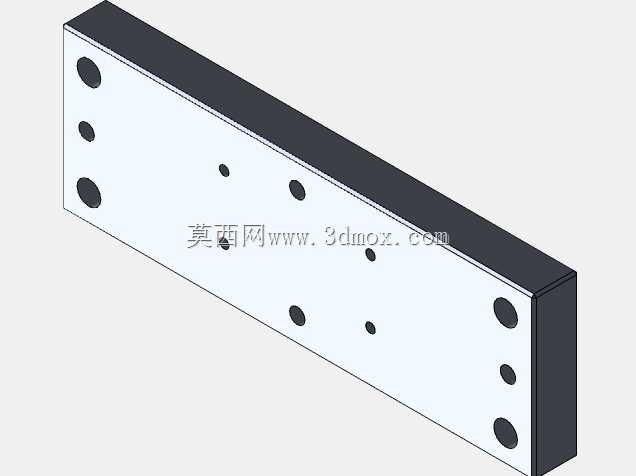

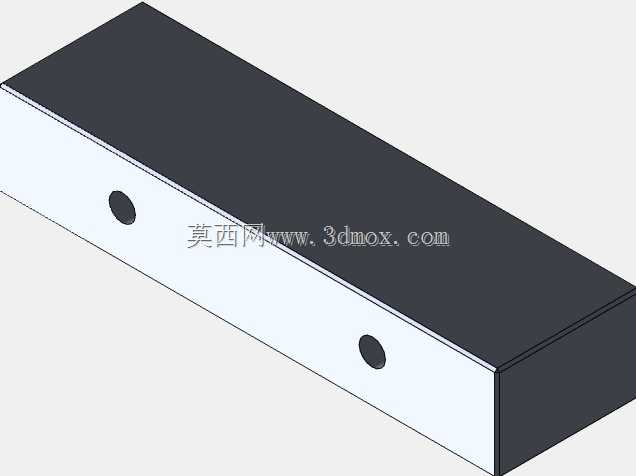

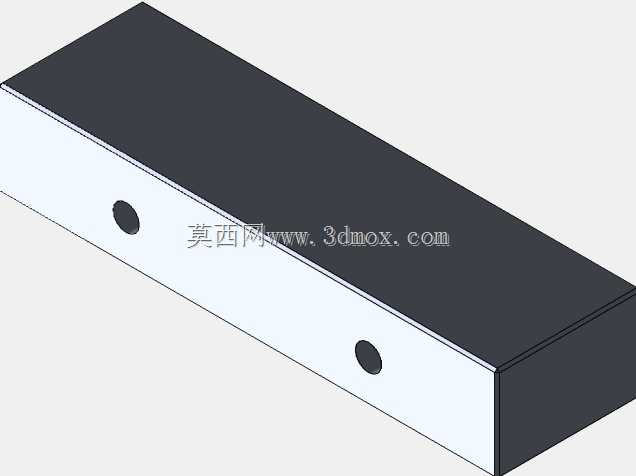

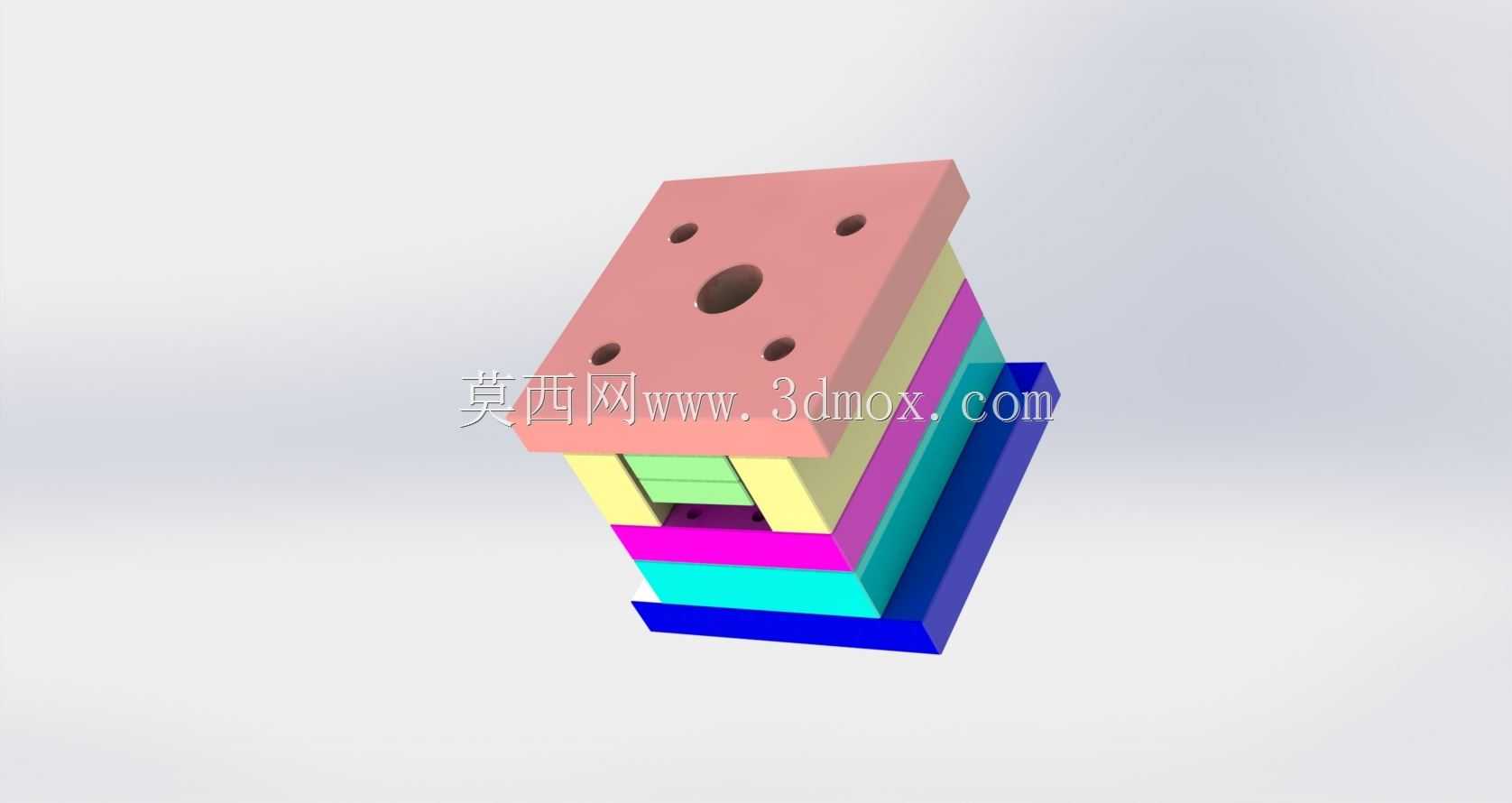

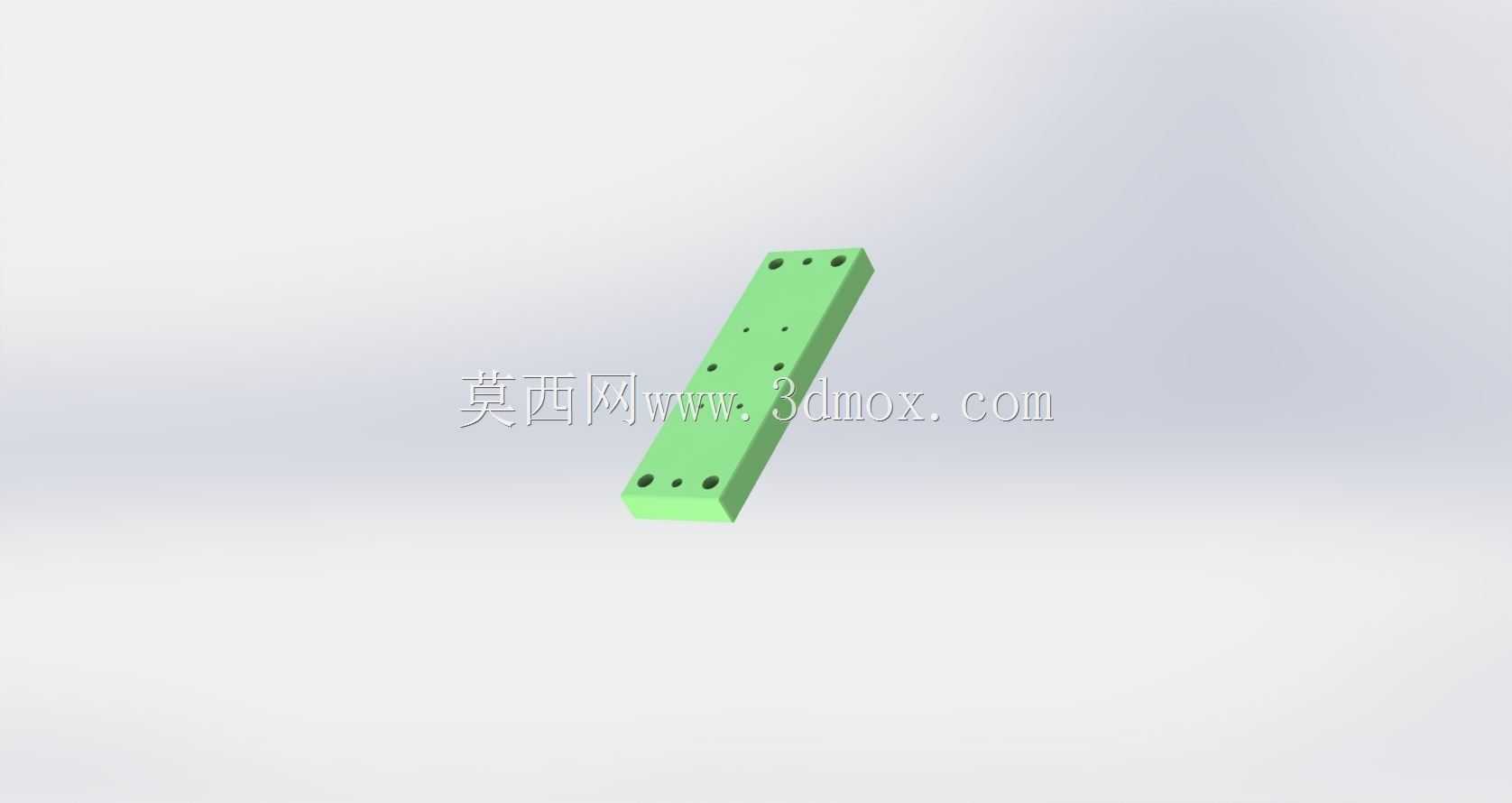

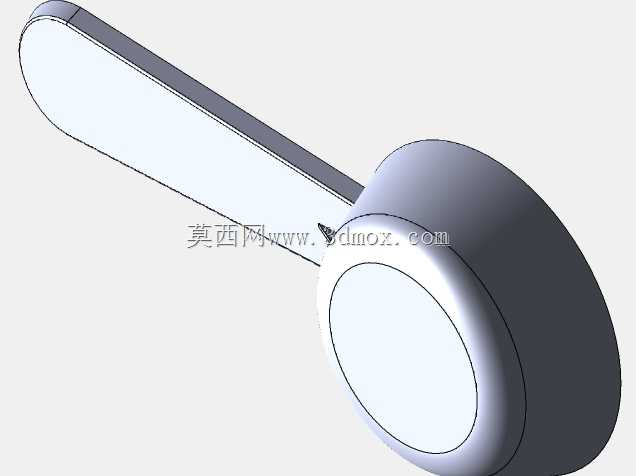

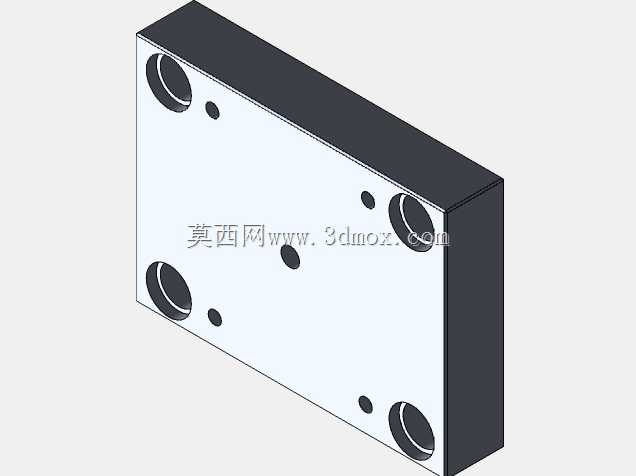

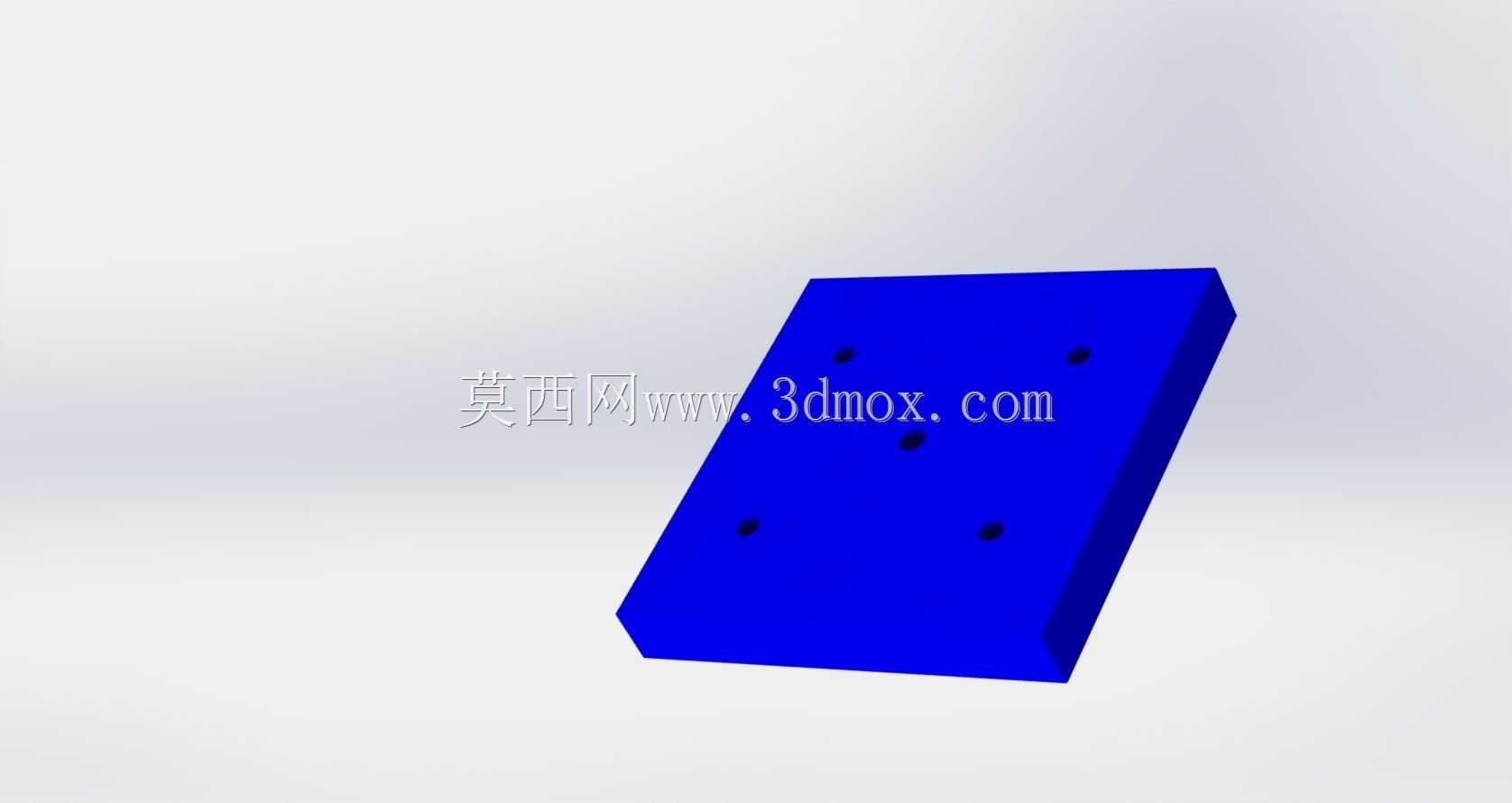

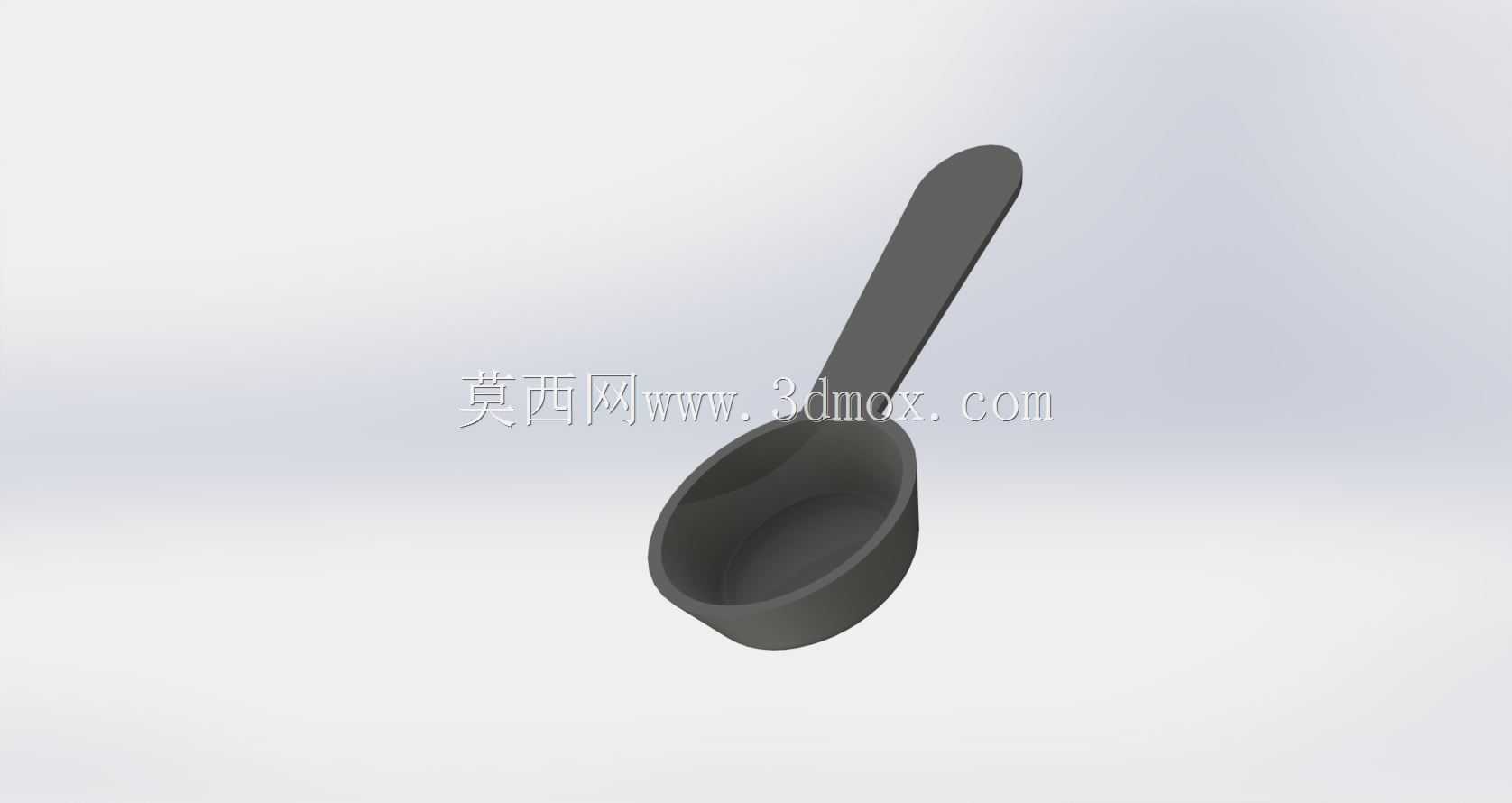

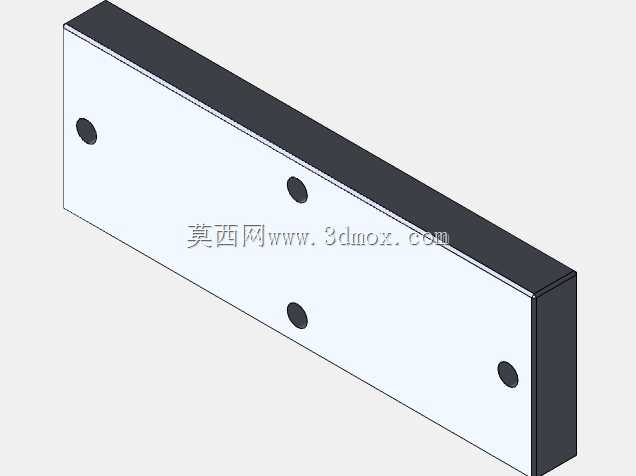

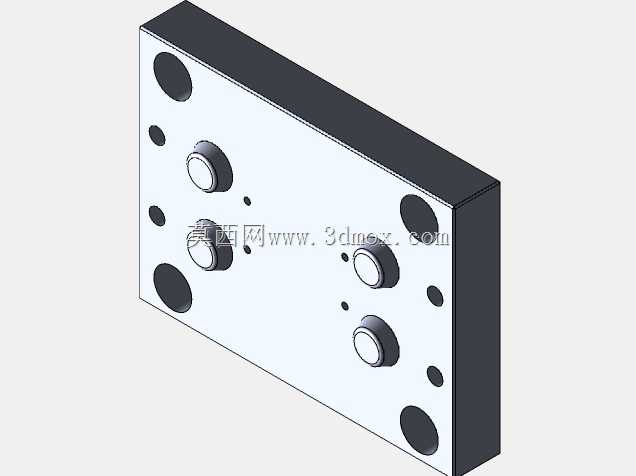

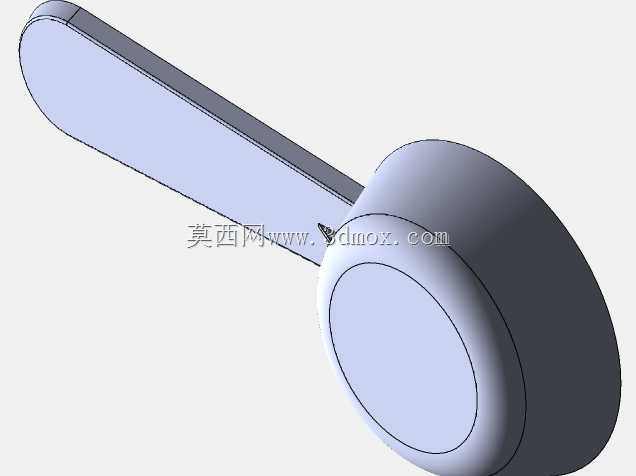

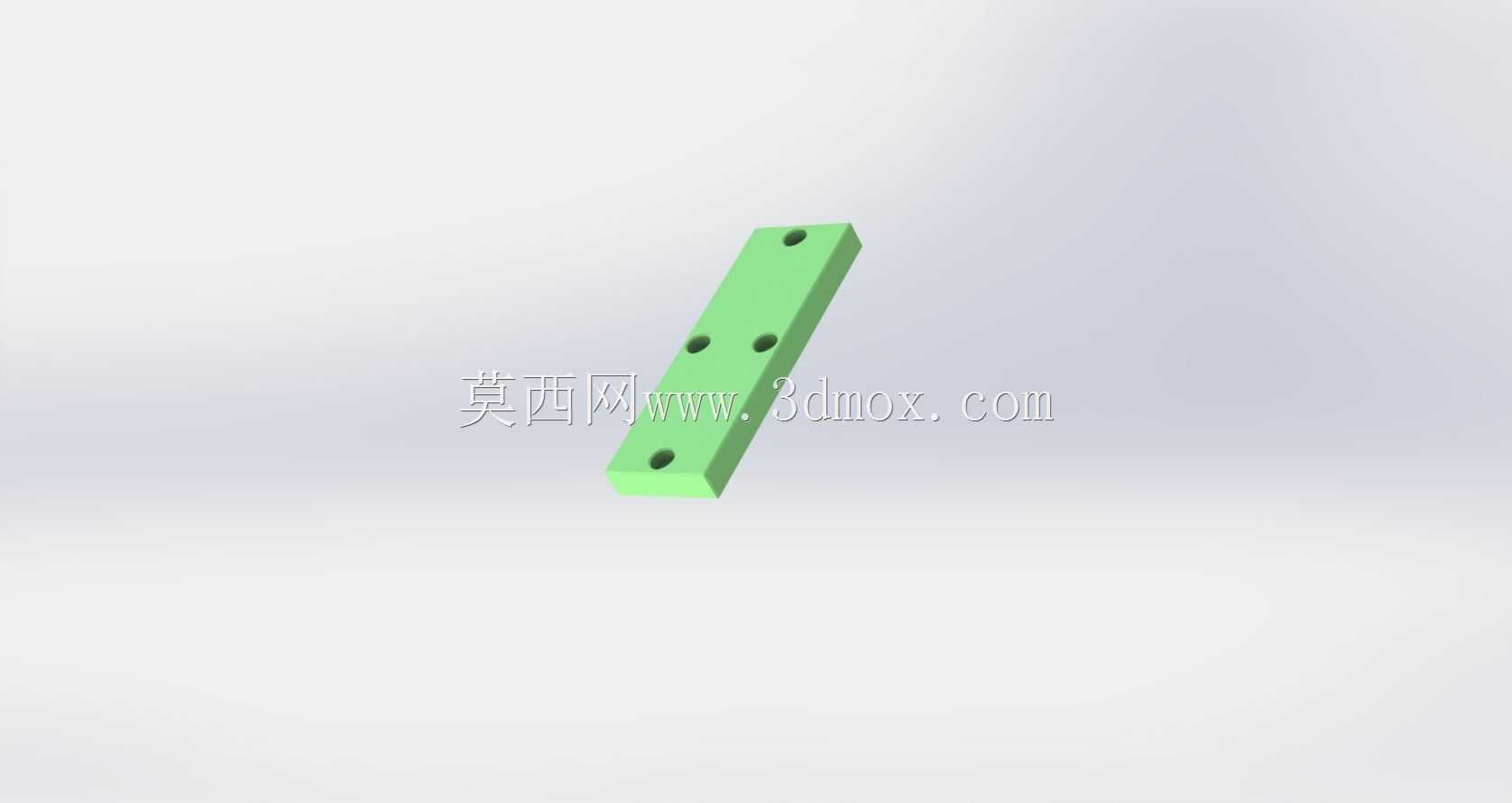

　　这套模具针对餐饮、食品包装领域常用的一次性PP塑料勺、日用餐勺的批量注塑成型需求设计，核心用途是在卧式注塑机上完成塑料勺的熔融注射、保压冷却、开模顶出全流程成型作业，适配常规100-200吨锁模力的通用注塑设备安装使用。从结构布局来看，模具采用标准两板模改良的多层叠式排布，从上至下依次为定位法兰安装面板、热流道/浇口套固定板、型腔固定板、型芯固定板、顶出机构垫板、动模底板，各层板件通过导柱导套实现精准合模导向，合模间隙控制在0.02mm以内，避免成型飞边缺陷。设计过程中优先考虑勺子薄壁结构的填充平衡性，浇口采用侧浇口布局在勺柄末端位置，避免浇口痕迹残留在勺头接触食物的工作面，同时流道截面采用梯形设计，减少熔融塑料的流动阻力，

　　保证PP、PS等常用餐勺原料填充时勺头薄壁区域不会出现缺胶、短射问题。冷却水路围绕型腔、型芯的成型面做环绕排布，水路距离成型面的距离保持在15-20mm的合理区间，保证冷却均匀性，将单模成型周期控制在15-20秒区间，适配批量生产的效率要求。安装边界上，模具整体长宽尺寸适配注塑机的拉杆间距范围，顶部定位圈采用标准100mm直径规格，可直接匹配注塑机定模板定位孔，浇口套球面半径与注塑机喷嘴球面半径做适配设计，避免注射过程中出现溢料问题。顶出结构采用顶针+推板结合的方式，针对勺柄、勺头的不同受力位置布置顶针，避免顶出过程中薄壁塑件出现变形、顶白缺陷，同时在分型面位置设计了排气槽，深度控制在0.02mm，既能排出型腔内的空气避免烧焦缺陷，又不会出现飞边问题。整套结构在设计时兼顾了加工工艺性，各模板的孔位、槽型均采用常规铣削、钻削即可完成加工，无需特殊电加工工序，降低模具制造成本，同时易磨损的导套、顶针等标准件均采用通用规格，方便后期维护更换。
