塑料筐成型篮式注塑模具结构设计

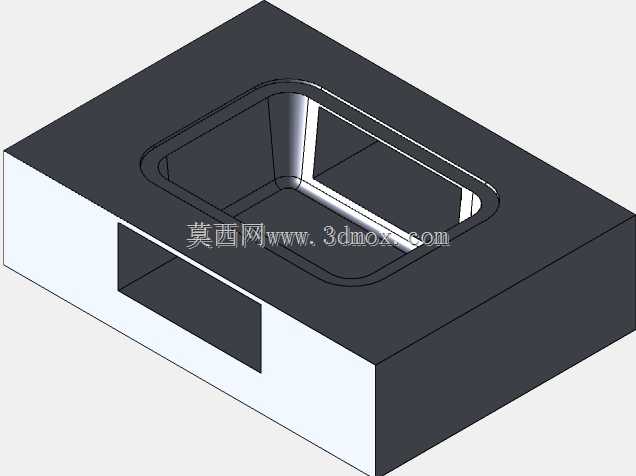

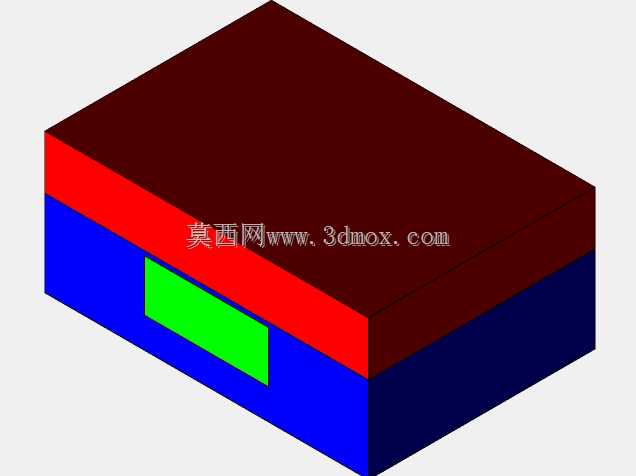

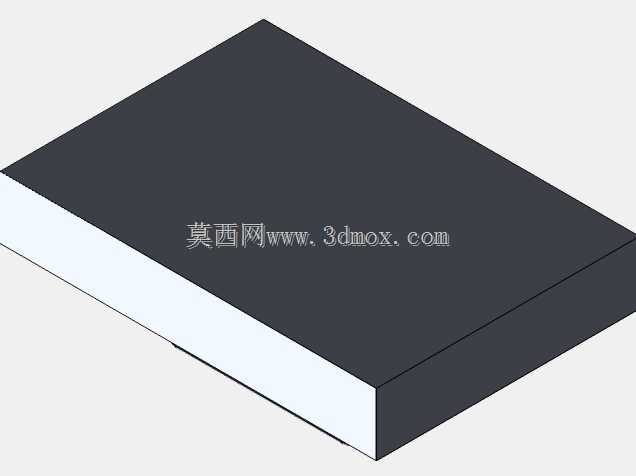

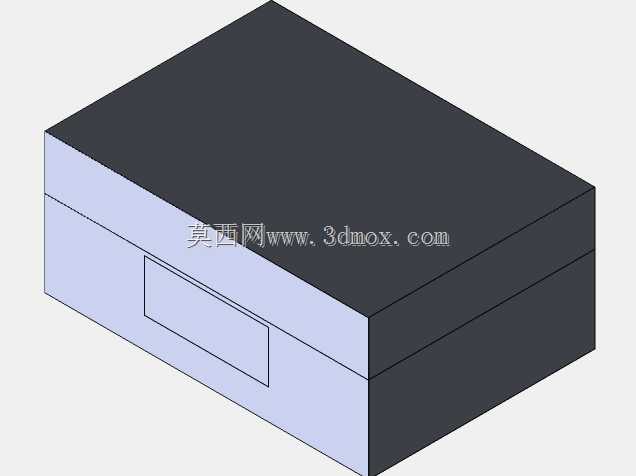

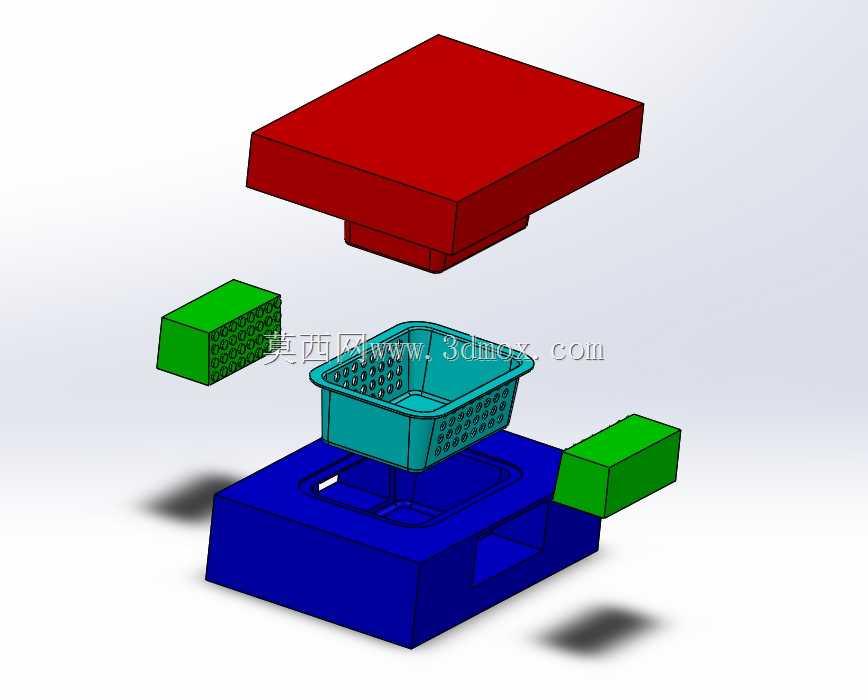

　　这套篮式模具主要面向日用塑料制品的批量注塑生产场景，对应带密集侧孔的方形周转塑料筐成型需求，在生鲜配送、仓储周转、日化包装等领域的塑料筐生产环节应用广泛，可适配常规卧式注塑机的安装规格，匹配常见的PP、PE等通用热塑性塑料的注塑工艺参数。模具采用上下开模结合两侧侧向抽芯的结构布局，上方红色部分为定模固定板，直接对接注塑机射嘴侧的安装模板，承担注塑流道的布设与定模型腔的固定功能，其安装孔位按照行业通用注塑机模板的螺孔间距设计，可直接适配多数150-250吨级卧式注塑机的装夹要求，无需额外加工转接板。下方蓝色部分为动模底座，固定在注塑机的动模侧，承担顶出机构、动模型芯的安装固定功能，内部预留了顶针板、复位杆的安装空间，

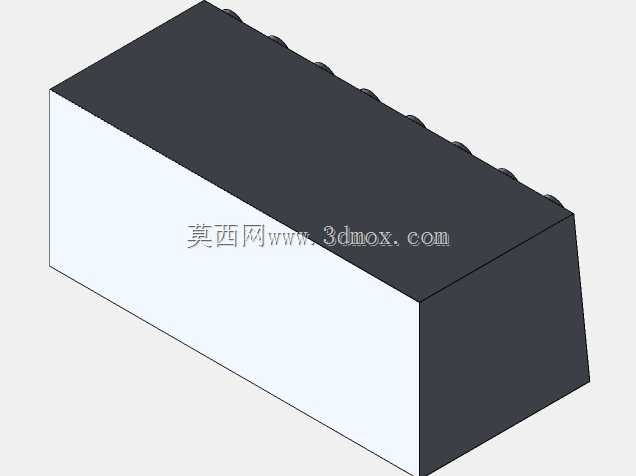

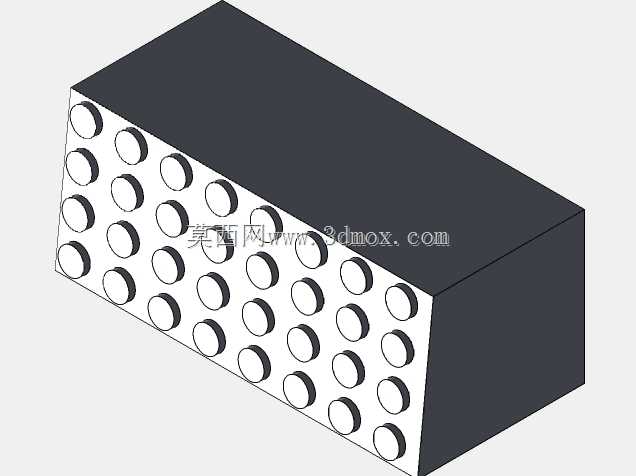

　　开模时随动模座后退，到达设定行程后顶出机构动作，将成型后的塑料筐从动模型芯上平稳顶出，避免顶出过程中出现筐体变形、孔位拉伤的问题。两侧的绿色模块为侧向抽芯滑块，对应塑料筐侧壁的密集镂空孔位成型需求，开模过程中滑块随斜导柱的导向动作向外侧滑移，先脱离筐体侧壁的孔位结构，避免后续顶出时侧孔结构被型芯拉裂，合模时滑块靠锁紧块压紧定位，保证注塑过程中侧型芯不会因为熔料压力出现偏移，确保侧壁孔位的尺寸精度。中间的青蓝色部件为成型后的塑料筐样件，其侧壁的密集镂空孔位完全由侧抽芯滑块上的型芯成型，筐体底部的加强筋结构由动模型芯上的凹槽直接成型，定模侧的型腔面直接成型筐体的上口边缘结构，整套模具的分型面设置在筐体上口的端面位置，

　　可最大程度减少分型面处的飞边产生，降低后续修边的人工成本。设计过程中重点考虑了冷却水路的布设，在定模板、动模型芯以及侧滑块内部都预留了循环冷却水道的安装空间，可保证注塑过程中模温均匀分布，缩短塑料件的冷却定型时间，提升单批次的生产效率。同时在动模与定模的对接位置设置了多组精密导柱导套，保证合模过程中的定位精度，避免长期生产过程中出现型腔错位导致的产品壁厚不均问题。整套模具的闭合高度、开模行程都经过严格核算，适配常规注塑机的参数边界，安装时无需对设备进行额外改造，投产调试阶段可快速完成参数匹配，缩短试模周期。
