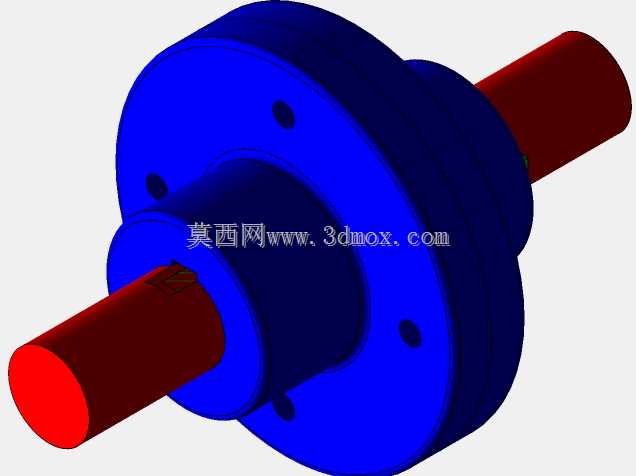

带轴穿装式法兰连接组件结构设计

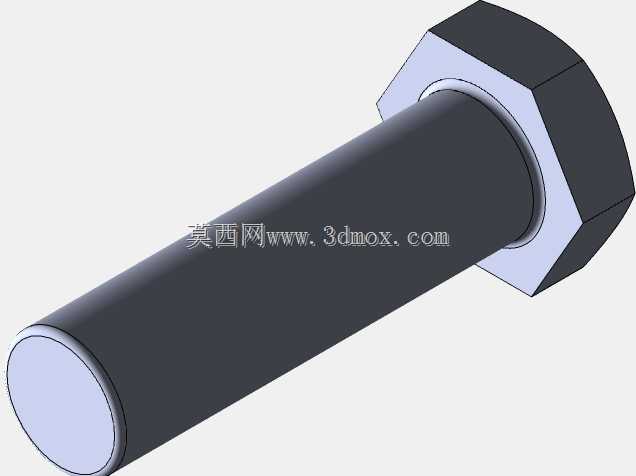

　　这类带穿轴结构的法兰组件，常应用在需要同时实现轴系径向定位、端面密封以及部件间刚性连接的工况中，比如流体管路与动力输出端的衔接部位、传感器安装基座与被测转轴的配合位置，还有小型传动设备的壳体端盖与输出轴的过渡连接场景。从实际使用需求出发，设计时首先要匹配穿装轴的直径公差，法兰中心的通孔需要和轴径保持合适的配合间隙，既要保证轴件可以顺利穿入组装，又要避免间隙过大导致运行过程中出现径向窜动，影响连接精度。法兰盘本体上的安装孔采用圆周均布设计，孔位的分度圆直径需要匹配对接部件的安装孔位参数，安装孔的直径要适配常用的紧固件规格，保证螺栓穿装后可以提供足够的锁紧力，抵消设备运行时产生的轴向拉压载荷与径向扭转力矩。

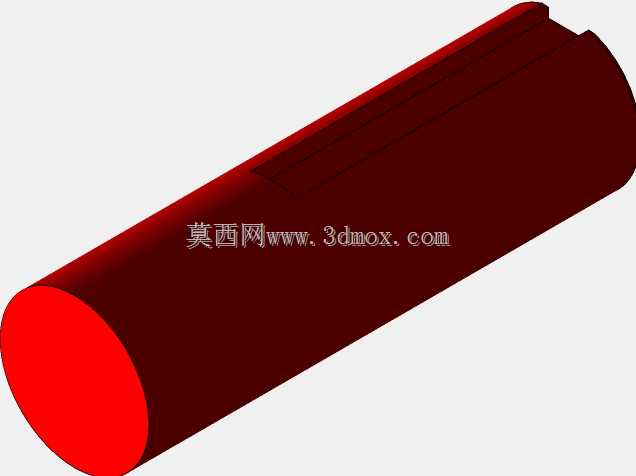

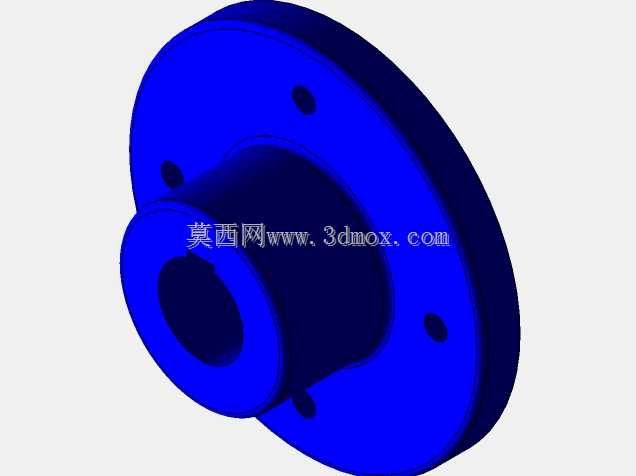

　　从结构细节来看，法兰盘采用阶梯式的凸台设计，靠近轴伸端的小直径凸台可以嵌入对接部件的定位止口内，实现装配时的快速对中，减少安装过程中的找正工作量，同时止口配合可以承担部分径向载荷，降低连接螺栓受到的剪切力。法兰盘的厚度设计需要兼顾结构强度与安装空间限制，过薄的法兰盘在锁紧螺栓时容易产生翘曲变形，导致连接端面出现缝隙，影响密封性能或者连接刚性；过厚的法兰盘则会占用过多轴向安装空间，压缩轴系的其他部件布置余量。穿轴部分的轴段长度需要根据实际安装深度确定，轴端伸出法兰端面的长度要满足外接部件的安装需求，同时要预留足够的轴向固定位置，比如卡簧槽或者锁紧螺母的安装空间，避免轴件在运行过程中出现轴向窜动脱出的问题。

　　建模过程中，法兰盘的安装孔位需要严格按照圆周等分参数绘制，保证每个孔的位置度符合装配要求，凸台部分的同轴度公差需要和中心通孔保持一致，避免装配时出现止口卡滞或者不同心导致的轴系卡涩问题。表面处理层面，法兰与对接部件接触的端面需要保证足够的平面度，这样在锁紧后才能实现紧密贴合，如果是用于流体输送场景，该端面还需要预留密封槽的安装位置，适配O型圈或者密封垫片的安装尺寸。这类组件在实际选型时，首先要确认穿轴的直径尺寸、法兰对接端的安装孔分度圆、孔数以及孔径参数，同时要核算法兰材质的强度是否可以满足工况下的载荷要求，比如在有腐蚀介质的场景下需要选用对应的耐腐蚀材质，在重载传动场景下则需要提升材质的强度等级，保证连接的可靠性。
