起重机吊钩工程结构设计参考图纸

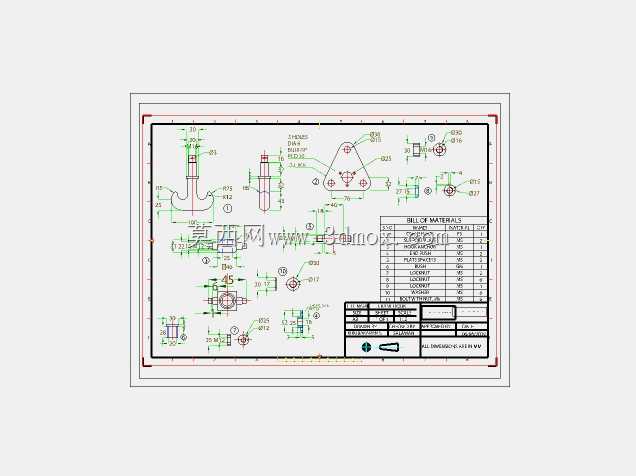

　　在起重作业场景中，吊钩是直接承载被吊重物的核心受力构件，广泛应用于车间桥式起重机、门式起重机、工程履带吊、港口门座吊等各类起重设备的起升机构末端，承担着载荷传递、重物吊挂的核心功能，其结构可靠性直接决定起重作业的安全等级。这套吊钩的设计图纸完整覆盖了吊钩本体、吊钩螺母、推力轴承、吊钩横梁、滑轮组侧板、护板等全套组成零件的结构尺寸与装配关系，从结构设计逻辑来看，设计过程优先考量了起重作业的动载冲击特性，钩身采用梯形截面的锻造结构，相比矩形截面能在同等材料用量下获得更高的抗弯截面模量，钩头的圆弧曲率经过反复校核，既保证吊索具挂装时有足够的作业空间，又避免曲率过小导致的应力集中问题。从安装边界来看，

　　图纸明确标注了吊钩横梁与滑轮组的配合公差、吊钩尾部螺纹与锁紧螺母的旋合长度要求，上部连接结构可直接匹配对应吨位起升机构的动滑轮组安装接口，不需要额外做适配性修改就能完成装配。设计过程中对钩身危险截面做了针对性的强度冗余设计，钩柄过渡位置采用大圆角平滑过渡，消除了直角结构带来的应力集中隐患，同时配套的防脱棘爪结构在图纸中给出了明确的安装位置与转动行程范围，能有效避免作业过程中吊索从钩口意外滑脱的风险。整套图纸的尺寸标注完整覆盖了零件加工、部件装配、现场安装全流程的尺寸需求，形位公差标注符合机械加工的工艺要求，不管是用于起重设备的备件加工、现有吊钩的结构校核，还是作为起重吊具设计的参考原型，都能提供完整的结构尺寸依据，结构设计人员可以直接参考这套图纸的尺寸逻辑，根据不同的额定起重量调整对应截面参数，快速完成对应吨位吊钩的结构设计，也能依托图纸的装配关系，校验现有起重设备吊钩组件的磨损余量与更换阈值。
