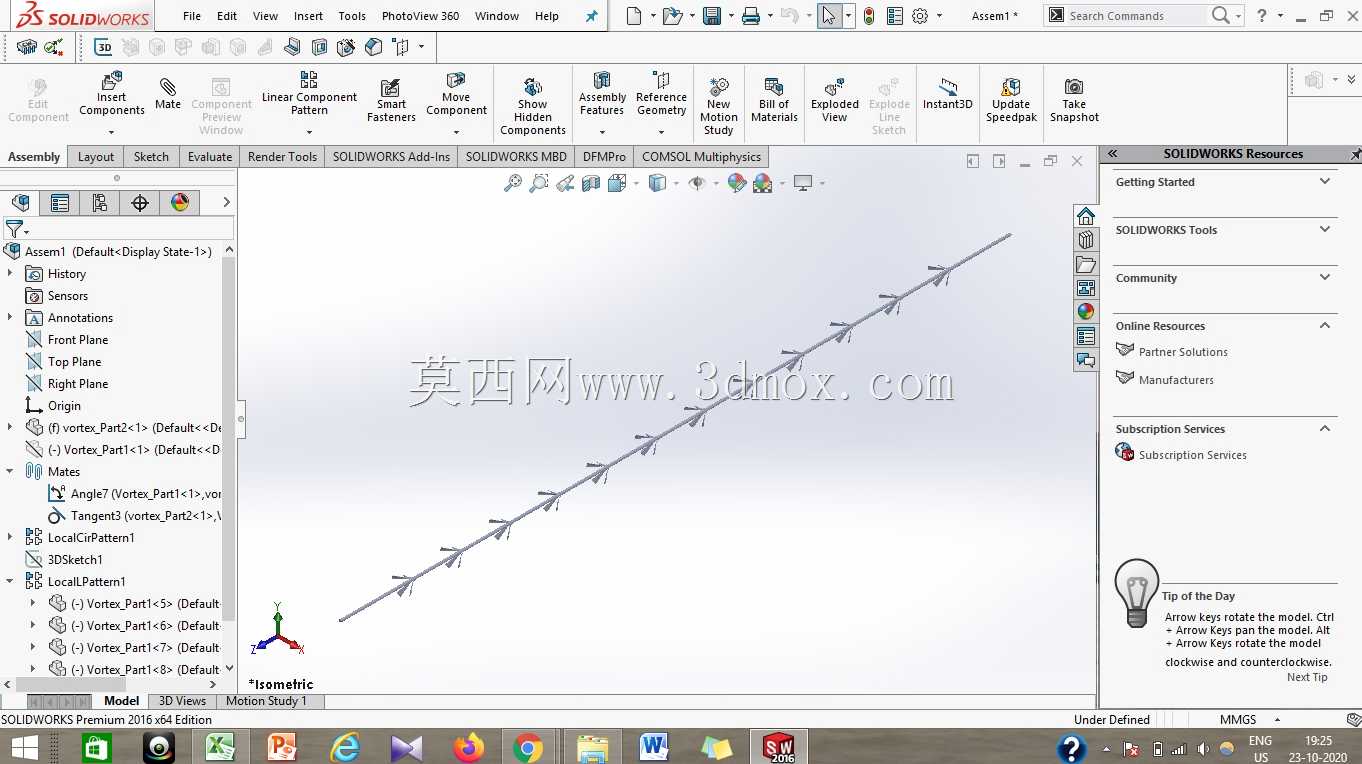

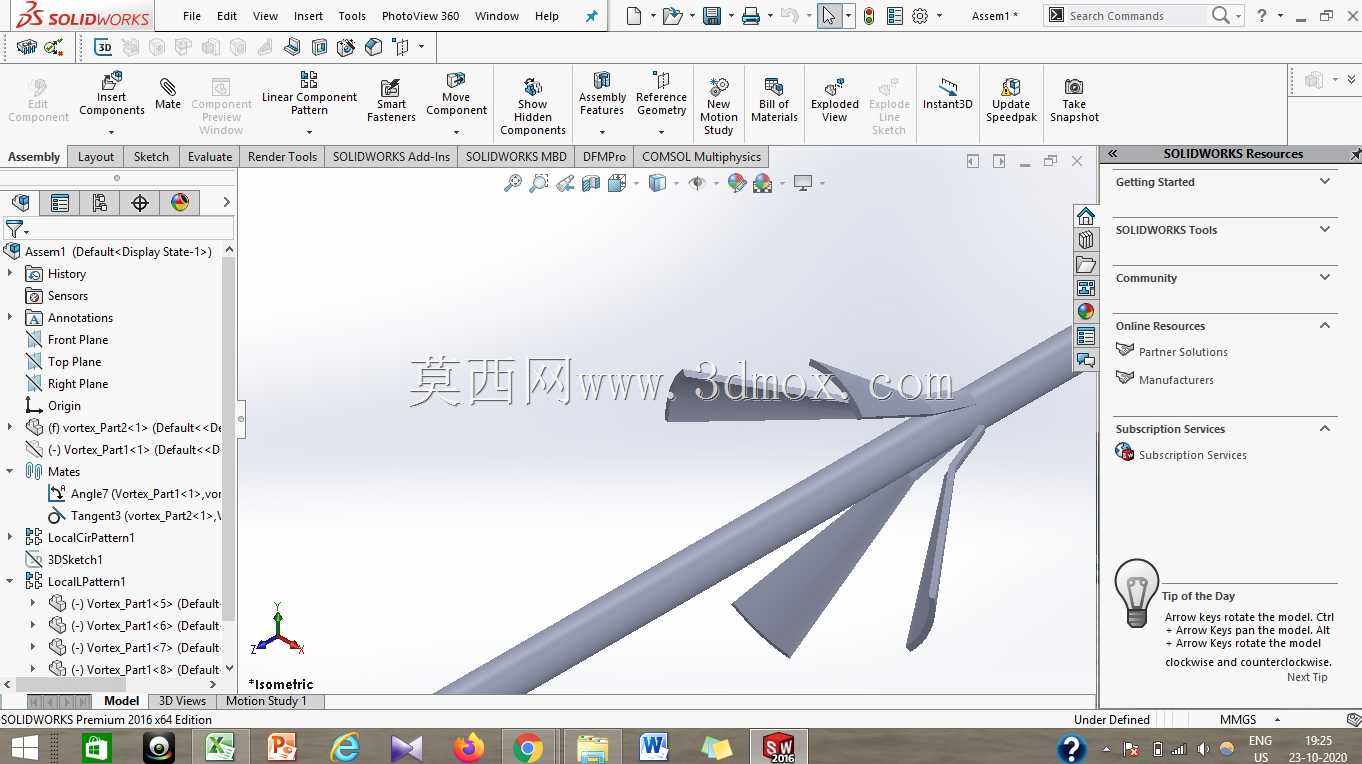

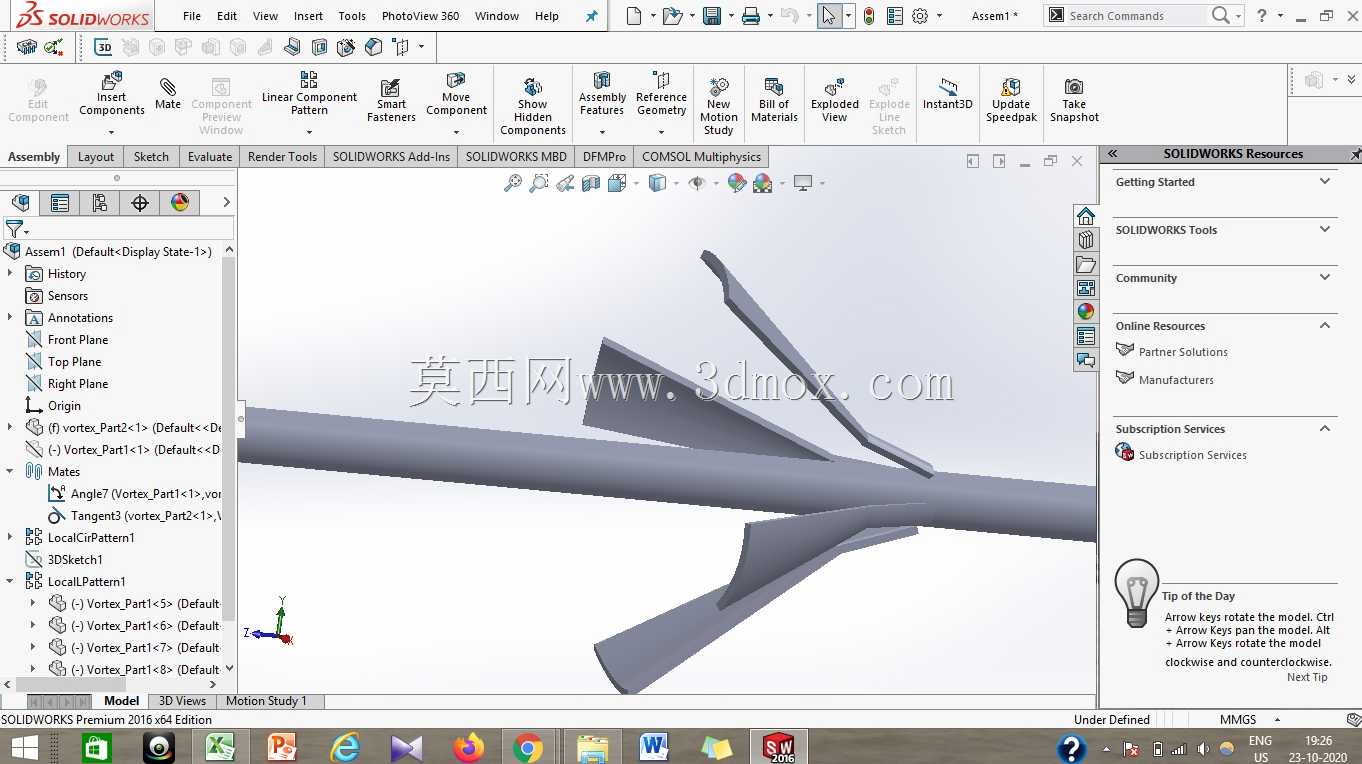

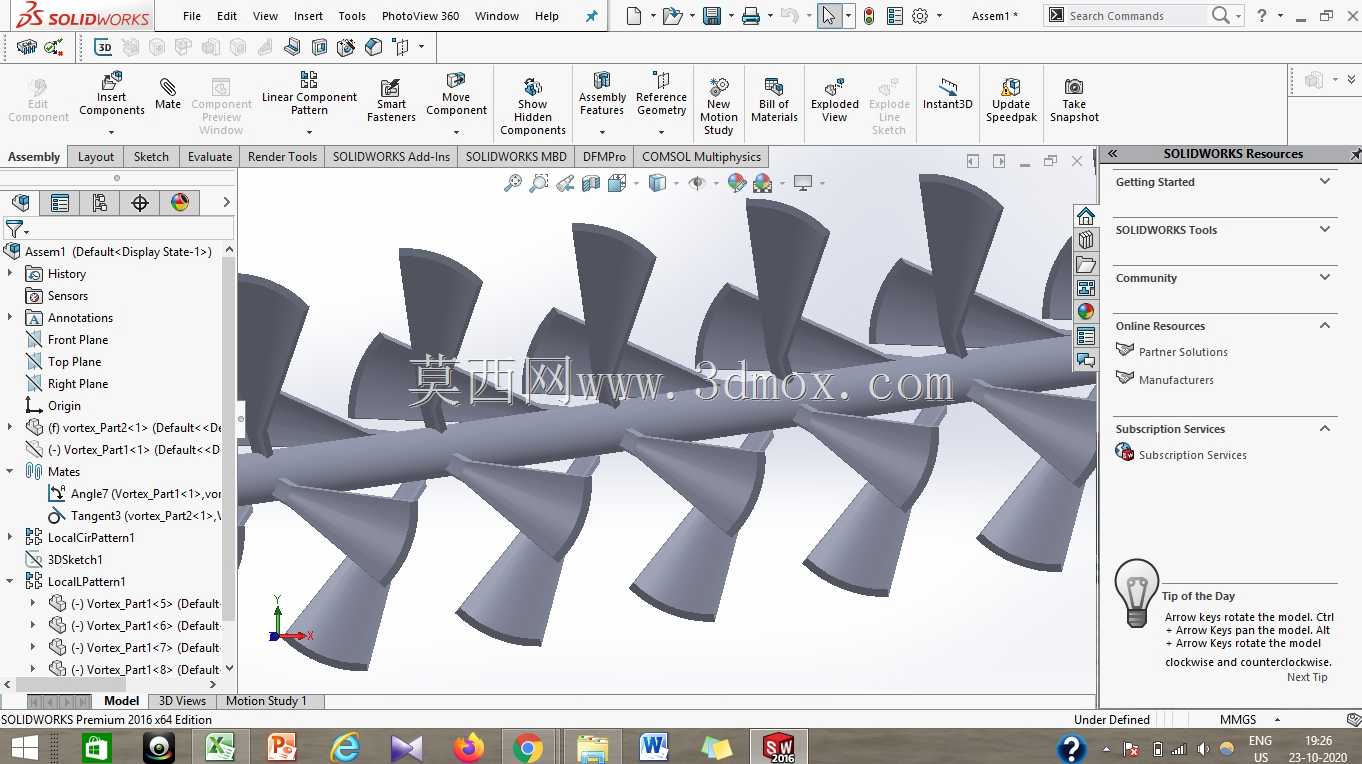

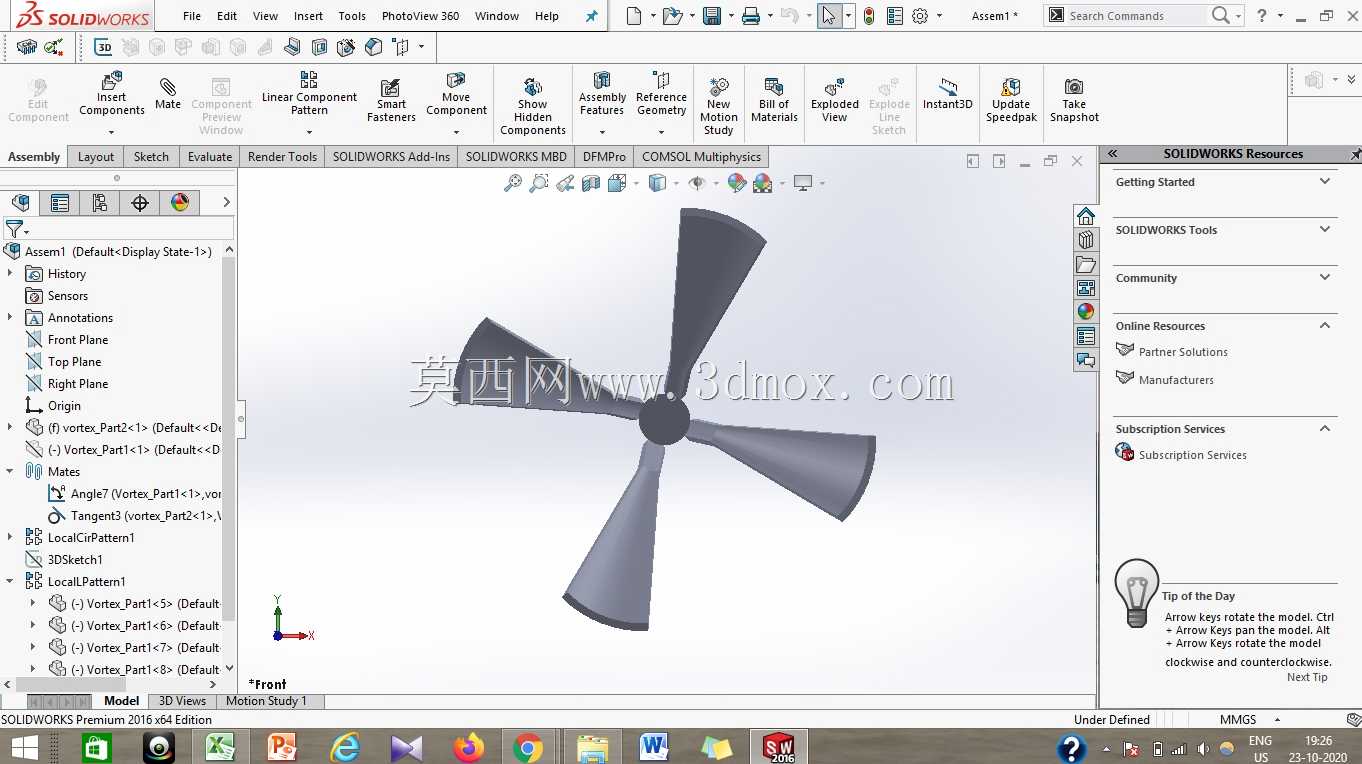

带螺旋叶片的轴装式涡流发生装置

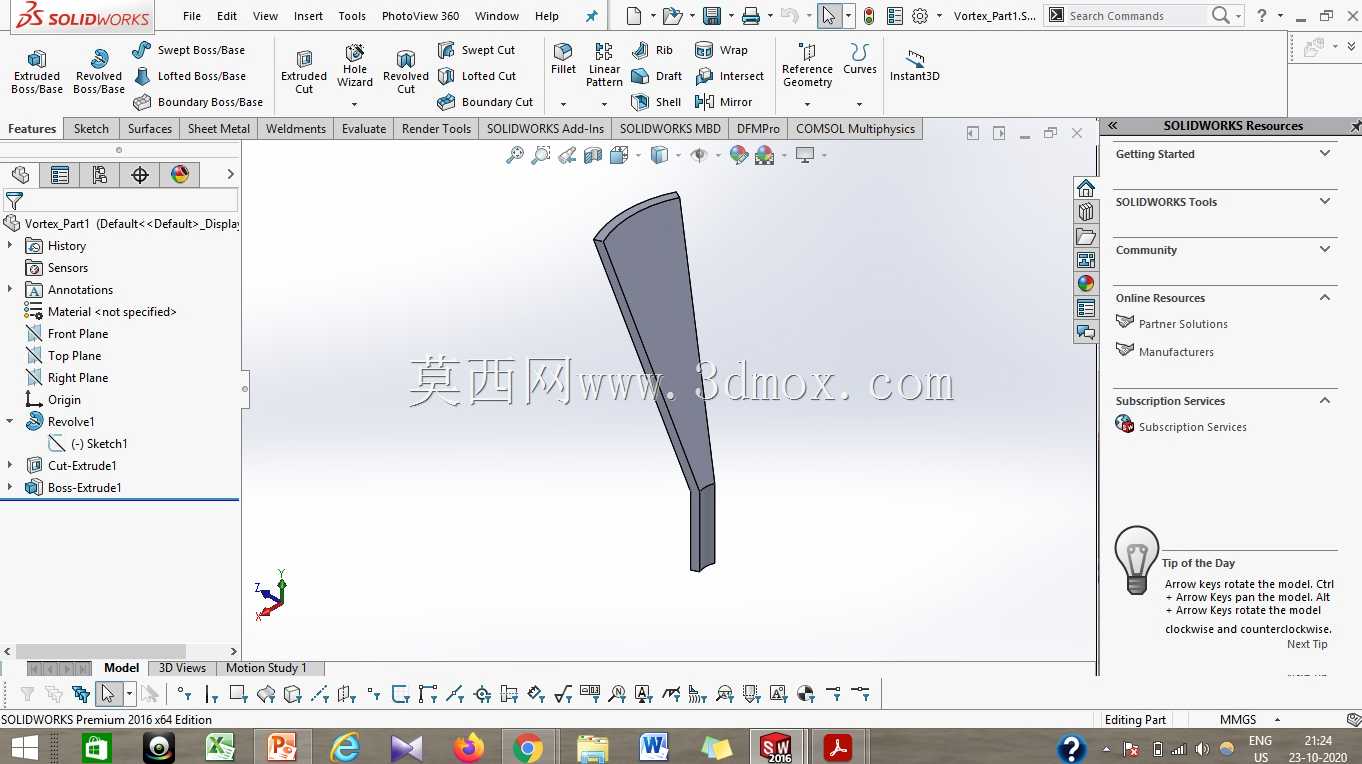

　　这类涡流发生结构常被布置在流体输送管道内部、换热设备流道、混合反应腔体的进料段位置，核心作用是通过自身结构对经过的流体产生剪切扰动，打破流体原本的层流边界层，让不同流速层的介质充分掺混，既可以提升换热过程中冷热介质的热交换效率，也能在多相流输送场景下避免固相颗粒沉积堵塞管道，还能在流体混合工序中减少额外搅拌组件的布置需求。从结构设计逻辑来看，整个部件仅包含中心主轴与阵列布置的曲面叶片两个核心组成部分，没有额外的复杂连接构件，这种极简的组件设计一方面降低了加工制造的难度，常规的五轴铣削或者钣金成型后焊接都能完成加工，另一方面也减少了流道内的凸起死角，避免介质长期滞留结垢，后期维护清理的工作量也能大幅降低。叶片采用变曲率的曲面造型，

　　并非等角度的直板结构，这种曲面设计可以让流体经过叶片表面时，顺着曲面导向产生径向的旋流分量，同时不会产生过大的流动阻力，避免整个管路系统的压损超出设计阈值。在安装边界上，中心轴的两端预留了标准的轴段配合位，可以直接和管道两端的支撑轴承座配合安装，不需要额外设计定制化的连接法兰，适配常规通径的工业管道安装需求，叶片的外轮廓直径比对应安装管道的内径小2到5毫米，既保证叶片旋转或者固定时不会和管壁产生剐蹭，也能让叶片边缘尽可能贴近管壁，破坏管壁处的低速边界层，提升整体的扰动效果。设计过程中需要重点校核叶片与主轴连接位置的焊接或者一体成型强度，因为流体长期冲刷叶片表面会产生持续的交变载荷，尤其是在含固体颗粒的流体工况下，

　　还要考虑叶片表面的耐磨处理，避免长期冲蚀导致叶片形变，影响涡流产生的稳定性。另外叶片的阵列角度和间距也经过匹配计算，相邻叶片的旋向保持一致，让流体经过每一级叶片时旋流强度逐步叠加，不会出现相邻叶片扰动互相抵消的情况，在有限的安装长度内就能达到设计要求的涡流强度，不需要占用过长的管路空间，对于现有管线的改造升级也十分友好，不需要大范围改动原有管路的布局就能直接加装。
