机械传动用杆端铰接转向连接关节结构

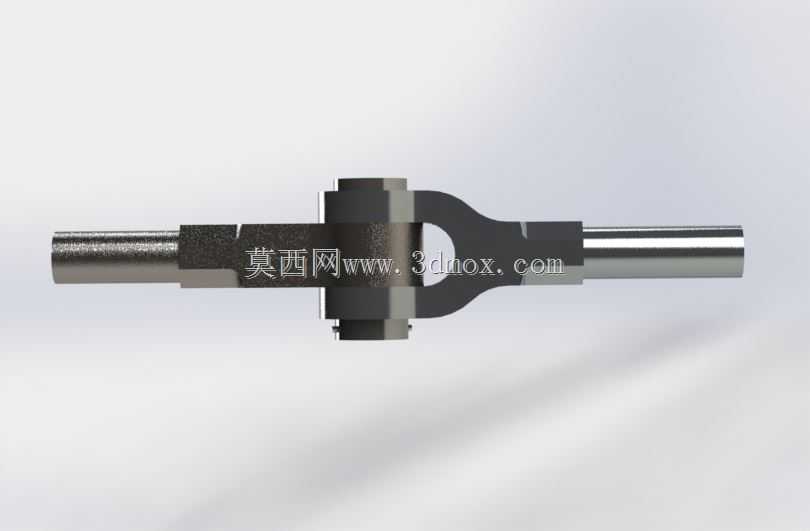

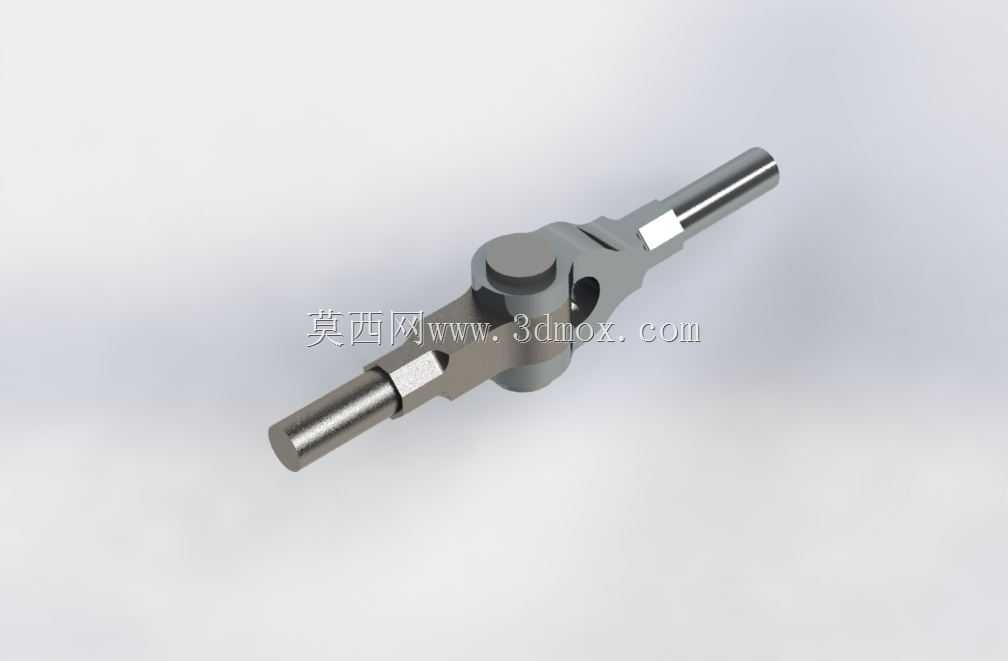

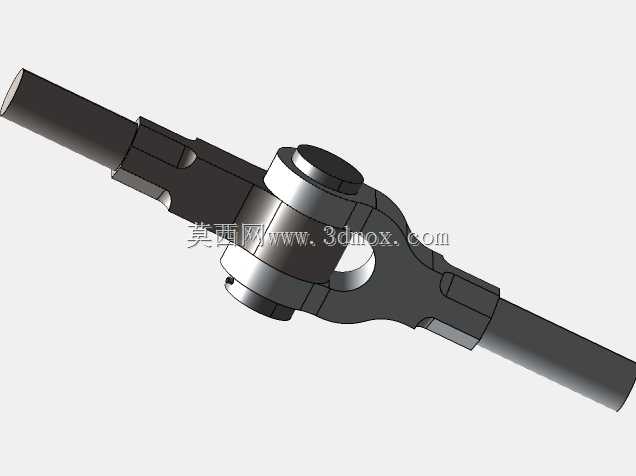

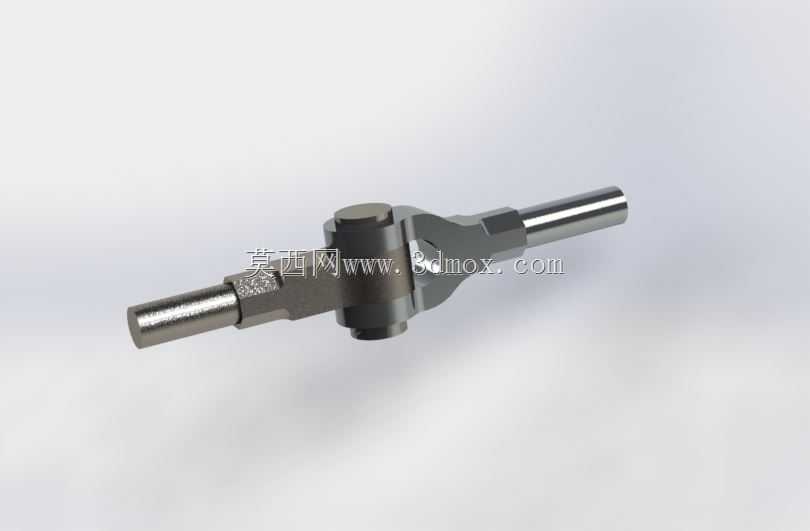

　　这类铰接关节结构多应用在需要实现两杆间定平面内有限角摆动的传动场景中，常见于轻工机械的连杆传动组、小型输送设备的张紧调节机构、检测设备的姿态调整连杆单元，也可作为传感器安装支架的角度调节连接件使用，核心作用是在两杆轴线共面重合或存在小角度交汇的装配状态下，稳定传递轴向张紧力，同时允许杆件绕销轴完成设定角度范围内的相对转动，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整个关节采用叉杆插接配合销轴锁止的方案，将其中一根连接杆的端部加工为带同轴销孔的叉型开口结构，另一根连接杆的对应端部加工为可嵌入叉口的扁榫结构，扁榫上预制与叉耳同轴的销孔，装配时直接将杆端扁榫插入叉口对齐销孔，穿入圆柱销后在销的端部开设开口销孔，

　　装入开口销完成轴向锁止，整套结构没有复杂的异形加工面，零件总数仅包含叉型杆端、榫头杆端、圆柱销、开口销四个基础零件，加工工序简单，普通铣削、钻削设备即可完成全部零件的加工，不需要专用工装夹具，批量生产时的成本控制优势明显。从实际使用的可靠性角度出发，这种结构的转动副配合面可根据使用场景选择间隙配合或过渡配合，无相对频繁转动的静态张紧场景可选择稍紧的配合精度减少晃动，需要频繁摆动的传动场景可预留合适的配合间隙保证转动灵活性，由于没有多余的嵌套零件，关节处的应力传递路径直接，轴向载荷直接通过杆端、销孔接触面传递到销轴上，不会出现多余零件受力变形导致的传动失效问题。日常维护拆装时，只需要拆下端部的开口销，即可将圆柱销从孔中打出，

　　快速完成两根杆件的分离，不需要拆卸周边其他关联部件，设备检修的效率较高。在安装边界方面，该关节的径向最大尺寸集中在中部的铰接座位置，轴向尺寸由两端杆的插入深度决定，设计时可根据实际安装空间调整两端接杆的长度与直径，中部铰接处的外径可根据传递的载荷大小调整壁厚，销孔直径与销轴尺寸按照剪切强度计算匹配即可，不需要改动整体的连接逻辑，可适配不同载荷等级的连杆传动需求。需要注意的是，该关节仅能实现铰接轴垂直平面内的角度摆动，无法承受垂直于转动平面的侧向扭矩，选型应用时需要确认受力方向与关节转动平面一致，避免侧向力导致销孔变形或销轴剪切断裂。
