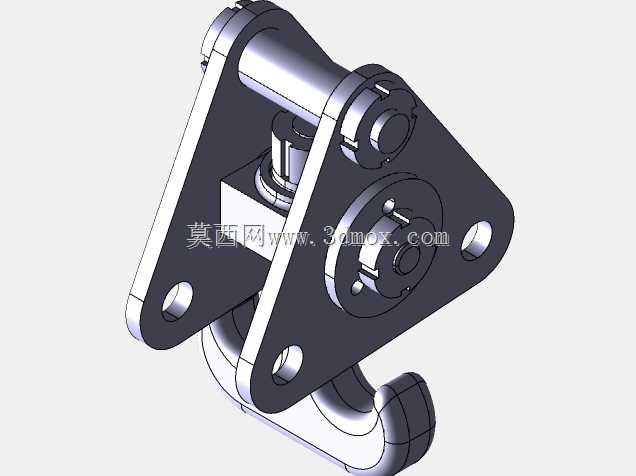

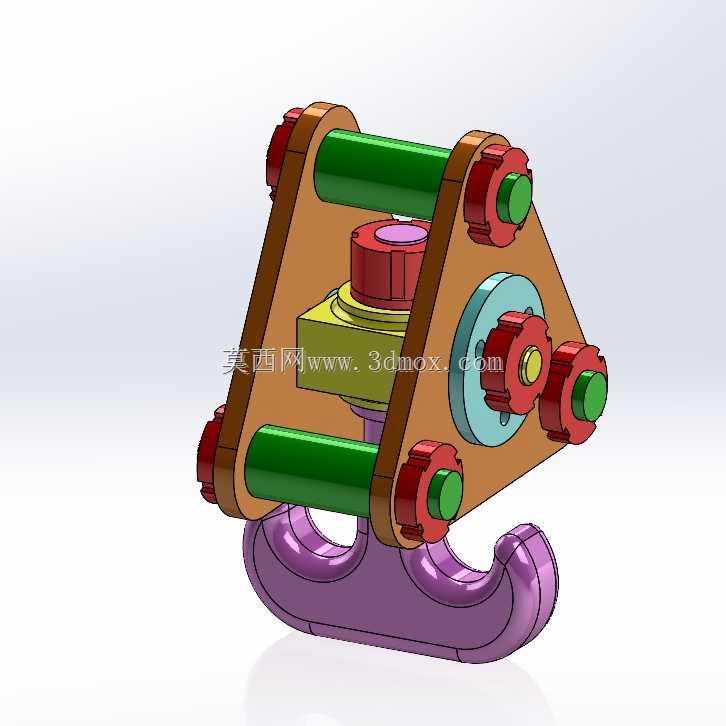

起重机吊钩组装配结构三维设计

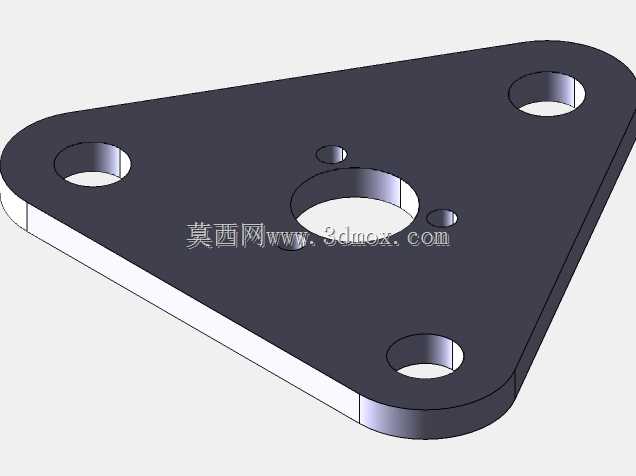

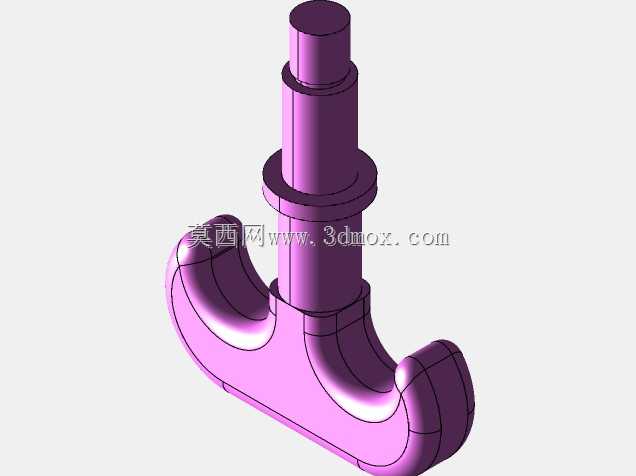

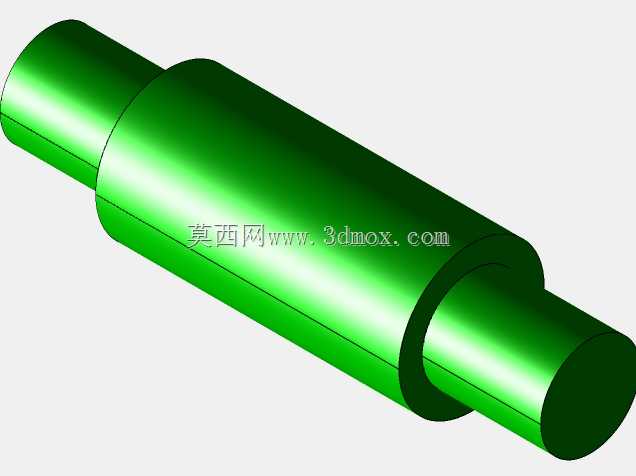

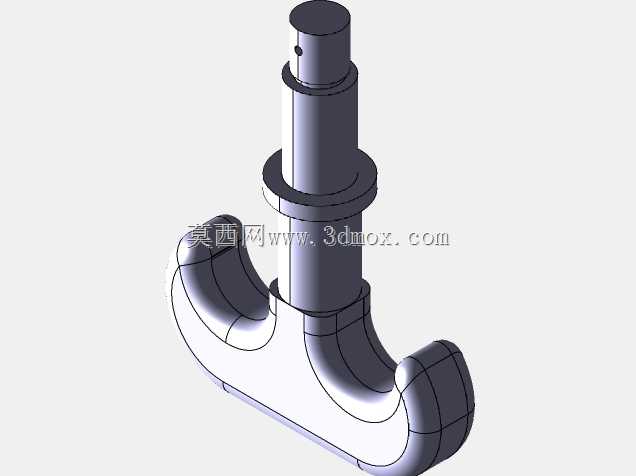

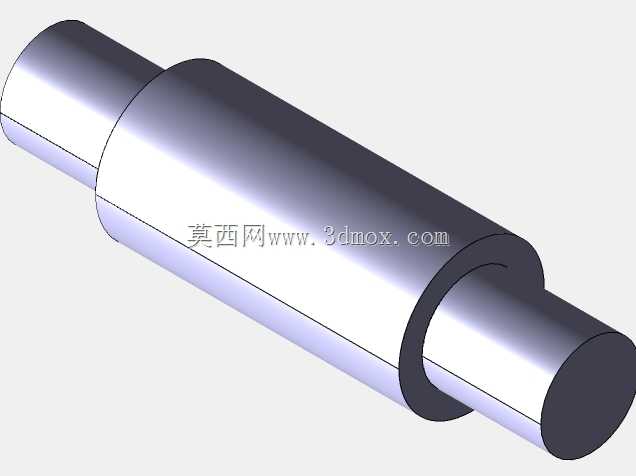

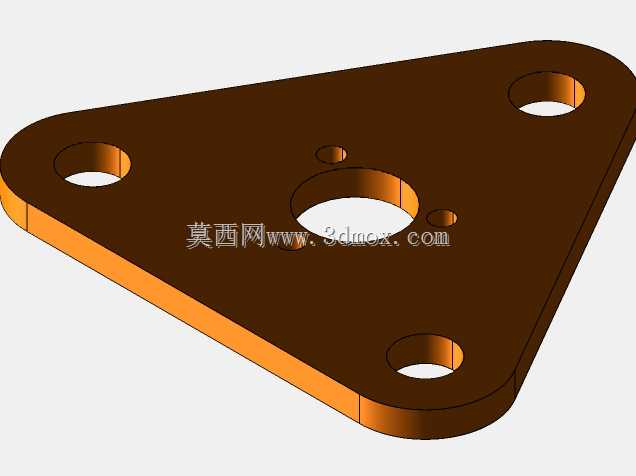

　　在工矿企业起重作业、港口货物装卸、建筑施工构件吊装、重型设备转场安装等场景中，吊钩组是直接承载吊重的核心执行部件，其结构合理性直接决定起重作业的安全冗余与运行稳定性。这套吊钩组采用三角板式滑轮架结构，区别于传统直板式单滑轮架，三角构型的侧板能将滑轮轴的承载载荷均匀分散到三个连接轴位，避免单侧应力集中导致的侧板变形，适配大吨位起重量下的载荷分布要求。设计过程中优先考虑滑轮的穿绳适配性，两根平行布置的滑轮轴可适配双绳倍率的起重钢丝绳缠绕，能有效降低单根钢丝绳的承载张力，配合轴端的锁紧限位结构，可防止滑轮在高速收放绳过程中出现轴向窜动，避免钢丝绳脱槽引发的作业风险。吊钩部分采用锻造钩体的曲面构型，钩身的圆弧过渡经过曲率校核，

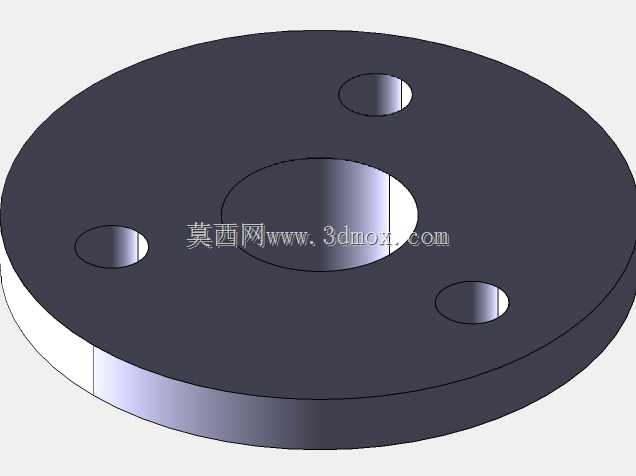

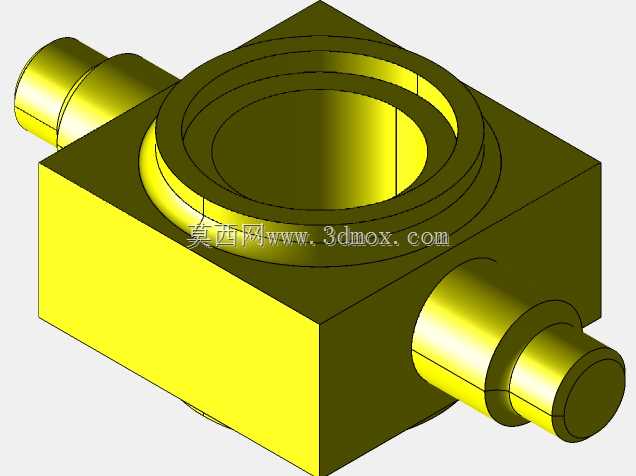

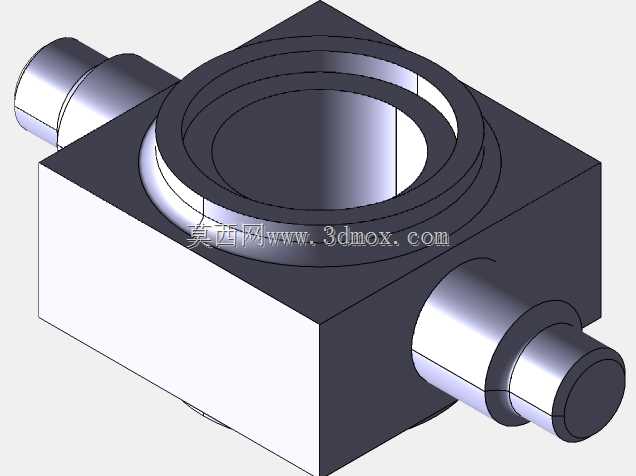

　　钩尖处设置防脱挡边的安装位，可配套加装防脱棘爪，防止吊索具在作业过程中从钩口滑出；钩体与上部横梁采用推力回转结构连接，可在吊重状态下实现360度回转，方便调整吊重的就位角度，避免钢丝绳扭结。安装边界方面，上部连接位可适配不同规格的起重小车吊钩架连接接口，侧板上的轴孔公差按照基孔制配合设计，可直接适配标准件滑轮、轴套与锁紧螺母，无需二次加工即可完成装配；整体结构的外形尺寸经过干涉校验，滑轮外缘与侧板、钩体与横梁之间预留足够的运动间隙，在吊钩摆动、滑轮转动过程中不会出现结构剐蹭。从结构设计逻辑来看，各零部件采用模块化拆分思路，滑轮轴、锁紧端盖、钩体横梁、侧板均可单独拆卸更换，日常维护时无需整体拆解吊钩组，仅需针对磨损超标的零件进行替换，能有效降低现场运维的成本与停机时长；各连接螺栓的预紧力矩有明确的设计参考值，轴套部位预留润滑脂注入通道，可在长期重载作业中定期补充润滑，降低转动副的磨损速率，延长部件整体使用寿命。
