起重作业用双钩式吊具组件结构设计

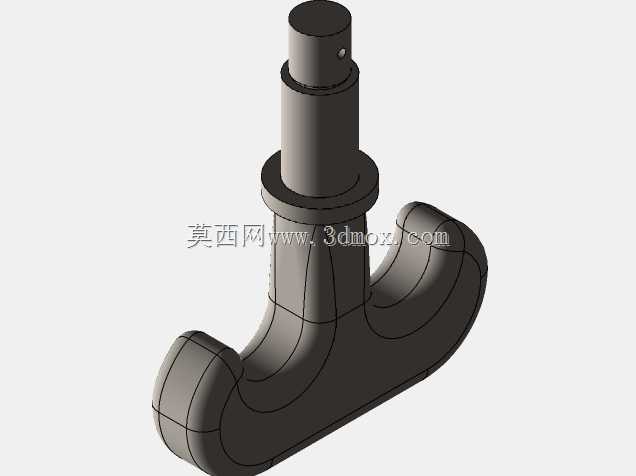

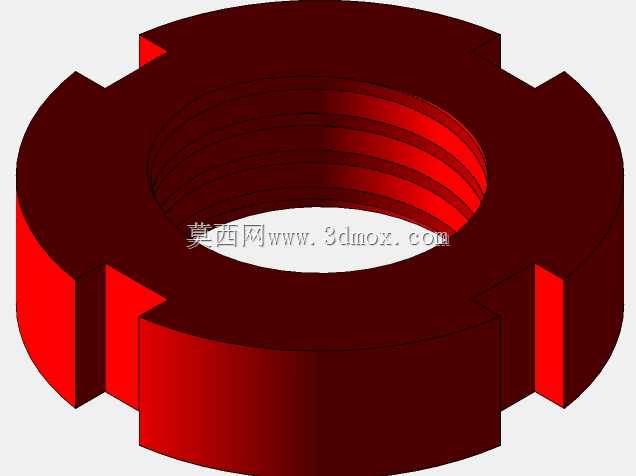

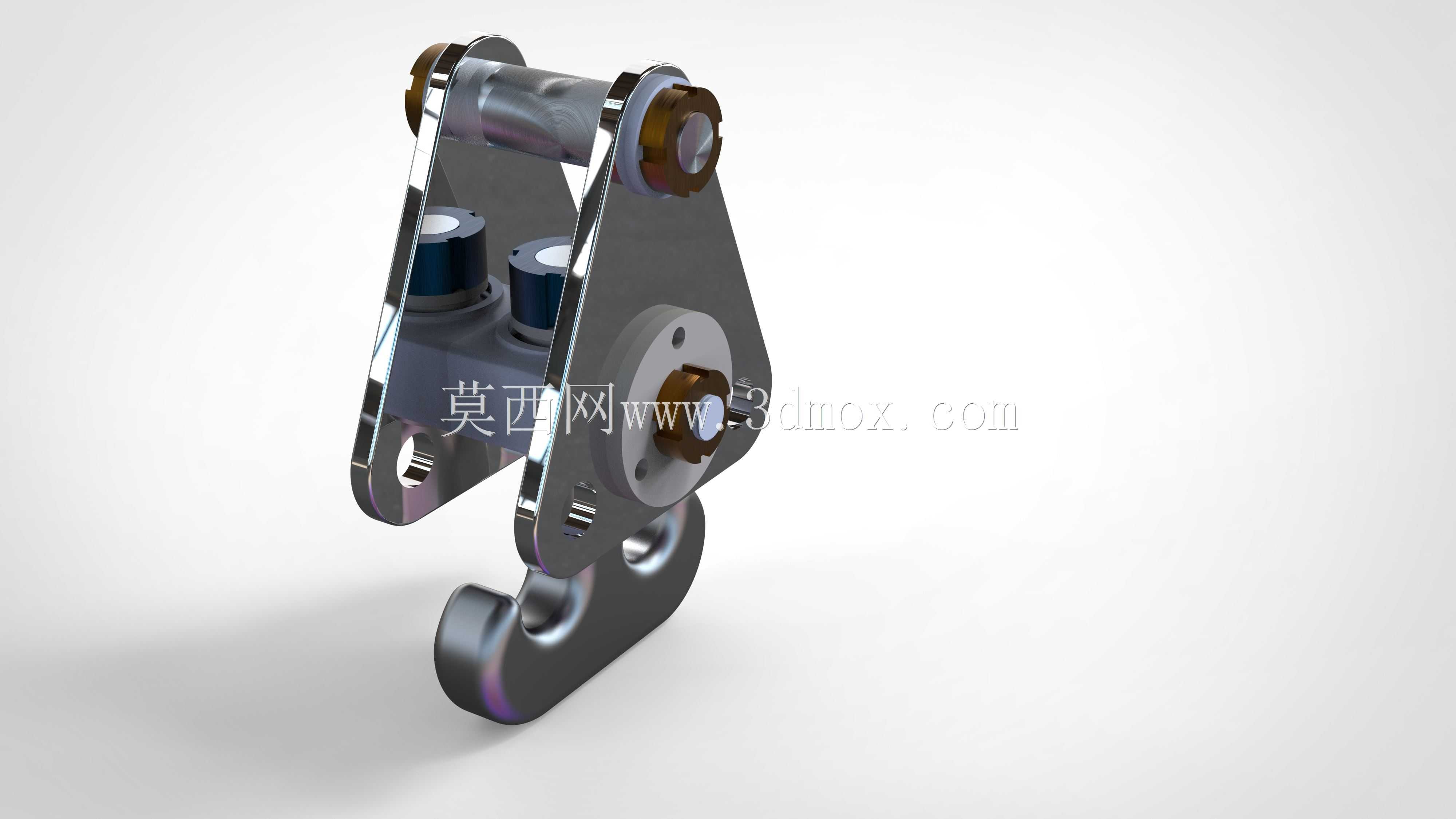

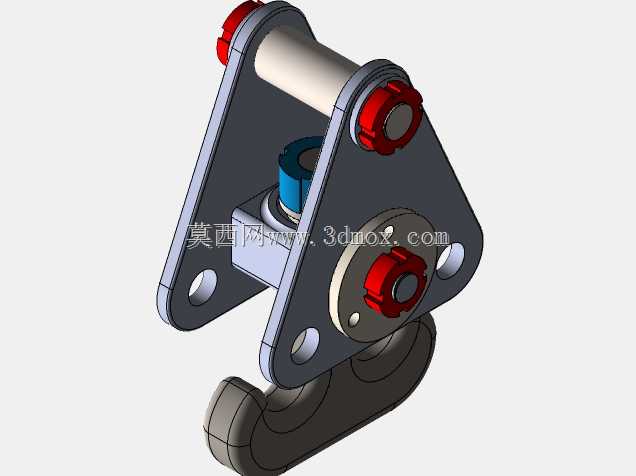

　　这类双钩结构的吊具组件，主要适配中小吨位桥式起重机、门式起重机的固定吊点作业场景，在车间重型工件转运、货场成件物资装卸、设备安装就位这类需要精准对位的吊装工况中使用频率极高，相比单钩结构，双钩布局能更好分散吊重载荷，避免长条形、异形工件起吊时出现重心偏移侧翻的问题。从功能特性来看，该组件集成了吊点连接、载荷承载、防脱限位的核心功能，上部铰接孔直接匹配起重机起升机构的钢丝绳端吊耳或定滑轮组挂点，两个对称布置的吊钩可分别挂载吊带、卸扣，适配双吊点吊装需求，侧部的轴端紧固结构采用防松螺母配合止动垫片，能在长期交变载荷作用下避免连接轴窜动脱落，键槽结构则用于锁定铰接轴与侧板的相对位置，防止轴体转动导致的磨损不均。

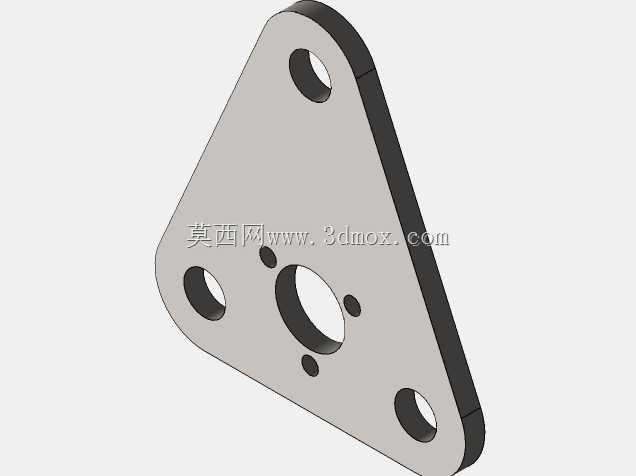

　　设计过程中首先要确定额定起重量对应的安全系数，按照起重机械设计规范，承载部件的静强度安全系数需不低于4倍，因此侧板采用整体式钢板切割成型，避免焊接结构带来的应力集中缺陷，吊钩部分与侧板采用铰接连接，可在一定范围内自适应摆动，抵消起吊过程中工件晃动带来的侧向冲击力。安装边界方面，上部铰接孔的中心距、孔径尺寸需匹配对应吨位起重机的吊耳连接尺寸，通常该规格吊具适配5吨级起重量时，上部铰接孔直径控制在50mm左右，两铰接孔中心距为120mm，整体闭合状态下总高度不超过320mm，能适配多数车间厂房的起升高度余量要求，不会因为吊具自身高度过大挤占有效起升空间。两个吊钩的开口尺寸按照常用卸扣的规格设计，开口宽度为40mm，

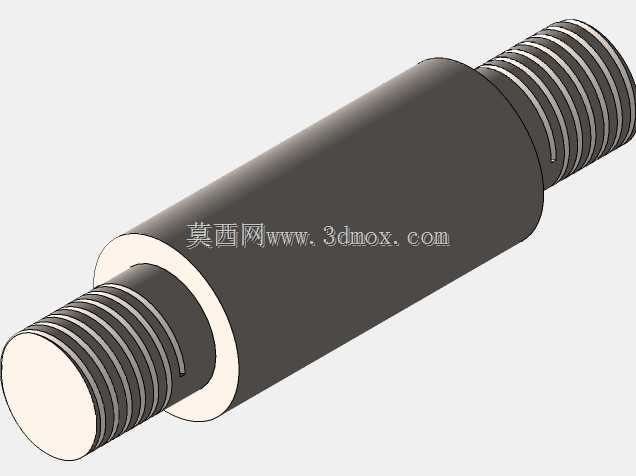

　　可直接挂载5吨级弓形卸扣，无需额外加装过渡连接件，减少吊装环节的附件数量，降低安全隐患。结构细节上，侧板内侧设置有两个缓冲限位柱，当吊钩摆动到极限角度时会与限位柱接触，避免吊钩直接碰撞侧板造成结构变形，同时限位柱采用聚氨酯包胶材质，能缓冲碰撞冲击，减少起吊过程中的金属碰撞异响。铰接轴的配合公差选择H8/f7间隙配合，既保证转动灵活性，又不会因为间隙过大产生晃动冲击，轴端的润滑注油孔设计可定期加注润滑脂，降低铰接部位的磨损，延长组件整体使用寿命。在实际选型应用中，需要根据吊装工件的重心分布选择对应吊点间距的该类吊具，若工件长度超过6米，还需配合平衡梁使用，避免吊具承受过大的横向拉力。
