带内花键直叶片涡轮结构设计

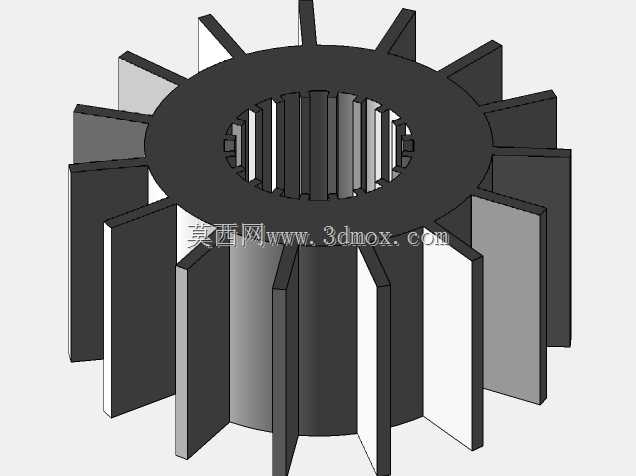

　　这款涡轮结构主要面向小功率流体动力传输场景设计，常见于小型涡轮增压器辅助回路、工业仪表气动驱动单元、微型燃气轮机动力端等工况，核心作用是将流体介质的压力能、动能转化为旋转机械能，为后端负载提供扭矩输出。从结构设计逻辑来看，整体采用径向直叶片布局，叶片沿轮盘周向均匀排布，共16片等厚度矩形直叶片，叶片与轮盘采用一体化结构设计，避免分体装配带来的连接松动风险，同时减少高速旋转下的风阻损耗与应力集中点。轮盘中心设计内花键连接结构，花键齿沿内孔周向均匀分布，这种连接方式相比平键连接，具备更高的对中精度与扭矩承载能力，能够在高速启停、变载荷工况下保证动力传输的稳定性，不会出现键槽磨损导致的传动间隙过大问题。

　　从安装边界来看，轮盘外径与叶片外沿齐平，叶片轴向高度与轮盘厚度保持固定比例，安装时仅需将中心内花键与配套传动轴的外花键对齐推入即可完成轴向定位，无需额外设计轴向定位台阶，花键配合的过盈量控制在合理区间，既保证传动无间隙，又方便后期维护拆卸。叶片的厚度经过受力校核，在满足流体冲击强度要求的前提下尽可能做薄，减少流体经过时的阻力损失，叶片的径向长度根据目标工况的流体流速设计，保证在额定流速下能够输出足够的驱动扭矩，同时不会因为叶片过长导致高速旋转时的离心变形超标。

　　在实际应用中，这类直叶片涡轮适合介质流向稳定、转速波动范围较小的工况，相比弯叶片涡轮，直叶片的加工难度更低，量产时可以采用精密铸造或者粉末冶金一次成型，后续仅需对花键内孔进行精加工即可满足装配精度要求，生产成本更具优势。设计过程中重点校核了三个核心位置的应力：一是叶片根部与轮盘连接的位置，这是流体冲击下应力最集中的区域，通过加大根部过渡圆角避免应力突变；二是内花键的齿根位置，扭矩传输时齿根承受交变弯曲应力，通过优化齿根圆角提升疲劳强度；三是轮盘外缘位置，高速旋转时的离心力会让轮盘外缘产生周向拉应力，通过控制轮盘厚度保证刚度足够，避免运转时出现轮盘扩径导致的叶片擦碰壳体问题。
