视错觉机械结构演示装置三维造型

　　这款视错觉机械结构，最初是作为机械原理教学演示的具象载体开发，主要面向职业院校机械基础课程、工业设计认知实训场景使用，也可作为科普场馆互动展项的核心执行机构，打破常规机械结构直白的运动传递逻辑，利用人眼视觉成像的认知偏差，在连续运转过程中呈现出违背常规机械运动逻辑的视觉效果，帮助学习者跳出固化的结构设计思维，理解空间遮挡、轮廓投影与实际实体结构的差异。

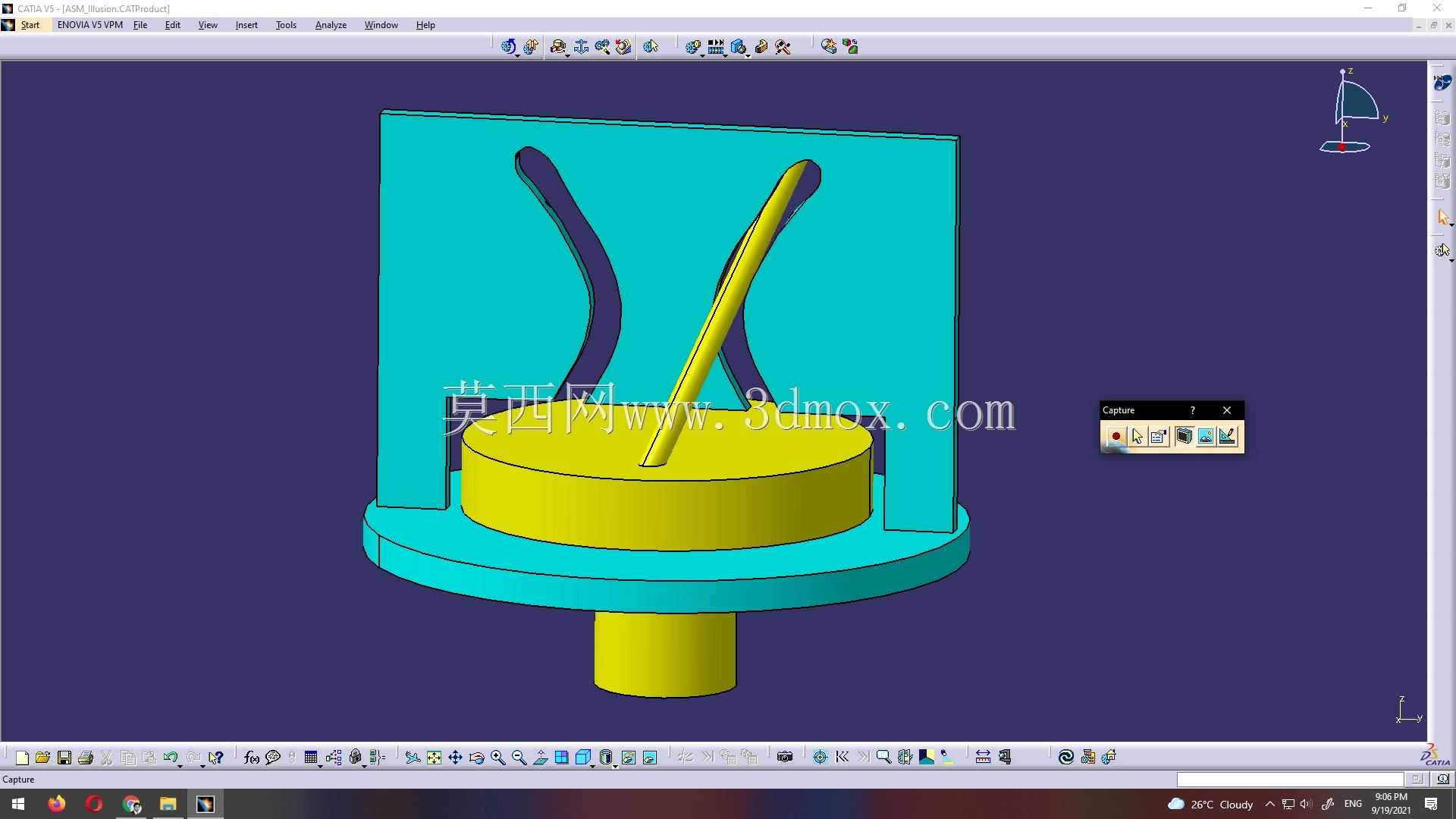

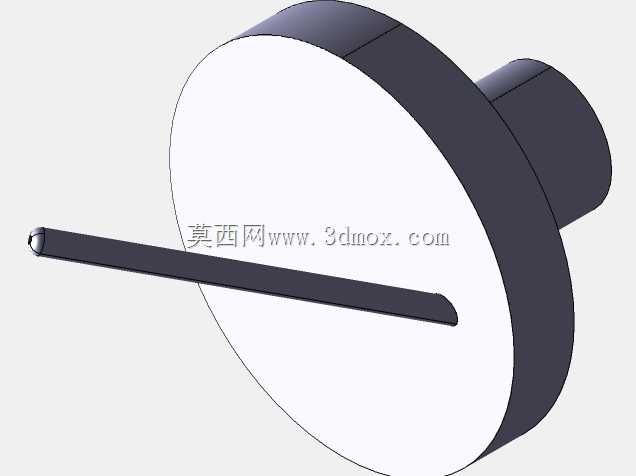

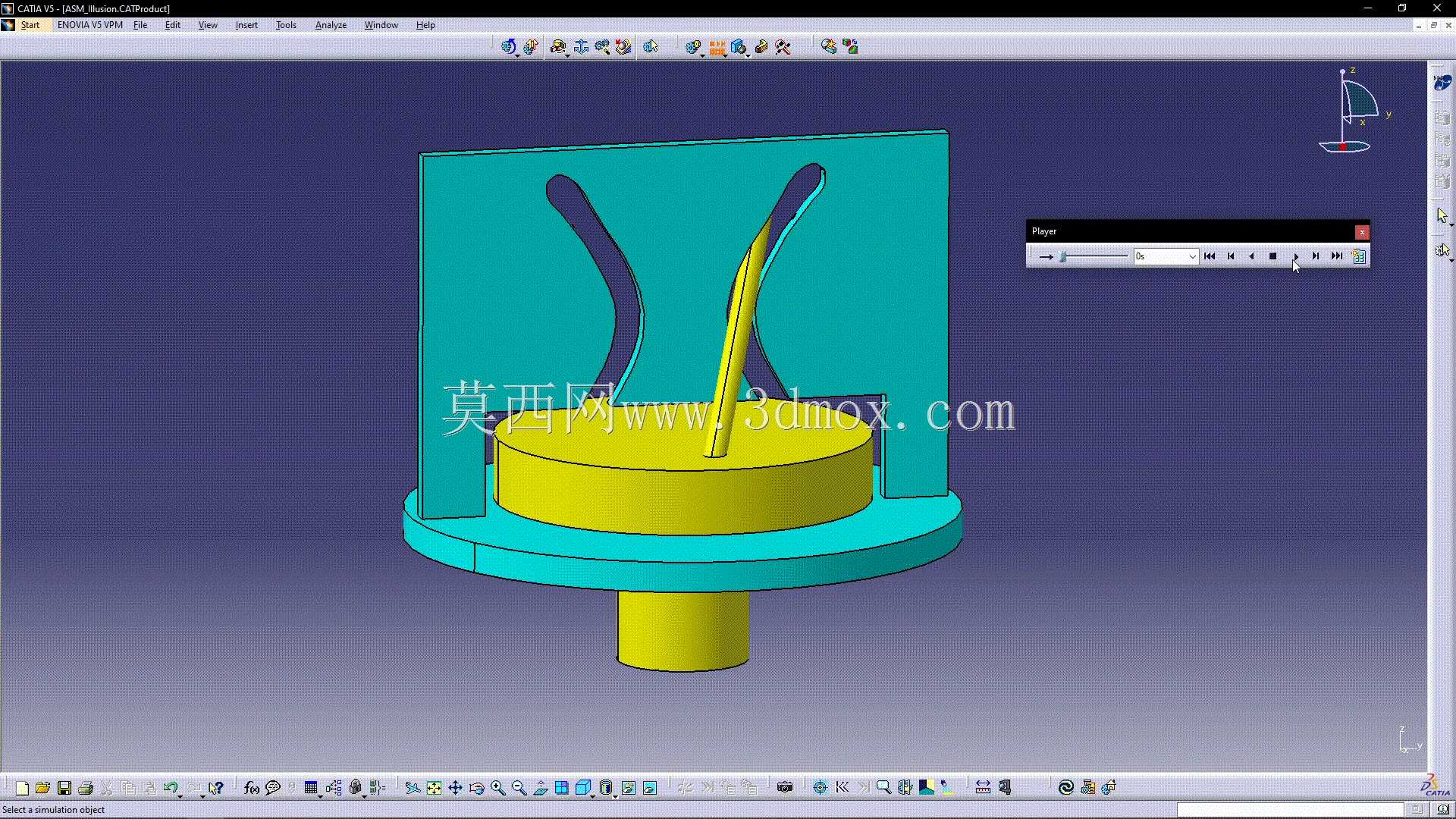

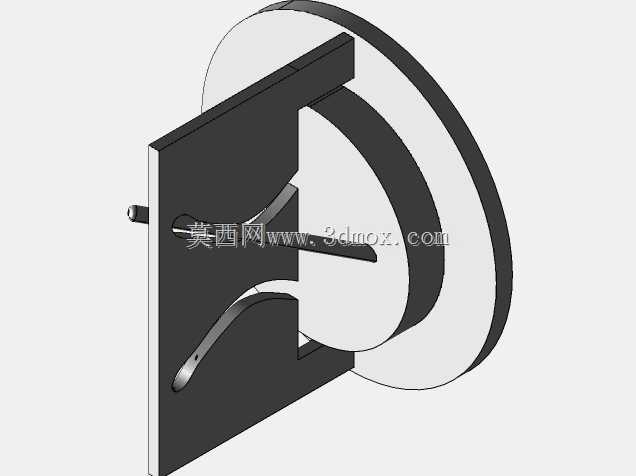

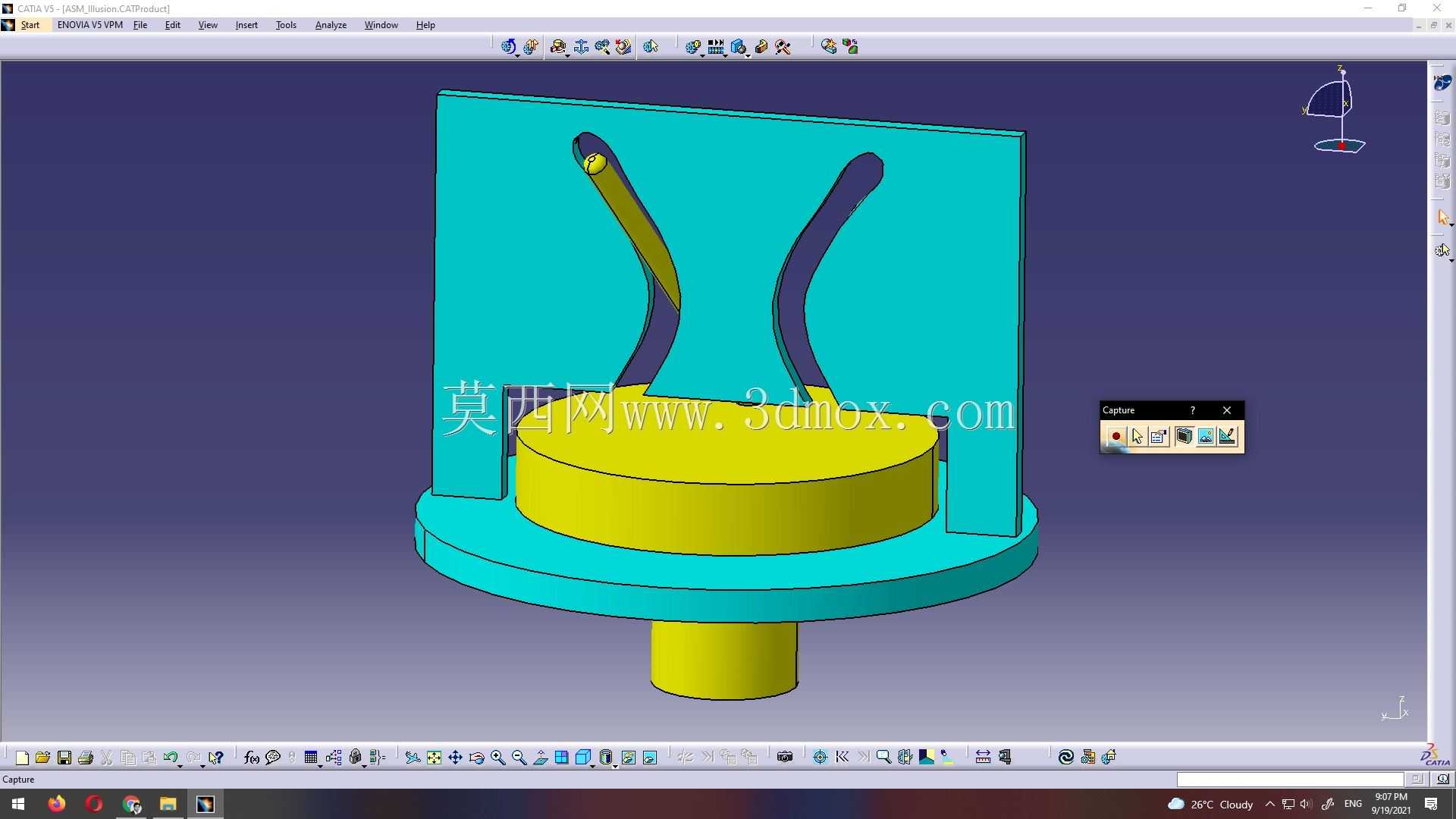

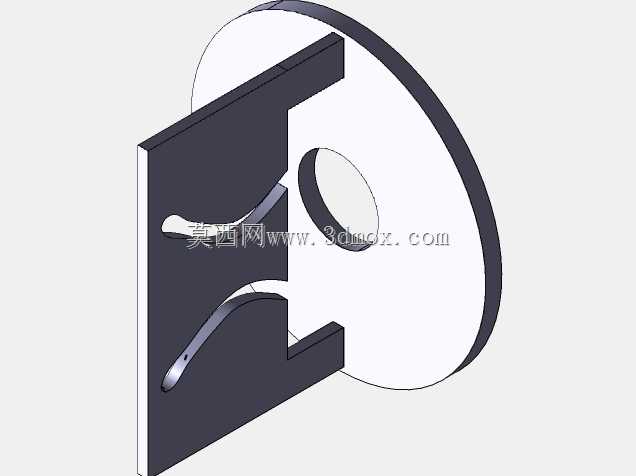

　　从功能特性来看，整套结构没有复杂的传动链路，核心依靠带特殊轮廓槽的立板与后方弧形回转件的配合实现运动，立板上的槽道轮廓经过反复迭代验算，确保回转件上的两个拨销在槽道内滑动时全程无卡滞，运动过程中从正面观察视角，会误以为弧形件在做不可能的穿插运动，实际是不同深度的结构在正视投影下形成的视觉错位，整套机构运转时无额外负载，仅需极低的输入扭矩即可驱动，手动拨动伸出的轴端就能完整演示整个视错觉运动过程。

　　设计思路上，没有采用常规机构优先满足传动效率、负载能力的设计逻辑，反而将视觉呈现效果作为第一设计目标，所有结构的轮廓、相对安装位置都围绕正视视角的投影效果做反向推导：先确定正面观察时需要呈现的错位视觉效果，再反推每个零件的实际空间位置、实体轮廓，预留足够的运动间隙避免不同深度的零件发生实际干涉，同时还要控制零件的厚度比例，让不同层级的零件在正视角度下的轮廓刚好形成连续的错误视觉引导，比如后方弧形件的弧度、立板开槽的边缘曲率，都经过多轮投影校验，确保在常规观察距离下不会露出结构破绽。

　　安装边界方面，整套结构的核心回转直径控制在200mm以内，立板厚度15mm，后方回转件与立板的平行安装间隙为3mm，驱动轴伸出立板前端的长度为20mm，可直接固定在展示台面板上，安装时仅需保证立板与后方回转件的平行度公差在0.1mm以内，就能避免运转时的摩擦异响，整套结构没有易损件，长期连续运转也不会出现精度衰减，除教学演示场景外，也可作为创意桌面摆件、工业风装饰装置的核心结构使用，帮助接触机械设计的新人建立空间投影与实体结构的对应认知，理解工程设计中视角选择对结构判断的影响，避免在实际结构设计中因投影误判出现干涉、装配错位等问题。
