涡轮增压泵结构设计三维数模

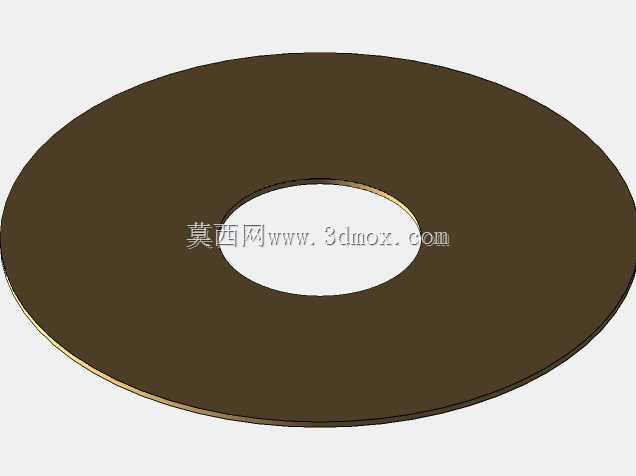

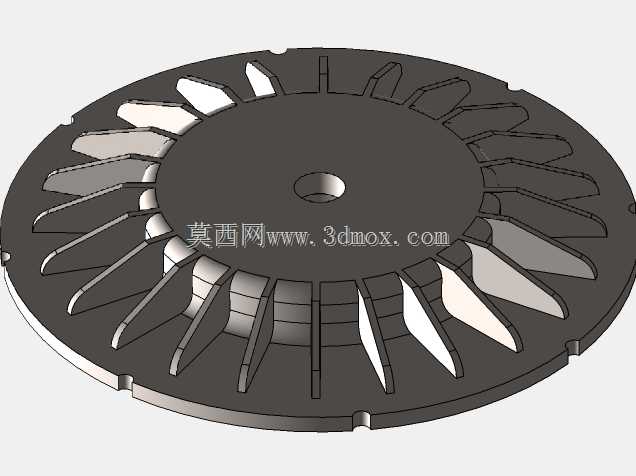

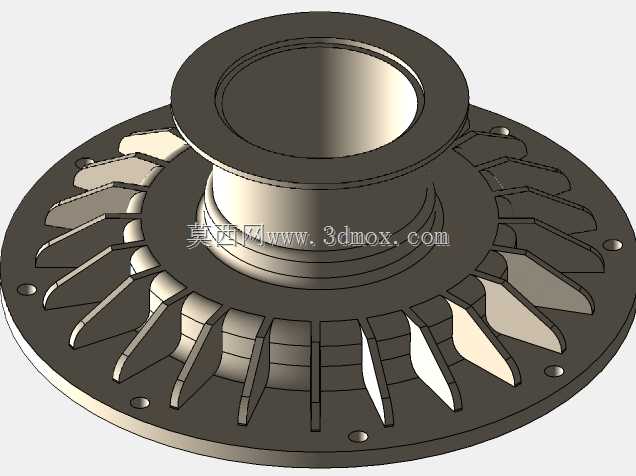

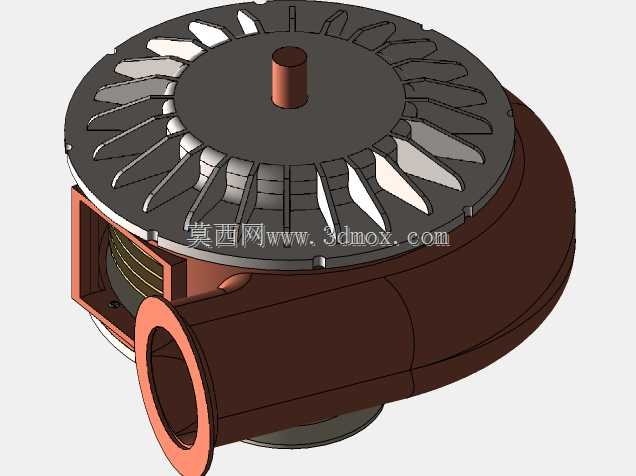

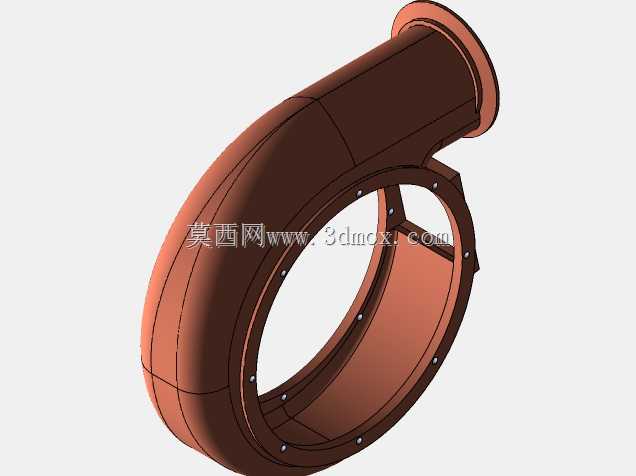

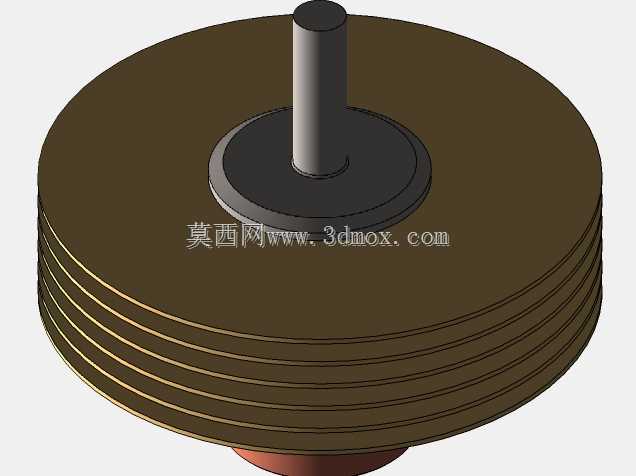

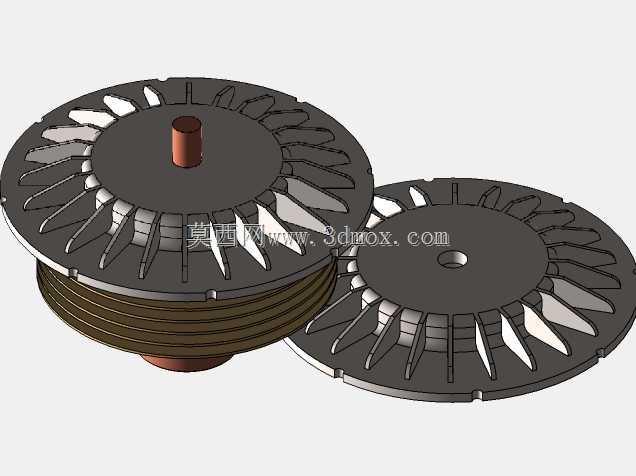

　　这款涡轮增压泵的结构设计，首先围绕流体增压输送的核心工况展开，在车用动力配套、小型工业流体增压、试验台架流体回路等场景中，这类泵体需要兼顾高转速下的动平衡稳定性与流道的流体效率。从结构布局来看，上部的涡轮叶轮采用径向直叶片搭配导流槽的设计，叶片沿轮盘周向均匀排布，每片叶片的型线都经过流场仿真修正，能在高速旋转时将进入叶轮腔的流体沿径向甩出，同时配合蜗壳的渐扩流道完成动压到静压的转换，实现流体增压的核心功能。泵体的蜗壳采用螺旋渐扩式型腔设计，切向布置的进出接口能够最大程度降低流体转向时的局部阻力损失，接口的法兰端面预留了标准密封槽位，可适配常规管路连接的密封件安装，避免高压工况下的流体泄漏。上部的轴伸端采用短圆柱轴头设计，

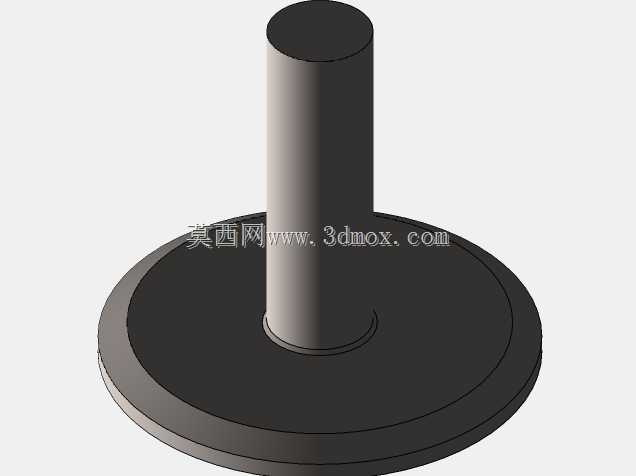

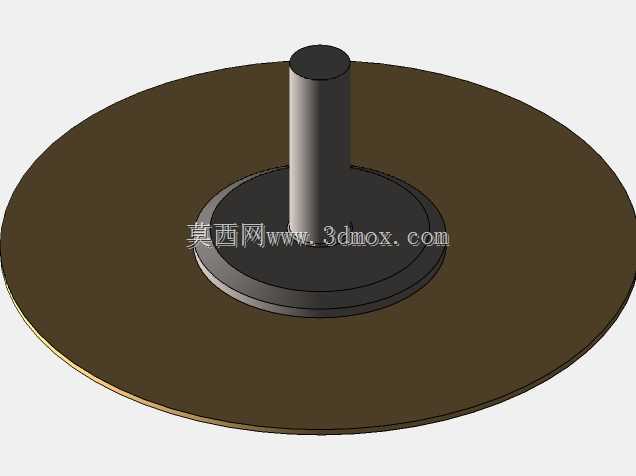

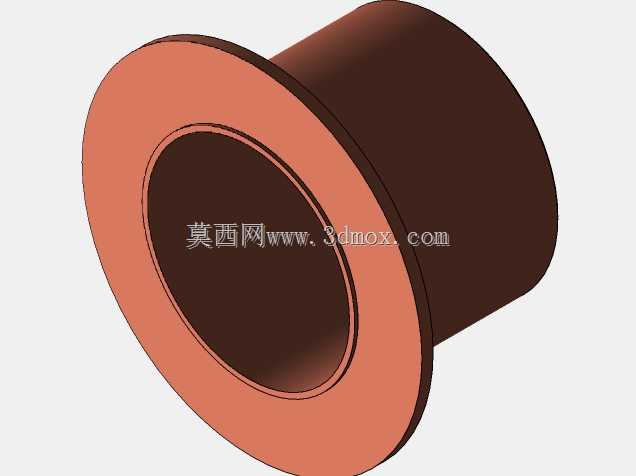

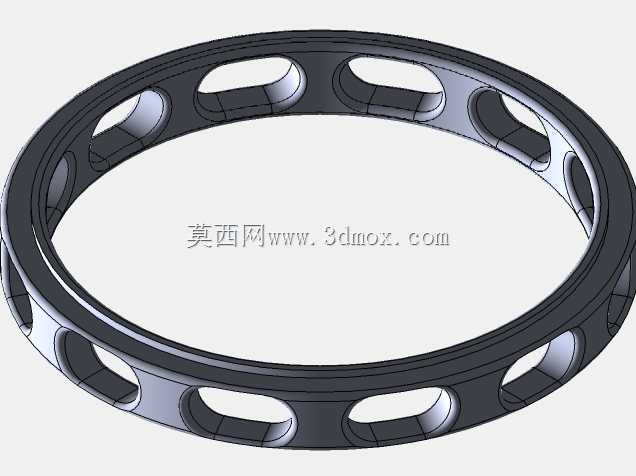

　　轴头直径与配合长度经过扭矩校核，能够匹配常规驱动电机的输出轴连接需求，轴肩位置预留了密封件安装空间，可适配骨架油封或机械密封结构，防止泵腔内流体沿轴向泄漏。在安装边界上，泵体下部设置了环形安装定位止口，止口的同轴度公差与端面跳动公差按照IT7级精度设计，能够保证泵体与安装基座的配合精度，避免高速运转时产生额外振动。设计过程中优先考虑了部件的可装配性，叶轮与泵壳之间预留了合理的轴向间隙，既避免运转时的动静部件摩擦，又能控制间隙泄漏量提升容积效率；蜗壳与上部端盖采用周向均布的螺栓连接结构，螺栓孔的位置度公差经过严格校核，保证装配时端盖受力均匀，密封面压力分布一致。从功能特性来看，这款泵体适合输送低粘度的清洁流体，

　　在额定转速下能够提供稳定的输出压力，叶轮的动平衡等级按照G2.5级设计，能够适配每分钟上万转的高转速工况，满足小体积高增压比的使用需求。流道的过渡位置全部采用圆角顺滑过渡，避免流体在局部产生涡流造成能量损失，同时也能减少流体中的杂质在流道拐角处的沉积，提升泵组长时间运行的稳定性。
