内燃机活塞连杆组合装配结构设计

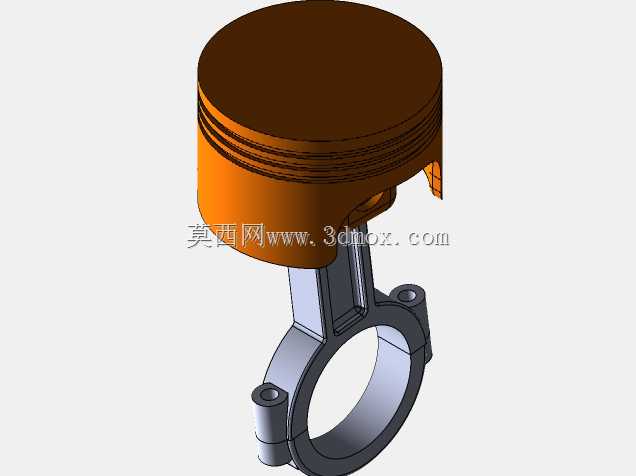

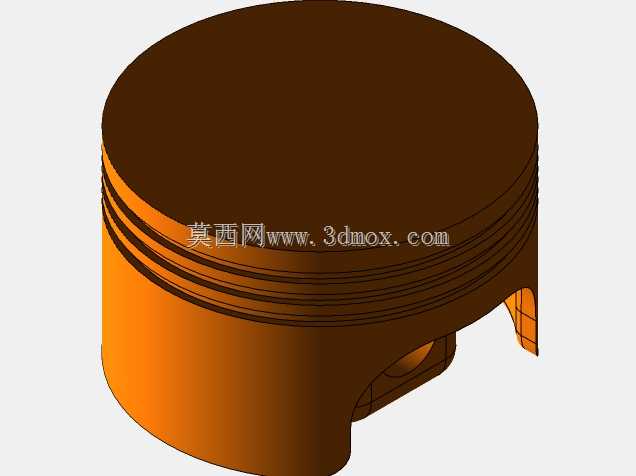

　　这套活塞连杆组合结构，是往复式内燃机核心运动组件的具象化设计呈现，日常在小排量通用汽油机、摩托车动力单元、小型农用机械动力端都能见到同结构部件的应用，承担着把燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，整个组件的运动可靠性直接决定动力单元的输出效率与运行寿命。从结构设计逻辑来看，活塞头部采用了三道环槽的布局，靠上的两道环槽用于安装气环，负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损耗，最下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部采用平顶设计，加工时预留了合理的燃烧室配合间隙，既能够适配不同压缩比的缸头燃烧室结构，也能减少活塞顶面的热负荷集中，

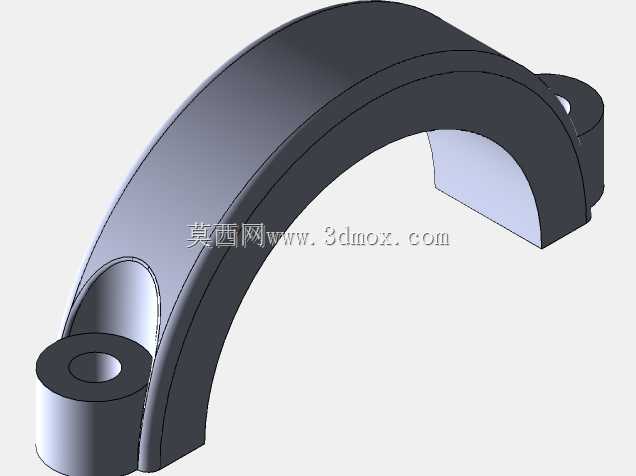

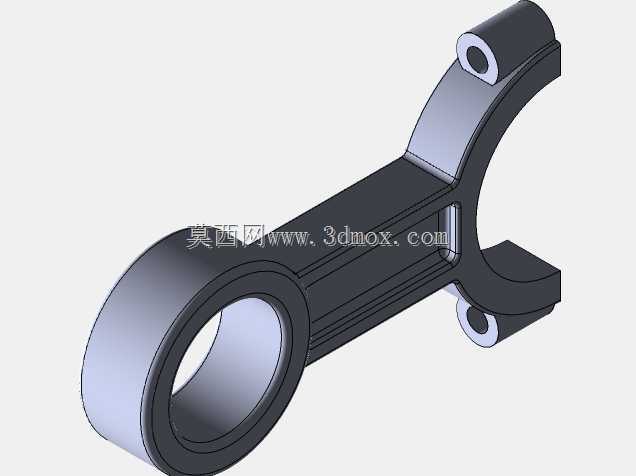

　　避免高温工况下出现材料热变形。活塞销座部位做了加厚加强处理，和活塞本体采用圆弧过渡结构，能够分散活塞销传递的爆发冲击力，避免应力集中导致的销座开裂问题。连杆部分采用工字形截面设计，在保证整体结构强度、抗弯曲抗扭转性能的前提下，尽可能降低了连杆自身的往复运动质量，减少高转速工况下的惯性载荷，连杆大头采用分体式结构，通过两个定位螺栓实现和曲轴曲柄销的紧固连接，安装时可以通过调整轴瓦配合间隙适配不同尺寸规格的曲轴，连杆小头则通过活塞销和活塞实现铰接，内部预留了润滑油道的布置空间，能够让压力机油直达活塞销摩擦副表面，形成持续的润滑油膜降低磨损。整个组件的安装边界需要严格匹配对应缸径的气缸内壁尺寸，活塞裙部设计有微椭圆型线，

　　在热机状态下裙部膨胀后能够和气缸壁保持均匀的配合间隙，避免冷机敲缸、热机拉缸的问题。设计过程中需要反复校核活塞往复运动的行程范围，确保活塞在上止点、下止点位置时不会和缸头、曲轴箱发生运动干涉，同时要平衡组件整体重量，和同机组其余活塞连杆组的重量差控制在合理范围内，避免曲轴运转时出现不平衡振动。
