多柱塞联动式六联高压泵结构设计

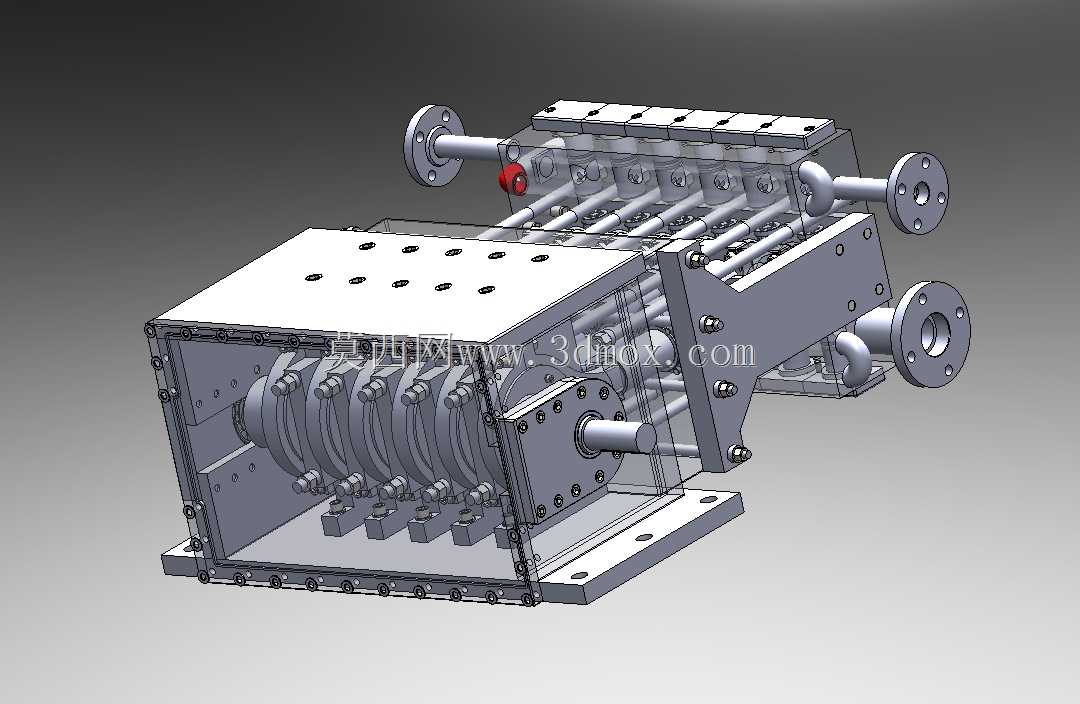

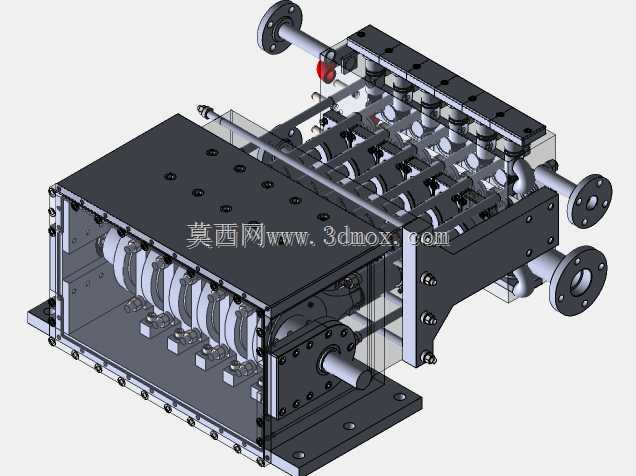

　　这款六联高压泵的结构设计，核心面向需要稳定高压流体输出的工业场景，常见于化工流程的高压介质输送、反渗透水处理系统的增压段、油田注水工艺以及高压清洗设备的动力端，区别于单柱塞泵的脉动缺陷，六组柱塞并行联动的结构能大幅降低输出压力的波动幅度，让下游管路获得更平稳的流体压力，减少管路水锤冲击带来的密封失效、焊缝疲劳等工程问题。从结构布局来看，整体采用卧式框架式安装基座，基座上预留了成组的通孔安装位，适配不同规格的地脚螺栓固定，安装时需要预留足够的侧向维护空间，尤其是柱塞密封组件更换、曲轴箱润滑油维护的操作侧，至少要留出单根柱塞长度的操作余量，避免后期维护时需要整体拆解管路。泵体的动力输入端采用单轴伸结构，可通过联轴器与驱动电机直连，

　　也可适配皮带轮减速传动方案，曲轴箱内部集成了六组偏心曲轴与连杆滑块机构，将旋转运动转化为柱塞的往复直线运动，每一组柱塞都对应独立的阀组腔，进出液阀采用对称布置的法兰接口，法兰端面的密封槽尺寸适配常规高压金属缠绕垫片，接口通径匹配中等流量的输送需求，可根据实际工况更换不同刚度的阀组弹簧，适配不同粘度的输送介质。设计时充分考虑了高压工况下的结构强度，泵头部分采用整块金属铣削加工的集成式阀块，避免多块拼接带来的密封泄漏点，曲轴箱的侧盖采用透明可视材质，可直接观察内部润滑油位与连杆运行状态，无需拆解即可初步判断设备运行是否存在卡滞、异常磨损等问题。每一组柱塞的密封段都设计了独立的填料函结构，可单独更换密封填料，不需要拆解整个泵头，

　　大幅降低现场维护的工作量与停机时间。整体结构的零部件拆分细致，从曲轴、连杆、柱塞、阀片到密封压盖、紧固件都做了独立的结构建模，装配关系完全按照实际加工装配逻辑设置，可直接用于装配工艺模拟、干涉检查，也可作为同类高压泵产品改型设计的基础参考，在做安装布局设计时，需要注意泵体的进出液法兰分别布置在泵体的两个相对侧面，管路排布时要避免与驱动端的电机、传动组件产生空间干涉，同时要在进出液管路上设置对应的压力检测、泄压保护接口，这些接口位置在模型上都做了对应的预留结构，可直接匹配常规的仪表安装接头尺寸。
