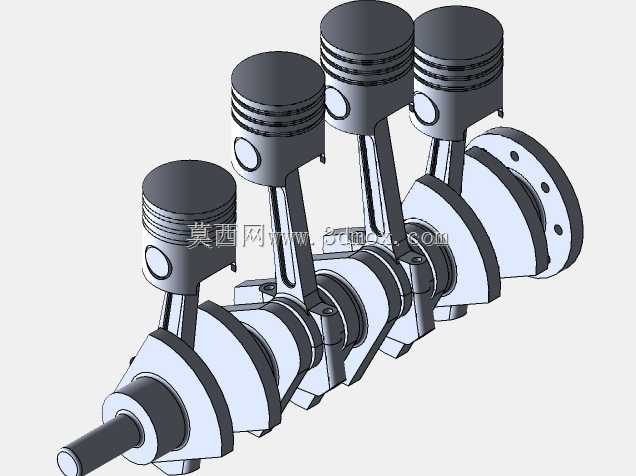

直列四缸四冲程发动机曲柄连杆机构

　　这套直列四缸动力核心结构，是民用小排量内燃机里应用最广的构型，覆盖家用乘用车、小型工程机械、通用发电机组等多个场景，日常接触的1.0L-2.0L排量燃油动力单元，绝大多数都采用这类结构布局。从结构设计逻辑来看，四个活塞沿曲轴轴线等距排布，相邻缸曲柄销错开180度相位，能保证四个冲程循环里始终有一个气缸处于做功行程，相比单缸、双缸结构，动力输出的平顺性有本质提升，同时直列布局的缸体加工难度低、装配工序少，量产成本控制优势明显。

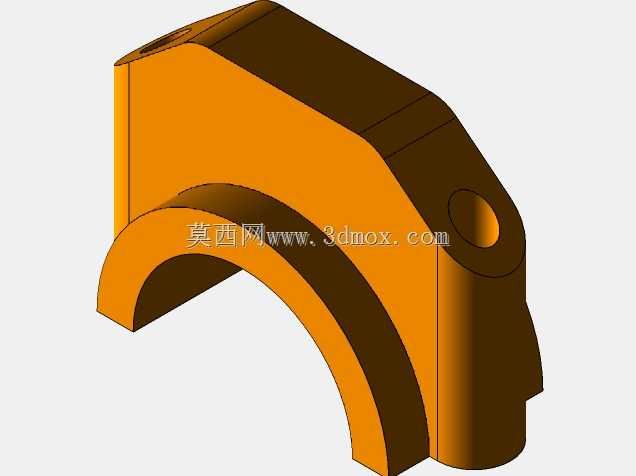

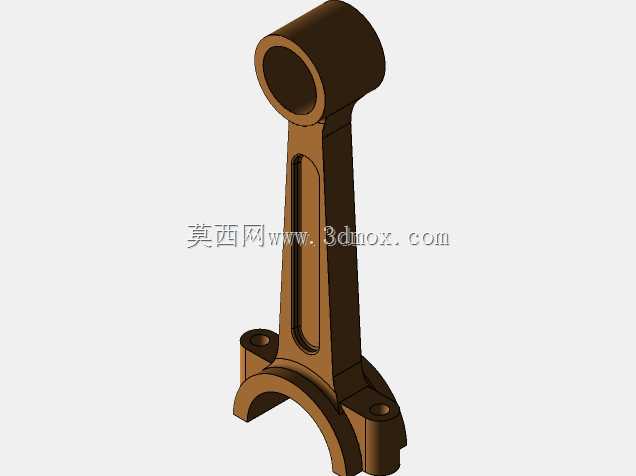

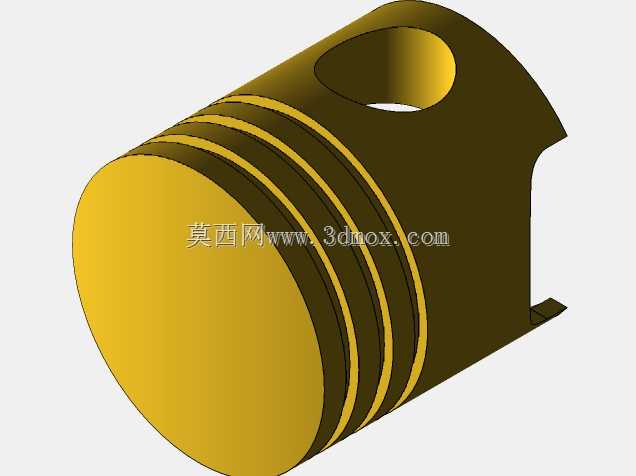

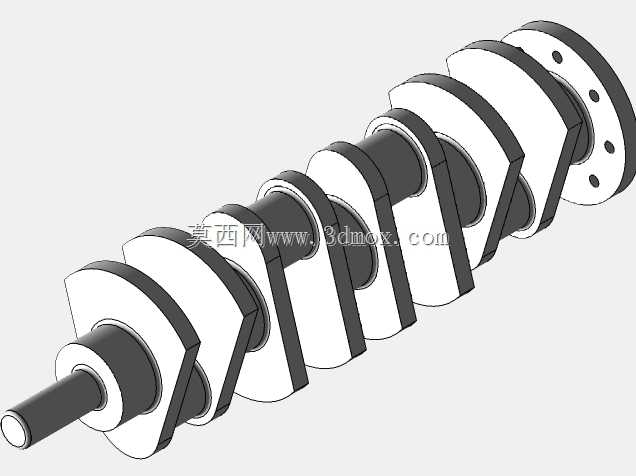

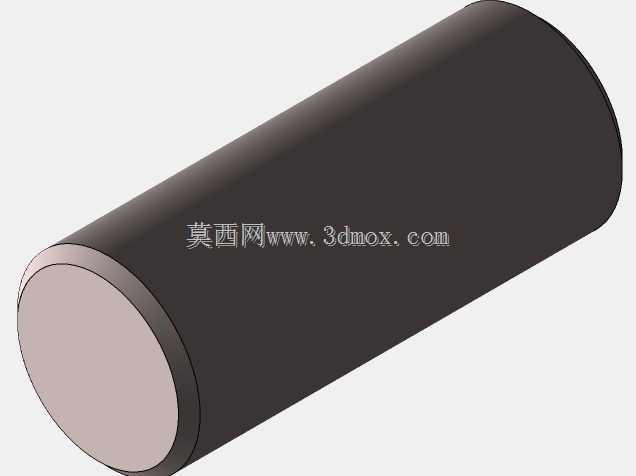

　　建模过程中优先还原了实际装配的尺寸边界：活塞裙部与缸套的配合间隙按量产机型的公差带预留，活塞销与连杆小头的衬套配合、连杆大头与曲柄销的轴瓦配合都做了分层结构呈现，曲轴的平衡块配重角度完全对应四缸机的一阶、二阶惯性力平衡要求，避免运转过程中出现过大的往复振动。从功能实现来看，活塞承接气缸内燃烧膨胀的压力，通过活塞销将力传递给连杆，连杆把活塞的往复直线运动转化为曲轴的旋转运动，最终通过曲轴后端的法兰输出扭矩，整套结构的运动轨迹完全匹配四冲程循环的配气相位逻辑，进气、压缩、做功、排气四个行程的活塞位置对应关系准确，可直接用于运动仿真验证。

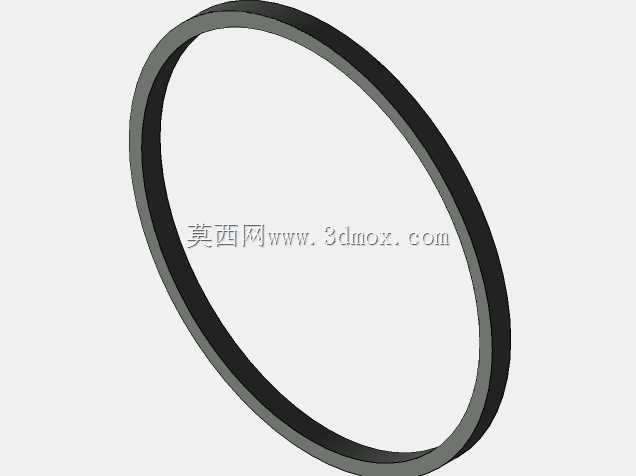

　　安装边界层面，曲轴主轴颈的同轴度、连杆大头的侧隙、活塞在上止点时与缸盖的燃烧室间隙都按实际工程要求做了约束，整套总成的轴向尺寸、缸心距参数参考量产机型设定，可直接作为整车动力舱布局、附属系统匹配的设计参考，也能用于教学场景下的内燃机结构原理演示，帮助从业者理解曲柄连杆机构的力传递路径与运动干涉风险点。建模时特意区分了活塞环、活塞销卡环、轴瓦等易损小件的结构，没有做过度简化，方便后续做拆解动画、维修模拟类的二次开发，曲轴前端的带轮安装位、后端的飞轮连接法兰都保留了安装接口特征，能和前端轮系、飞轮总成的模型做无缝装配。
